Qingdao Yilan Cable Co., Ltd.
Электронная почта sales3@holdonecable.com Телефон 86-- 19026815676
Дом > продукты > бронированный электрический кабель >

Место происхождения Китай
Фирменное наименование QINGDAO YICABLE CABLE
Сертификация ISO,CE,IEC,TUV,KEMA
Подробная информация о продукте
Тип продукта:
Бронированный кабель 33 кВ
Напряжение:
Среднее напряжение 11 кВ 33 кВ
Дирижер:
Медь / Медь
Изоляция:
ПЭ, СПЭ
доспехи:
стальная проволока
Sreen:
Медные провода
Ядра:
3 фазы
материал оболочки:
PVC/PE/LSOH
Стандарты:
IEC/BS//VDE
Гарантия:
2 года
Выделить:

armored electrical wire

,

armored cable wiring

Условия оплаты и доставки
Количество мин заказа
500 МЕТРОВ
Цена
US$0.55~125 per Meter
Упаковывая детали
Деревянный барабанчик
Время доставки
7-15 дней
Условия оплаты
Т/Т, Л/К
Поставка способности
10.000 KM месяц
Описание продукта

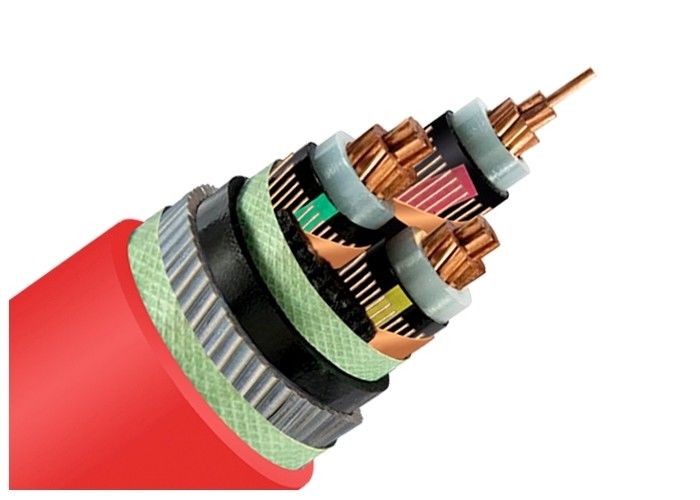

Электрический кабель среднего напряжения 33кВ, бронированный стальной проволокой, 3-фазный силовой кабель из сшитого полиэтилена с экраном из медной проволоки



Приложение



Для прокладки непосредственно в земле, воде, на открытом воздухе, в помещении и в кабельных каналах, например, на промышленных предприятиях и распределительных щитах.





Строительство



1 ..... многожильный медный провод
2 ..... внутренний слой полупроводникового материала
3 ..... изоляция жил из сшитого полиэтилена
4 ..... внешний слой полупроводникового материала
5 ..... полупроводниковая лента
6.....экран из медных проволок

7 ..... Лента наполнителя, пряжа или бумага
8 ..... Нетканый материалОберточная лента или огнезащитный материал

9 ..... ЭкструдированныйВнутреннее покрытие ПВХ

10 .... Бронированная стальная оцинкованная лента
11 .... Общая оболочка: поливинилхлорид (ПВХ) или огнестойкий ПВХ, ПЭ, LSOH.






Стандарты



МЭК 60502, 60228, 60332, 60331

DIN ВДЕ 0276-620
HD 620 S1: 1996 г.
DIN EN 60228 класс 2 (строительство)




Технические данные



Испытательное напряжение 6/10 кВ [кВ] 21 / 5 мин.
  12/20 кВ [кВ] 42/5 мин.
  18/30 кВ [кВ] 63/5 мин.
Диапазон температур в движении   от -20°С до +90°С
  зафиксированный   от -20°С до +90°С
Рабочая температура короткое замыкание °С 250
Время короткого замыкания макс. [сек] 5
Радиус изгиба мин. х диаметр 15
Воспламеняемость стандартный   ЭН 50265-2-1





Сертификаты



ИСО,CE, КЕМА,МЭК,РоХС, КСС,P3Cи многое другое по запросу





Совет по заказу



Номинальное напряжение

Стандарт применения: IEC/BS/UL/GB

Количество ядер

Размер проводника $ Конструкция

Тип изоляции

Бронированный или небронированный. Если броня, тип и материал брони.

Требование к оболочке

Длина кабеля и требования к упаковке

Другое требование





Технические характеристики



Размеры – количество жил x поперечное сечение проводника Строительство Внешний диаметр Внешний диаметр Диаметр проводника Толщина изоляции Сопротивление проводника при 20 °C Ток короткого замыкания 1 с Вес меди Вес кабеля Упаковка*
    мин. макс. макс. номинальный макс. номинальный   ок.
Н х мм²   мм мм мм мм Ом/км А кг/км кг/км
3 х 25/16 РМ 43     3,4 0,727 3,58 1046 2850 РЕЗАТЬ
3 х 35/16 РМ 47 51 7,5 3,4 0,524 5,01 1209 3300 РЕЗАТЬ
3 х 50/16 РМ 50 55 8,6 3,4 0,387 7,15 1671 г. 3900 РЕЗАТЬ
3 х 70/16 РМ 53 58 10,2 3,4 0,268 10,01 2247 4700 РЕЗАТЬ
3 х 95/16 РМ 57 62 12,0 3,4 0,193 13,59 2994 г. 5850 РЕЗАТЬ
3 х 120/16 РМ 61 67 13,5 3,4 0,153 17,16 3714 6800 РЕЗАТЬ
3 х 150/25 РМ 64 70 15,0 3,4 0,124 21,45 4638 7950 РЕЗАТЬ
3 х 185/25 РМ 68 74 16,8 3,4 0,0991 26,46 5646 9300 РЕЗАТЬ
3 х 240/25 РМ 74 80 19,2 3,4 0,0754 34,32 7272 11550 РЕЗАТЬ
3 х 300/25 РМ 78 90   3,4 0,0601 42,50 9160 14450 РЕЗАТЬ



*) Упаковка: CUT = кабель различной длины на барабане или катушке, возможна нарезка на необходимую длину.









УПАКОВКА И ДОСТАВКА:



Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.

Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.
