Приложение
Силовой кабель среднего напряжения для статического применения в земле, внутри и снаружи объектов, на открытом воздухе, в кабельных каналах, в воде, в условиях, когда кабели не подвергаются более сильным механическим нагрузкам и растягивающим нагрузкам.
Благодаря очень низкому коэффициенту диэлектрических потерь, который остается постоянным в течение всего срока эксплуатации, а также отличным изоляционным свойствам материала из сшитого полиэтилена, прочно сращенного в продольном направлении с внутренним и внешним экраном из полупроводникового материала (экструдированного за один процесс), кабель имеет высокую эксплуатационную надежность.
Применяется в трансформаторных подстанциях, распределительных блоках, на электростанциях и промышленных предприятиях.
Чтобы избежать воздействия внешнего воздействия, между проводником и изоляцией экструдируется прилипающий полупроводящий слой, а также концентрический медный проводник, обеспечивающий ограничение электрического поля и устойчивость к частичным разрядам.
Стандартный
Международный: МЭК 60502-2, МЭК 60228.
Китай: ГБ/Т 12706.2-2008
Другие стандарты, такие какBS,DIN и ICEA по запросу
Спецификация
| Силовой кабель среднего напряжения (от 6 до 35 кВ) |
| Модель и описание Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)кВ |
№ ядра |
Площадь поперечного сечения проводника (мм2) |
| изоляция из сшитого полиэтилена |
1 ядро 3 ядра |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв. мм |
| Медное ядро |
Аль Кор |
| YJV, N2XSY;Сетевой кабель в ПВХ оболочке |
YJLV, NA2XSY; Силовой кабель с ПВХ оболочкой |
| YJV22; армированный стальной лентой, силовой кабель с ПВХ-оболочкой |
YJLV22; армированный стальной лентой, силовой кабель с ПВХ-оболочкой |

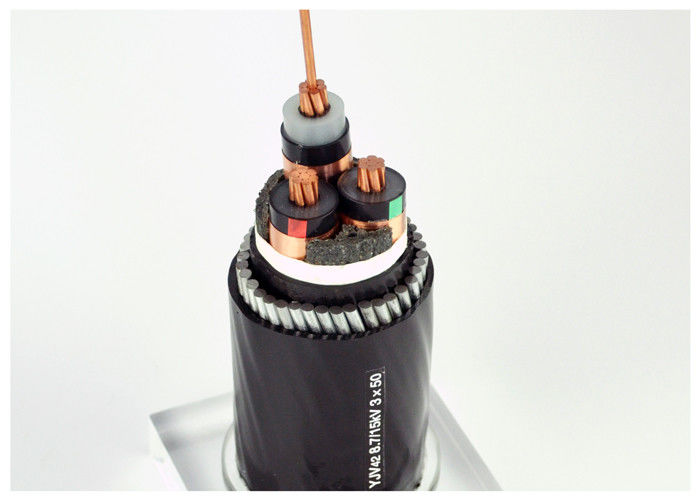

| YJV32, YJV42; армированный стальной проволокой, силовой кабель с ПВХ-оболочкой |
YJLV32, YJLV42; армированный стальной проволокой, силовой кабель с ПВХ-оболочкой |
| ПВХ изоляция |
| медное ядро |
Аль Кор |
| Силовой кабель в оболочке ВВ(ВИ);ПВХ(ПЭ) |
Силовой кабель с оболочкой из ПВХ (ПЭ) ВНВ (ВЛИ); |
| ВВ22(ВВ23);бронированный стальной лентой,силовой кабель с оболочкой из ПВХ(ПЭ) |
VLV22(VLV23);бронированный стальной лентой,силовой кабель с оболочкой из ПВХ(ПЭ) |
| ВВ32(ВВ33),ВВ42(ВВ43);силовой кабель в броне из стальной проволоки, в оболочке из ПВХ(ПЭ) |
VLV32(VLV33),VLV42(VLV43);силовой кабель в броне из стальной проволоки, в оболочке из ПВХ(PE) |
Технические данные
Максимальная температура проводника: ниже нормальной (90°С), экстренная помощь (130°С) или короткое замыкание не более 5 с (250°С) условия.
Мин. Температура окружающей среды.0°C, после установки и только когда кабель находится в фиксированном положении
Мин. Радиус изгиба: 20 x наружный диаметр кабеля для одножильных небронированных кабелей.
15 x наружный диаметр кабеля для одножильных бронированных кабелей
15 x наружный диаметр кабеля для многожильных небронированных кабелей
12 x наружный диаметр кабеля для многожильных бронированных кабелей
Сертификат
ИСО,CE, КЕМА,МЭК,РоХС, КСС,P3Cи многое другое по запросу
Заказ
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер проводника $ Конструкция
Тип изоляции
Бронированный или небронированный. Если броня, тип и материал брони.
Требование к оболочке
Длина кабеля и требования к упаковке
Другое требование
