240мм2 XLPE 3 Core Armored Electric Cable Оцинкованный стальной лентой 15kV Бронированный алюминиевый кабель
Структуры:

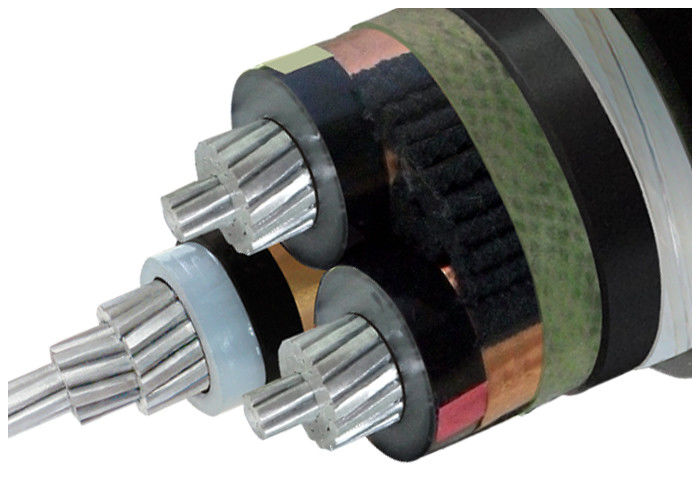

Многожильный неизолированный алюминиевый проводник, Внутренний слой из полупроводникового материала, Изоляция жил из сшитого полиэтилена, Внешний слой из полупроводникового материала, Экран из медной ленты,Наполнители, пряжа или бумага,Нетканый материалрэп-лента,ЭкструдированныйВнутреннее покрытие из ПВХ, броня из оцинкованной стальной ленты, общая оболочка из поливинилхлорида (ПВХ) или огнестойкого ПВХ, полиэтилена, LSOH
Приложения:
Применяется в трансформаторных подстанциях, распределительных блоках, на электростанциях и промышленных предприятиях.
Силовой кабель среднего напряжения для статического применения в земле, внутри и снаружи объектов, на открытом воздухе, в кабельных каналах, в воде, в условиях, когда кабели не подвергаются более сильным механическим нагрузкам и растягивающим нагрузкам.
Благодаря очень низкому коэффициенту диэлектрических потерь, который остается постоянным в течение всего срока эксплуатации, а также отличным изоляционным свойствам материала из сшитого полиэтилена, прочно сращенного в продольном направлении с внутренним и внешним экраном из полупроводникового материала (экструдированного за один процесс), кабель имеет высокую эксплуатационную надежность.
Стандарты:
Международный: IEC 60502, IEC 60228 (IEC 60332-3 для ZR-YJV).32, ЗР-YJV72только)
Китай: GB/T 12706, (GB/T 18380-3 для ZR-YJV32, ЗР-YJV72только)
Другие стандарты, такие как BS, DIN и ICEA, по запросу.
Кодовое имя:
YJ: изоляция из сшитого полиэтилена
L: алюминиевый проводник
V: оболочка из ПВХ
32: Броня из стальной проволоки — 3 жилы.
22: Бронирование стальной лентой — 3 ядра.
72: Броня из алюминиевой проволоки — 1 жила.
62: Бронирование лентой из нержавеющей стали — 1 ядро.
ZR: Огнестойкий
| МВ(11кв 15кв 33кв) Силовой кабель |
| Модель и описание Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)кВ |
№ ядра |
Площадь поперечного сечения проводника (мм2) |
| изоляция из сшитого полиэтилена |
1 ядро 3 ядра |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв. мм |
| Медное ядро |
| YJV, N2XSY;Сетевой кабель в ПВХ оболочке |
| YJV22; армированный стальной лентой, силовой кабель с ПВХ-оболочкой |
| YJV32, YJV42; армированный стальной проволокой, силовой кабель с ПВХ-оболочкой |
| Аль Кор |
| YJLV, NA2XSY; Силовой кабель с ПВХ оболочкой |
| YJLV22; армированный стальной лентой, силовой кабель с ПВХ-оболочкой |
| YJLV32, YJLV42; армированный стальной проволокой, силовой кабель с ПВХ-оболочкой |
Технические данные:
Максимальная температура проводника: ниже нормальной (90ОС), экстренная (130ОC) или короткое замыкание не более 5 с (250 ℃).
Мин. Температура окружающей среды. 0ОC, после установки и только тогда, когда кабель находится в фиксированном положении.
Мин. Радиус изгиба: 15 x наружный диаметр кабеля для одножильного кабеля
12 кабелей наружного диаметра для многожильных кабелей
| Испытательное напряжение |
6/10 кВ |
[кВ] |
21 / 5 мин. |
| |
12/20 кВ |
[кВ] |
42/5 мин. |
| |
18/30 кВ |
[кВ] |
63/5 мин. |
| Диапазон температур |
в движении |
|
от -5°С до +70°С |
| |
зафиксированный |
|
от -20°С до +70°С |
| Рабочая температура |
короткое замыкание |
°С |
250 |
| Время короткого замыкания |
макс. |
[сек] |
5 |
| Радиус изгиба |
мин. |
х диаметр |
15 |
| Воспламеняемость |
стандартный |
|
ЭН 60332-1-2 |
Сертификат
ИСО,CE, КЕМА,МЭК,РоХС, КСС,P3Cи многое другое по запросу
Этот продукт применим к линиям передачи и распределения электроэнергии с номинальным напряжением переменного тока (U0/U) системы 3,6/6 кВ-26/36 кВ. Он прокладывается в воздухе (рама кабельного моста, внутренняя настенная опора и лоток) и почве (прямо заглубленный, кабельная траншея, трубы и т. д.) соответственно в соответствии с разницей в структуре защитного слоя.
