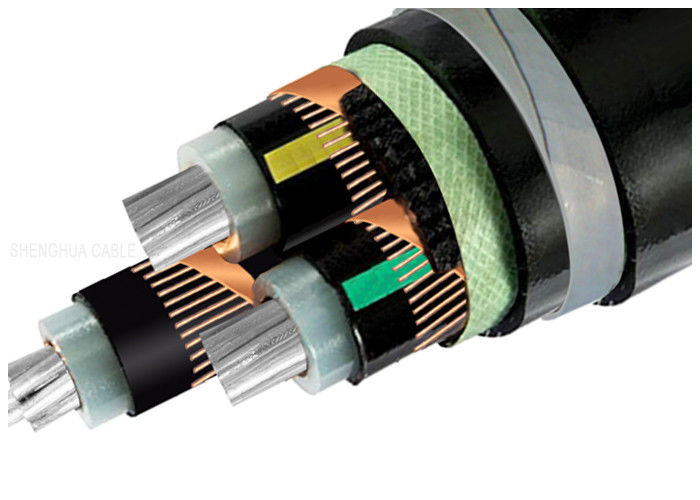

Структура кабеля

- Круглое обнаженное алюминиевое ядро с натяжкой согласно IEC 60228
- Внутренний полупроводящий слой
- Изоляция ядра XLPE
- Код цвета в соответствии с HD 308 S2
- Внешний полупроводящий слой
- Полупроводящая лента
- Медная проволока и ленточный экран
- Наполнитель
- Внутренняя оболочка из ПВХ
- Оружие из оцинкованной стали (STA)
- ПВХ наружная оболочка (красная или черная)

Применение

Эти силовые бронированные кабели предназначены для установки на открытом воздухе, для прямого захоронения под землей, в воде, в кабельных каналах, электростанциях, где могут возникнуть механические повреждения кабеля.

Технические данные

- Кабель питания согласно DIN VDE 0276 часть 603, HD 620, IEC 60502, BS 6622
- температурный диапазон максимум до +90 °C
- температура при установке от 0 °C до +70 °C
- Температура короткого замыкания +250 °C (до 5 секунд)
- Номинальное напряжение Uo/U 3,6/6 кВ, 6/10 кВ, 6,35/11 кВ (без BS), 18/30 кВ, 19/33 кВ (без BS)
- Рабочее напряжение 3,6/6 кВ = максимум 7,2 кВ 6/10 кВ = максимум 12 кВ
- Испытательное напряжение AC 3,6/6 кВ = 11 кВ до 5 мин. 6/10 кВ = 21 кВ до 5 мин. 18/30 кВ = 63 кВ до 5 мин.
- Минимальный радиус изгиба примерно 15 диаметров кабеля

Таблица напряжения, ядра и поперечного сечения

Кабель с номинальным напряжением категории А используется в ситуации, требующей не более 1 мин. времени заземления.Продолжительность сбоя заземления обычно не превышает 1 часа, максимальное время работы не более 8 часов, годовое время работы на земле не должно превышать 125 часов, категория С включает все системы, ожидающие категории А и В.

Советы по заказу

Номинальное напряжение

Стандарт применения:IEC/BS/UL/GB

Количество ядер

Размер проводника $ Конструкция

Тип изоляции

Бронетанковая или бронетанковая.

Необходимость покрытия

Длина кабеля и требования к упаковке

Другие требования
