Бронированный электрический кабель с изоляцией из ПВХ и оболочкой, бронированные кабели со стальной проволокой с алюминиевой жилой 0,6/1 кВ
Силовой кабель представляет собой совокупность одного или нескольких электрических проводников, обычно скрепленных общей оболочкой. Сборка используется для передачи электроэнергии. Силовые кабели могут быть проложены в качестве постоянной проводки внутри зданий, зарыты в землю, проложены над головой или открыты.
Электрический кабель с изоляцией из ПВХ
| ТИП |
Описание кабеля
|
Основные приложения
|
| Ядро CU |
Ядро АЛ |
| ВВ |
ВЛВ |
Медный/алюминиевый сердечник, изоляция из ПВХ, силовой кабель с оболочкой из ПВХ |
Небронированный ПВХ-кабель предназначен для прокладки внутри помещений, в кабельных траншеях, на кабельных эстакадах и в трубах. Неспособен переносить внешнее давление и напряжение. |
| ВЯ |
ВЛИ |
Медный/алюминиевый сердечник, изоляция из ПВХ, силовой кабель с полиэтиленовой оболочкой |
| ВВ22 |
ВЛВ22 |
Медный/алюминиевый сердечник, изоляция из ПВХ, армированный стальной лентой, силовой кабель с оболочкой из ПВХ |
Кабели из ПВХ со стальной лентой подходят для вертикальной прокладки. Могут выдерживать умеренное положительное давление, не выдерживают натяжения. |
| ВВ23 |
ВЛВ23 |
Медный/алюминиевый сердечник, изоляция из ПВХ, армирование стальной лентой, силовой кабель с полиэтиленовой оболочкой. |
| ВВ32 |
ВЛВ32 |
Медный/алюминиевый сердечник, изоляция из ПВХ, бронированная тонкая стальная проволока, силовой кабель с оболочкой из ПВХ. |
Кабели из ПВХ с тонкой стальной проволокой используются в случае большой разницы уровней или вертикальной установки и могут быть проложены в вертикальном положении. Могут выдерживать умеренное положительное давление и силы натяжения. |
| ВВ33 |
ВЛВ33 |
Медный/алюминиевый сердечник, изоляция из ПВХ, бронированная тонкая стальная проволока, силовой кабель с полиэтиленовой оболочкой. |
| ВВ42 |
ВЛВ42 |
Медный/алюминиевый сердечник, изоляция из ПВХ, армирование толстой стальной проволокой, силовой кабель с оболочкой из ПВХ. |
Кабели из ПВХ с толстой стальной проволокой подходят для вертикальной прокладки и могут прокладываться в воде или на морском дне. Могут выдерживать большее положительное давление и силы натяжения. |
| ВВ43 |
ВЛВ43 |
Медный/алюминиевый сердечник, изоляция из ПВХ, армированный толстой стальной проволокой, силовой кабель с полиэтиленовой оболочкой. |

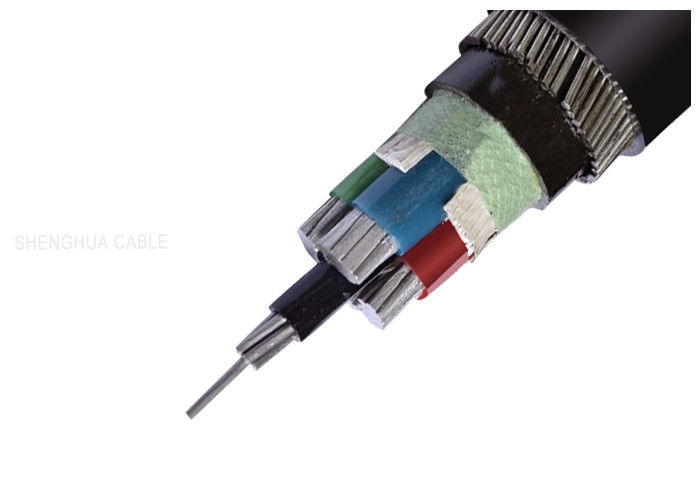

Структура кабеля
Проводник: одножильный или многожильный алюминий.
Изоляция: сшитый полиэтилен (XLPE) или поливинилхлорид (ПВХ).
Наполнитель: полипропиленовая нить с притертой липкой лентой.
Связующее: клейкая лента.
Внутренняя оболочка: Поливинилхлорид (ПВХ).
Броня: армированная оцинкованной стальной проволокой или армированная стальной лентой.
Оболочка: Поливинилхлорид (ПВХ)
Использование функции
(1.) Длительная рабочая температура кабеля не должна быть выше 70 oC.
(2.) Когда сердечник находится в состоянии короткого замыкания (макс. 5 с), температура не должна превышать 160 oC.
а.Для одиночного небронированного кабеля его внешний диаметр должен быть не менее 20 раз больше внешнего диаметра.
б. Для одножильного бронированного кабеля его внешний диаметр должен быть не менее 15 раз больше внешнего диаметра.
в. Для многожильного небронированного кабеля его диаметр должен быть не менее 15 раз больше внешнего диаметра.
d.Для многожильного бронированного кабеля он должен быть не менее 12 раз больше внешнего диаметра.
Стандарты
IEC60502, BS6346, VDE, AS/NZS, UL и т. д. или по запросу клиента.
Номинальное напряжение (кВ):
1 класс 0,6/1 1,8/3 3,6/6 6/10 8,7/15 12/20 18/30 21/35
2 класс 1/1 3/3 6/6 8,7/10 12/15 18/20 - 26/35
Количество ядер:
1, 2, 3, 3+1, 3+2, 3+3, 4, 4+1, 4+2, 5 и так далее.
Примечание:
1. В таблице указана только часть кабелей. Кабели с другими характеристиками можно запросить.
2. Кабели могут поставляться как в одномодовом, так и в многомодовом исполнении.
3. Кабели специальной конструкции доступны по запросу.
Во-первых, все кабели, предназначенные для экспорта, хорошо упакованы и защищены деревянным барабаном или деревянным и стальным барабаном.
Упаковочный материал зависит от веса и размера кабеля.
Полезная информация, информация о производителе и информация о клиенте прочно напечатаны на барабане каждого размера.
Во-вторых, после того как хорошо упакованные кабельные барабаны отправляются в морской порт, они загружаются в 20-футовый или 40-футовый контейнер. Все кабельные барабаны прочно закреплены ремнями безопасности, чтобы обеспечить отсутствие движений во время морской перевозки.
Размер контейнера выбирается в зависимости от общего веса загружаемого товара или по требованию клиента.
