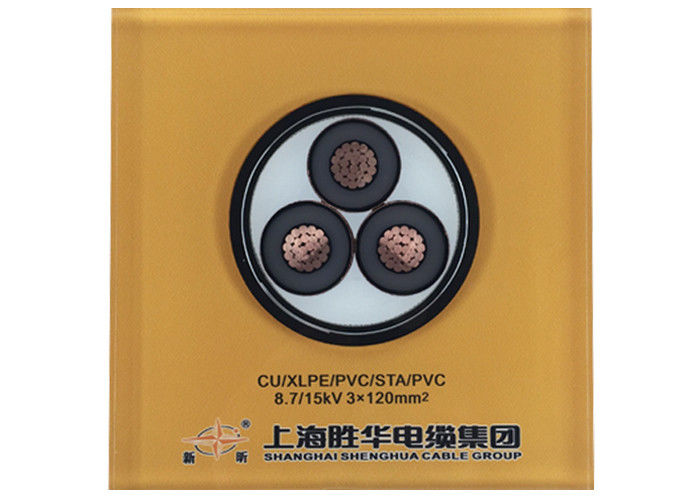

Профессиональный STA Power бронированный электрический кабель 120 мм2 185 мм2 240 мм2 300 мм2
Подробная информация о кабеле питания (от 6 до 35 кВ)
YJ: Изоляция XLPE
V: ПВХ оболочка
32: бронежилеты из стальной проволоки
22: стальные ленточные бронежилеты
72: Алюминиевая проволока бронирование √1 ядро
62: бронежилеты из нержавеющей стали
ZR: огнестойкость
Строительство
1..... обнаженная медь
2..... внутренний слой полупроводящего материала
3..... изоляция ядра из полиэтилена с перекрестным соединением
4..... внешний слой полупроводящего материала
5..... полупроводящая лента
6..... экраны из медных проводов
7..... Наполнители, ленты, пряжа или бумага
8..... нетканыеОпаковая лента или огнеупорный материал
9..... ЭкструдированныеВнутреннее покрытие из ПВХ
10.... бронированная лента из нержавеющей стали
11.... Общая оболочка: поливинилхлорид (PVC) или FR-PVC, PE, LSOH
| MV ((11kv 15kv 33kv) Кабель питания |
| Модель и описание Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) кВ |
Номер ядра |
Площадь поперечного сечения проводника ((mm2) |
| Изоляция xlpe |
1 ядро 3 ядра |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 м2 |
| Cu ядро |
| YJV, N2XSY;кабель питания с обшивкой из ПВХ |
| YJV22;блокированная стальная лента, кабель питания с обшивкой из ПВХ |
| YJV32, YJV42; стальные провода с бронированным корпусом, кабель питания с обшивкой из ПВХ |
| Аль Кор |
| YJLV, NA2XSY; кабель питания с обшивкой из ПВХ |
| YJLV22;стелевая лента с бронированным покрытием, кабель питания из ПВХ |
| YJLV32, YJLV42; стальные провода с бронированным проводом, кабель питания с обшивкой из ПВХ |
Этот продукт применим к линии электропередачи и распределения с номинальным напряжением переменного тока ((U0/U) системы 3,6 кВ-26 кВ/36 кВ. Он направляется в воздухе (кабельный мост, внутренняя стена,и поднос) и почвы ((прямо похоронен, кабельной траншеи, трубы и т.д.) соответственно в зависимости от различия структуры защитного слоя.
Применение
Используется в трансформаторных станциях, коммутационных блоках, электростанциях и промышленных предприятиях.
Электрический кабель среднего напряжения для статического применения на земле, внутри и снаружи объектов, на открытом воздухе, в кабельных каналах, в воде,в условиях, когда кабели не подвергаются более тяжелым механическим нагрузкам и натяжной нагрузке.
Стандарты
Международное: IEC 60502-2, IEC 60228
Китай: GB/T 12706.2-2008
Другие стандарты, такие какBS,DIN и ICEA по запросу
Технические данные
- Кабель питания согласно DIN VDE 0276 часть 603, HD 620, IEC 60502, BS 6622
- температурный диапазон максимум до +90 °C
- температура при установке от 0 °C до +70 °C
- Температура короткого замыкания +250 °C (до 5 секунд)
- Номинальное напряжение Uo/U 3,6/6 кВ, 6/10 кВ, 6,35/11 кВ (без BS), 18/30 кВ, 19/33 кВ (без BS)
- Рабочее напряжение 3,6/6 кВ = максимум 7,2 кВ 6/10 кВ = максимум 12 кВ
- Испытательное напряжение AC 3,6/6 кВ = 11 кВ до 5 мин. 6/10 кВ = 21 кВ до 5 мин. 18/30 кВ = 63 кВ до 5 мин.
- Минимальный радиус изгиба примерно 15 диаметров кабеля
| Испытательное напряжение |
6 / 10 кВ |
[kV] |
21 / 5 мин. |
| |
12 / 20 кВ |
[kV] |
42 / 5 мин. |
| |
18 / 30 кВ |
[kV] |
63 / 5 мин. |
| Температурный диапазон |
в движении |
|
-5°C до +70°C |
| |
фиксированный |
|
-20°C до +70°C |
| Рабочая температура |
короткое замыкание |
°C |
250 |
| Время короткой цепи |
Макс. |
[sec] |
5 |
| Радиус изгиба |
минуты. |
x диаметр |
15 |
| Возгораемость |
стандартный |
|
EN 60332-1-2
|
*) Упаковка: CUT = кабель различной длины на барабане или катушке, возможная резка по требуемой длине
Сертификат
ISO,CE, KEMAВЭК,RoHS, CCC,P3Cи другие по запросу
Таблица напряжения, ядра и поперечного сечения
| Положение |
Категории А, В |
3.6/6 кВ |
6/10 кВ |
8.7/15 кВ |
12/20 кВ |
18/30 кВ |
21/35 кВ |
| Категории А, В |
6/6 кВ |
8.7/10 кВ |
12/15 кВ |
18/20 кВ |
- |
26/35 кВ |
| Одноядерное |
мм2 |
25-1200 |
25-1200 |
35-1200 |
50-1200 |
50-1200 |
50-1200 |
| Три ядра |
мм2 |
25 - 400 |
25 - 400 |
35 - 400 |
50-400 |
50-400 |
50-400 |
Кабель с номинальным напряжением категории А используется в ситуации, требующей не более 1 мин. времени заземления.Продолжительность сбоя заземления обычно не превышает 1 часа, максимальное время работы не более 8 часов, годовое время работы на земле не должно превышать 125 часов, категория С включает все системы, ожидающие категории А и В.
Опаковка и перевозка
Все кабели для экспорта хорошо упакованы и защищены деревянным барабаном или деревянным и стальным барабаном.После того, как хорошо упакованные кабельные бочки отправлены в морской портВсе кабельные барабаны прочно закреплены ремнем безопасности, чтобы гарантировать, что во время морской перевозки не будет никакого движения.Размер контейнера выбирается в зависимости от веса всего груженного груза или по требованию клиента..
Услуги
* Мы являемся крупнейшим производителем электрических проводов и кабелей в Китае и имеем более 20 лет опыта производства и маркетинга.
* Мы принимаем OEM. Размер кабеля и материал настраиваются.Приветствуются собственный логотип и собственный дизайн. Мы будем производить в соответствии с вашими требованиями и описанием;
* Пожалуйста, отправьте нам запрос для получения дополнительной информации о продукции, и мы дадим вам обратную связь в течение 12 часов.
