Дом > продукты > бронированный электрический кабель >

Место происхождения Китай
Фирменное наименование QINGDAO YICABLE CABLE
Сертификация ISO,CE,IEC,TUV,KEMA
Подробная информация о продукте
Название продукта:
Бронированный кабель
Изоляция:
СПЭ
Броня:
Стальная лента/проволока
Дирижер:
КУ/АЛ
Ядра:
1 , 3
Стандарт:
IEC, BS, VDE
Гарантия:
2 года
Бесплатный шаблон:
Да
Выделить:

armored electrical wire

,

armored cable wiring

Условия оплаты и доставки
Количество мин заказа
500 МЕТРОВ
Цена
US$0.51 - US$125 / Meter
Упаковывая детали
Деревянные барабанчики
Время доставки
10 ДНЕЙ
Условия оплаты
Т/Т, Л/К
Поставка способности
21.000 KMs в месяц
Описание продукта

MV HV стальная лента бронированный электрический кабель проводка 1 ядро / 3 ядра


Применение

Используется в трансформаторных станциях, коммутационных блоках, электростанциях и промышленных предприятиях.

Электрический кабель среднего напряжения для статического применения на земле, внутри и снаружи объектов, на открытом воздухе, в кабельных каналах, в воде,в условиях, когда кабели не подвергаются более тяжелым механическим нагрузкам и натяжной нагрузке.

Для предотвращения воздействия внешнего воздействия, присоединяющийся полупроводниковый слой экструдируется между проводником и изоляцией, вместе с концентрическим медным проводником,обеспечивает ограничение электрического поля и сопротивление частичным разрядам.

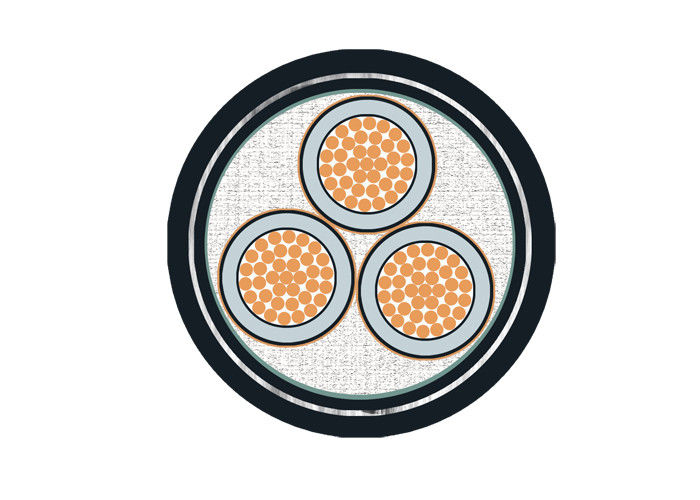

Строительство

Кондуктор: Круглый проводник Cu/Al, сжатый на многопроволочных нитках (RM), класс 2 согласно HRN HD 383 / IEC 60228 / DIN VDE 0295
Внутренний экран: экструдированная полупроводящая оболочка на проводнике
Изоляция: XLPE (поперечно связанный полиэтилен, последняя марка: PE-X) соединение DIX 8 по HRN HD 620 S1 ili 2XI1 по DIN VDE 0207 dio 22
Внешний экран: экструдированная полупроводящая оболочка на изоляции, продольно скрещенная изоляцией (+ лента из полупроводящего материала)
Кондукторэкран: медная лента, обернутая в контрспираль
Наполнитель: Наполнители ленты, пряжи или бумаги
Опаковка: нетканая лента для обертывания или огнеупорная или водостойкая
Внутреннее покрытие: ПВХ экструзированный
Броня: Оцинкованная стальная проволока, ленточная броня
Общая оболочка поливинилхлорид (PVC) или FR-PVC, PE, LSOH
Цвет оболочки Черный, красный или по заказу


YJ: Изоляция XLPE
V: ПВХ оболочка
32: бронежилеты из стальной проволоки
22: стальные ленточные бронежилеты
72: Алюминиевая проволока бронирование √1 ядро
62: бронежилеты из нержавеющей стали
ZR: огнестойкость


Стандарты

Международное: IEC 60502-2, IEC 60228
Китай: GB/T 12706.2-2008
Другие стандарты, такие какBS,DIN и ICEA по запросу

Технические данные

Испытательное напряжение 6 / 10 кВ [kV] 21 / 5 мин.
12 / 20 кВ [kV] 42 / 5 мин.
18 / 30 кВ [kV] 63 / 5 мин.
Температурный диапазон в движении -20°C до +90°C
фиксированный -20°C до +90°C
Рабочая температура короткое замыкание °C 250
Время короткой цепи Макс. [sec] 5
Радиус изгиба минуты. x диаметр 15
Возгораемость стандартный EN 50265-2-1



*) Упаковка: CUT = кабель различной длины на барабане или катушке, возможная резка по требуемой длине

Таблица напряжения, ядра и поперечного сечения

Положение Категории А, В 3.6/6 кВ 6/10 кВ 8.7/15 кВ 12/20 кВ 18/30 кВ 21/35 кВ
Категории А, В 6/6 кВ 8.7/10 кВ 12/15 кВ 18/20 кВ - 26/35 кВ
Одноядерное мм2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Три ядра мм2 25 - 400 25 - 400 35 - 400 50-400 50-400 50-400

Кабель с номинальным напряжением категории А используется в ситуации, требующей не более 1 мин. времени заземления.Продолжительность сбоя заземления обычно не превышает 1 часа, максимальное время работы не более 8 часов, годовое время работы на земле не должно превышать 125 часов, категория С включает все системы, ожидающие категории А и В.

Спецификации питания.
Модель и описание Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) кВ Номер ядра Площадь поперечного сечения проводника ((mm2)
Изоляция xlpe 1 ядро 3 ядра 10 16 25 35 70 95 120 150 185 240 300 400 500 630 м2
Cu ядро Аль Кор
YJV, N2XSY;кабель питания с обшивкой из ПВХ YJLV, NA2XSY; кабель питания с обшивкой из ПВХ
YJV22;блокированная стальная лента, кабель питания с обшивкой из ПВХ YJLV22;стелевая лента с бронированным покрытием, кабель питания из ПВХ
YJV32, YJV42; стальные провода с бронированным корпусом, кабель питания с обшивкой из ПВХ YJLV32, YJLV42; стальные провода с бронированным проводом, кабель питания с обшивкой из ПВХ
изоляция из ПВХ
Cu Core Аль Кор
VV ((VY);ПВХ ((PE) кабель питания с обшивкой VLV ((VLY);PVC ((PE) обшитый кабель питания
VV22 ((VV23);блокированная стальная лента,ПВХ ((PE) обшитый кабель питания VLV22 ((VLV23);блокированная стальная лента,ПВХ ((PE) обшитый кабель питания
VV32 ((VV33),VV42 ((VV43); стальные провода с бронированным,PVC ((PE) обшитым кабелем питания VLV32(VLV33),VLV42(VLV43);блокированный стальной провод, ПВХ(PE) с обшивкой


Этот продукт применим к линии электропередачи и распределения с номинальным напряжением переменного тока ((U0/U) системы 3,6 кВ-26 кВ/36 кВ. Он направляется в воздухе (кабельный мост, внутренняя стена,и поднос) и почвы ((прямо похоронен, кабельной траншеи, трубы и т.д.) соответственно в зависимости от различия структуры защитного слоя.



Сертификат

ISO,CE, KEMAВЭК,RoHS, CCC,P3Cи другие по запросу


Упаковка и перевозка

Все кабели для экспорта хорошо упакованы и защищены деревянным барабаном или деревянным и стальным барабаном.После того, как хорошо упакованные кабельные бочки отправлены в морской портВсе кабельные барабаны прочно закреплены ремнем безопасности, чтобы гарантировать, что во время морской перевозки не будет никакого движения.Размер контейнера выбирается в зависимости от веса всего груженного груза или по требованию клиента..

Наши услуги


* Мы являемся крупнейшим производителем электрических проводов и кабелей в Китае и имеем более 20 лет опыта производства и маркетинга.
* Мы принимаем OEM. Размер кабеля и материал настраиваются.Приветствуются собственный логотип и собственный дизайн. Мы будем производить в соответствии с вашими требованиями и описанием;
* Пожалуйста, отправьте нам запрос для получения дополнительной информации о продукции, и мы дадим вам обратную связь в течение 12 часов.


Частые вопросы


Вопрос: Сколько времени требуется, чтобы получить ответ на предложение?
О: Большинство цитат возвращаются в течение 24 часов, однако, если это для специального строительства, это может занять больше дней.
Вопрос: Какие гарантии вы предоставляете своим товарам?
A: SHAN кабель гарантирует, что все наши продукты, провода, кабели и многое другое свободны от дефектов.Конкретные условия таковы::
1Мы гарантируем, что мы будем соблюдать требования гарантийного периода, указанного в контракте,что товары, поставляемые в рамках заказа на закупку кабеля и провода для самостоятельной распределительной сети
2Мы будем производиться в соответствии с этой спецификацией и товары будут новыми, неиспользованными, последней или текущей модели.Мы будем поставлять товары строго в соответствии с требованиями контракта..
3Гарантия действительна в течение двенадцати (12) месяцев после того, как товары или их часть, в зависимости от случая, были доставлены и приняты в конечном пункте назначения, указанном в СКК.или в течение восемнадцати (18) месяцев после даты перевозки из порта или места погрузки в стране происхождения, в зависимости от того, какой период заканчивается раньше.
4В течение гарантийного периода покупатель может заявить непосредственно производителю в письменной форме или через агента, если есть какая-либо проблема в качестве товаров.Производитель должен произвести ремонт или замену в разумный срок., и будет нести все расходы, связанные с этим.
