Qingdao Yilan Cable Co., Ltd.
Электронная почта sales3@holdonecable.com Телефон 86-- 19026815676
Дом > продукты > бронированный электрический кабель >

Место происхождения Китай
Фирменное наименование QINGDAO YICABLE CABLE
Сертификация ISO,CE,IEC,TUV,KEMA
Подробная информация о продукте
Тип модели:
Кабель CU/XLPE/SWA/PVC
Номинальное напряжение:
1кВ
Изоляция:
СПЭ
Дирижер:
CU, медь
Броня:
SWA, бронированная стальной проволокой
Размеры:
1 ~ 630 мм2
Ядра:
4 ядра
материал оболочки:
PVC, PE, LSOH
Стандарты:
IEC/BS//VDE
Гарантия:
2 года
Бесплатный образец:
Доступный
Выделить:

armored electrical wire

,

armored cable wiring

Условия оплаты и доставки
Количество мин заказа
600 метров
Цена
US$0.5~121 per Meter
Упаковывая детали
Деревянные барабанчики
Время доставки
15 рабочих дней
Условия оплаты
Т/Т, Л/К
Поставка способности
30.000 километров в месяц
Описание продукта

Электрический кабель медного проводника ЛВ Бронированный, кабель стального провода 4 ядер Бронированный

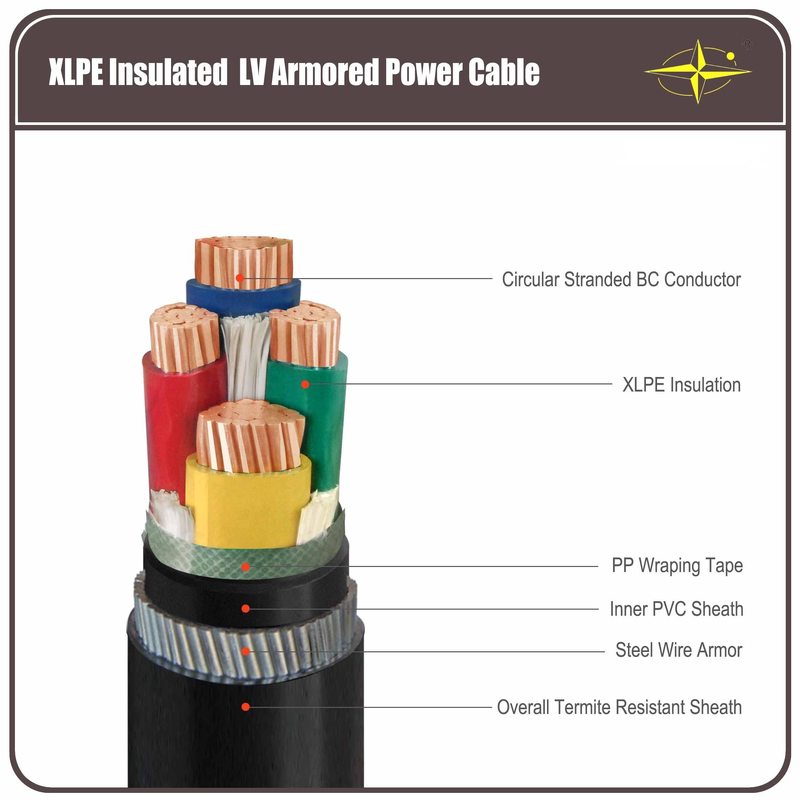

Строительство



Дирижер Компактный многожильный медный проводник, класс 2 согласно IEC 60228
Круглый одножильный медный проводник, класс 1 согласно IEC 60228.
Изоляция Сшитый полиэтилен (сшитый полиэтилен)
Наполнитель ПП наполнитель
Упаковочная лента Нетканый
Внутреннее покрытие Экструдированный ПВХ
Броня Стальная проволока
Общая оболочка

Устойчивый к термитам ПВХ



Приложения



Используется для линий передачи и распределения электроэнергии с номинальным напряжением 35 кВ и ниже. По сравнению с силовым кабелем с ПВХ-изоляцией силовой кабель из сшитого полиэтилена может похвастаться не только превосходными электрическими характеристиками, механизмом,

устойчив к нагреву и старению, устойчив к воздействию окружающей среды и химической коррозии, но также прост

структура, легкий вес, отсутствие ограничений при укладке и допуск на высокие температуры для длительной работы.



Стандарты



Международный: МЭК 60502-2, МЭК 60228.

Китай: ГБ/Т 12706.2-2008

Другие стандарты, такие какBS,DIN и ICEA по запросу



Технические данные



Номинальное напряжение: 0,6/1 кВ

Максимальная температура проводника: ниже нормальной (90°С), экстренная помощь (130°С) или короткое замыкание не более 5 с (250°С) условия.

Мин. Температура окружающей среды.0°C, после установки и только когда кабель находится в фиксированном положении

Мин. Радиус изгиба: 20 x наружный диаметр кабеля для одножильных небронированных кабелей.

15 x наружный диаметр кабеля для одножильных бронированных кабелей

15 x наружный диаметр кабеля для многожильных небронированных кабелей

12 x наружный диаметр кабеля для многожильных бронированных кабелей







Технические характеристики



Ном. Сечение проводника

Пряди

№/диаметр. Дирижера

 Толщина изоляции Толщина внутреннего покрытия Диам. Броневой проволоки Толщина оболочки Прибл. ОД

Прибл.

Масса

 Макс. Сопротивление постоянного тока проводника (20 ℃) Испытательное напряжение переменного тока Текущий рейтинг
мм2 шт/мм мм 　 　 мм (мм) кг/км Ом/км кВ/5мин В воздухе (А) В почве(А)
4 × 4 7/0,85 0,7 1.0 0,9 1,8 18,0 699 4,61 3,5 34 45
4 × 6 7/1.04 0,7 1.0 1,25 1,8 19,0 820 3.08 3,5 43 57
4 × 10 7/1,38 0,7 1.0 1,25 1,8 22,0 1233 1,83 3,5 60 77
4 × 16 7/1,78 0,7 1.0 1,6 1,8 24,5 1550 г. 1.15 3,5 83 105
4 × 25 7/2.14 0,9 1.0 1,6 1,8 29,2 2036 год 0,727 3,5 105 125
4 × 35 7/2,52 0,9 1.0 2.0 1,9 32,5 2501 0,524 3,5 125 155
4 × 50 10/2,52 1.0 1.0 2.0 2.0 33,0 3064 0,387 3,5 160 185
4 × 70 14/2,52 1.1 1.0 2.0 2.1 37,0 3974 0,268 3,5 200 225
4 × 95 19/2,52 1.1 1.2 2.0 2.3 43,0 5032 0,193 3,5 245 270
4 × 120 24/2.52 1.2 1.2 2,5 2,5 45,0 6327 0,153 3,5 285 310
4 × 150 30/2,52 1,4 1,4 2,5 2,7 51,0 7765 0,124 3,5 325 345
4 × 185 37/2,52 1,6 1,4 2,5 2,8 56,0 9205 0,0991 3,5 375 390
4 × 240 48/2,52 1,7 1,4 2,5 3.0 62,0 11444 0,0754 3,5 440 450
4 × 300 61/2,52 1,8 1,6 2,5 3.2 67,0 13830 0,0601 3,5 505 515
4 × 400 61/2,97 2.0 1,6 3.15 3,5 74,0 19673 0,0470 3,5 570 575















УПАКОВКА И ДОСТАВКА




Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку.

Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.

Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизированы БОПП.

самоклеящаяся лента и негигроскопичные уплотнительные колпачки для защиты концов кабеля от влаги.

Требуемая маркировка должна быть напечатана с помощью атмосферостойкого материала на внешней стороне барабана.

согласно требованию клиента.
