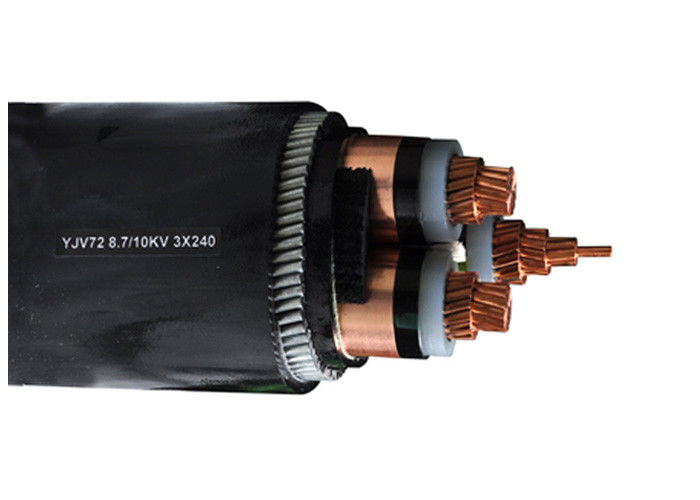

High Voltage 3 X 240 mm2 CU SWA Electrical Armoured Electrical Cable Three Core Cables

MOQ:	300 метров
цена:	US$0.49 - US$125 / Meter
Стандартная упаковка:	Деревянные барабанчики
Срок доставки:	7-10 дней
Способ оплаты:	T/T,L/C
Пропускная способность:	15 000 КМс в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

QINGDAO YICABLE CABLE

Сертификация

ISO,CE,IEC,TUV,KEMA

Наименование продукта:

Бронированный силовой кабель

Изоляция:

XLPE

Панцырь:

стальные провода

Кондуктор:

Медь

Покрытие:

PVC, PE, LSOH

Ядра:

3 ядра

Стандартный:

IEC, BS, VDE

Гарантия:

2 года

Выделить:

armored cable wiring

armoured power cable

Описание продукта

Высоковольтный бронированный электрический кабель 3 X 240 мм2 CU SWA, трехжильный кабель

Конструкция

Проводник	Компактный многопроволочный медный проводник, класс 2 по IEC 60228
	Круглый сплошной медный проводник, класс 1 по IEC 60228
	Гибкий многопроволочный медный проводник, класс 5 по IEC 60228
Экран проводника	Полупроводник (только для среднего напряжения)
Изоляция	XLPE (сшитый полиэтилен)
Экран изоляции	Полупроводник (только для среднего напряжения)
Металлический экран	Экран из медной ленты или экран из медной проволоки и медной ленты (обязательно для среднего напряжения, опционально для низкого напряжения)
Заполнитель	Заполняющая полоса
Обмоточная лента	Нетканая обмоточная лента или обмоточная лента LSOH
Внутреннее покрытие	Экструдированный ПВХ или LSOH (только для среднего напряжения)
Броня	Броня из стальной ленты, стальной проволоки или алюминиевой проволоки (опционально)
Общая оболочка	ПВХ, FR-PVC, PE или LSOH

YJ: изоляция XLPE
V: оболочка из ПВХ
32: броня из стальной проволоки — 3 жилы
22: броня из стальной ленты — 3 жилы
72: броня из алюминиевой проволоки — 1 жила
62: броня из нержавеющей стальной ленты — 1 жила
ZR: огнестойкий

Применение

Используется на трансформаторных подстанциях, коммутационных блоках, на электростанциях и промышленных предприятиях.
Кабель среднего напряжения для стационарного применения в земле, внутри и снаружи зданий, на открытом воздухе, в кабельных каналах, в воде, в условиях, когда кабели не подвергаются повышенным механическим нагрузкам и растягивающим усилиям.

Детали кабеля среднего напряжения (6–35 кВ)

Кабель среднего напряжения (11 кВ, 15 кВ, 33 кВ)
Модель и описание Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) кВ	Количество жил	Площадь поперечного сечения проводника (мм2)
Изоляция XLPE	1 жила, 3 жилы	10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв. мм
Медный сердечник
YJV, N2XSY; кабель с оболочкой из ПВХ
YJV22; бронированный стальной лентой, кабель с оболочкой из ПВХ
YJV32, YJV42; бронированный стальной проволокой, кабель с оболочкой из ПВХ
Алюминиевый сердечник
YJLV, NA2XSY; кабель с оболочкой из ПВХ
YJLV22; бронированный стальной лентой, кабель с оболочкой из ПВХ
YJLV32, YJLV42; бронированный стальной проволокой, кабель с оболочкой из ПВХ

Этот продукт применим к линиям передачи и распределения электроэнергии с номинальным напряжением переменного тока (U0/U) 3,6/6 кВ–26/36 кВ. Он прокладывается в воздухе (кабельная эстакада, внутренняя настенная опора и лоток) и в земле (прямая прокладка, кабельная траншея, труба и т. д.) соответственно в зависимости от структуры защитного слоя.

Стандарты

Международные: IEC 60502-2, IEC 60228
Китай: GB/T 12706.2-2008
Другие стандарты, такие какBS, DIN и ICEA по запросу

Технические данные
- Силовой кабель в соответствии с DIN VDE 0276 часть 603, HD 620, IEC 60502, BS 6622
- Диапазон температур макс. до +90 °C
- Температура при монтаже от 0 °C до +70 °C
- Температура короткого замыкания +250 °C (до 5 секунд)
- Номинальное напряжение Uo/U 3,6/6 кВ, 6/10 кВ, 6,35/11 кВ (dle BS), 18/30 кВ, 19/33 кВ (dle BS)
- Рабочие напряжения 3,6/6 кВ = макс. 7,2 кВ 6/10 кВ = макс. 12 кВ 18/30 кВ = макс. 36 кВ
- Испытательное напряжение переменного тока 3,6/6 кВ = 11 кВ до 5 мин. 6/10 кВ = 21 кВ до 5 мин. 18/30 кВ = 63 кВ до 5 мин.
- Минимальный радиус изгиба прибл. 15 диаметр кабеля

Испытательное напряжение	6 / 10 кВ	[кВ]	21 / 5 мин.
	12 / 20 кВ	[кВ]	42 / 5 мин.
	18 / 30 кВ	[кВ]	63 / 5 мин.
Диапазон температур	в движении		-5°C до +70°C
	фиксированный		-20°C до +70°C
Рабочая температура	короткое замыкание	°C	250
Время короткого замыкания	макс.	[сек]	5
Радиус изгиба	мин.	x диаметр	15
Воспламеняемость	стандарт		EN 60332-1-2

*) Упаковка: CUT = кабель различной длины на барабане или катушке, возможна резка до требуемой длины

Сертификат

ISO,CE, KEMA ,IEC, RoHS, CCC, P3C и другие по запросу

Упаковка и доставка

Все кабели для экспорта хорошо упакованы и защищены деревянным барабаном или деревянным и стальным барабаном. Упаковочный материал зависит от веса и размера кабеля. После того, как хорошо упакованные кабельные барабаны отправлены в морской порт, они загружаются в 20-футовый контейнер или 40-футовый контейнер. Все кабельные барабаны надежно закреплены ремнем безопасности, чтобы обеспечить отсутствие перемещений во время морской перевозки. Размер контейнера выбирается в соответствии с весом всех загруженных товаров или в соответствии с требованиями клиента.

Услуги
* Мы являемся одним из крупнейших производителей электрических проводов и силовых кабелей в Китае и имеем более 20 лет опыта производства и маркетинга.
* Мы принимаем OEM. Размер и материал кабеля настраиваются. Приветствуются ваш собственный логотип и собственный дизайн. Мы будем производить в соответствии с вашими требованиями и описанием;
* Пожалуйста, отправьте нам запрос для получения дополнительной информации о продуктах, и мы предоставим вам обратную связь в течение 12 часов.
