Место происхождения Китай
Фирменное наименование QINGDAO YICABLE CABLE
Сертификация ISO,CE,IEC,TUV,KEMA
Подробная информация о продукте
Тип продукта:
35 кВ бронированный кабель
Напряжение:
Среднее напряжение 22 кВ 353 кВ
Дирижер:
Медь / Медь
Изоляция:
ПЭ, СПЭ
доспехи:
стальная проволока
Sreen:
Медные провода
Ядра:
3 фазы
материал оболочки:
PVC/PE/LSOH
Стандарты:
IEC/BS//VDE
Гарантия:
2 года
Выделить:

armored electrical wire

,

armored cable wiring

Условия оплаты и доставки
Количество мин заказа
500 МЕТРОВ
Цена
US$0.5~125 per Meter
Упаковывая детали
Деревянный барабанчик
Время доставки
7-10days
Условия оплаты
Т/Т, Л/К
Поставка способности
10.000 KM месяц
Описание продукта

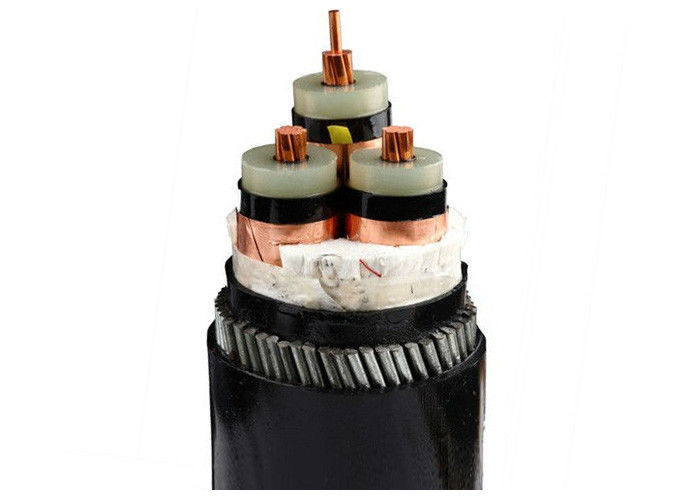

3-фазный медный ленточный экран кабель питания XLPE 35 кВ высоковольтный стальной провод бронированный электрический кабель

Советы по заказу

Номинальное напряжение

Стандарт применения:IEC/BS/UL/GB

Количество ядер

Размер проводника $ Конструкция

Тип изоляции

Бронетанковая или бронетанковая.

Необходимость покрытия

Длина кабеля и требования к упаковке

Другие требования

Спецификации

Размеры √ количество ядер x поперечное сечение проводника Строительство Внешний диаметр Внешний диаметр Диаметр проводника Толщина изоляции Сопротивление проводника при 20 °C Ток короткого замыкания 1s Вес Cu Масса кабеля Упаковка*
минуты. Макс. Макс. номинальный Макс. номинальный Приблизительно
N x мм2 мм мм мм мм Ω/km А. В кг/км В кг/км
3 x 25/16 RM 43 3,4 0,727 3,58 1046 2850 СОПРЕЧЕНИЕ
3 x 35/16 RM 47 51 7,5 3,4 0,524 5,01 1209 3300 СОПРЕЧЕНИЕ
3 x 50/16 RM 50 55 8,6 3,4 0,387 7,15 1671 3900 СОПРЕЧЕНИЕ
3 x 70/16 RM 53 58 10,2 3,4 0,268 10,01 2247 4700 СОПРЕЧЕНИЕ
3 x 95/16 RM 57 62 12,0 3,4 0,193 13,59 2994 5850 СОПРЕЧЕНИЕ
3 x 120/16 RM 61 67 13,5 3,4 0,153 17,16 3714 6800 СОПРЕЧЕНИЕ
3 x 150/25 RM 64 70 15,0 3,4 0,124 21,45 4638 7950 СОПРЕЧЕНИЕ
3 x 185/25 RM 68 74 16,8 3,4 0,0991 26,46 5646 9300 СОПРЕЧЕНИЕ
3 x 240/25 RM 74 80 19,2 3,4 0,0754 34,32 7272 11550 СОПРЕЧЕНИЕ
3 x 300/25 RM 78 90 3,4 0,0601 42,50 9160 14450 СОПРЕЧЕНИЕ

*) Упаковка: CUT = кабель различной длины на барабане или катушке, возможная резка по требуемой длине

Применение

Установка непосредственно в почве, воде, на открытом воздухе, в помещениях и в кабельных каналах, например, в промышленных и коммутационных установках.

Строительство

1..... обнаженная медь
2..... внутренний слой полупроводящего материала
3..... изоляция ядра из полиэтилена с перекрестным соединением
4..... внешний слой полупроводящего материала
5..... полупроводящая лента
6..... экраны из медных проводов

7..... Наполнители, ленты, пряжа или бумага
8..... нетканыеОпаковая лента или огнеупорный материал

9..... ЭкструдированныеВнутреннее покрытие из ПВХ

10.... Запчастная стальная лента бронированная
11.... Общая оболочка: поливинилхлорид (PVC) или FR-PVC, PE, LSOH


Стандарты

IEC 60502, 60228, 60332, 60331

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 класс 2 (строительство)


Технические данные

Испытательное напряжение 6 / 10 кВ [kV] 21 / 5 мин.
12 / 20 кВ [kV] 42 / 5 мин.
18 / 30 кВ [kV] 63 / 5 мин.
Температурный диапазон в движении -20°C до +90°C
фиксированный -20°C до +90°C
Рабочая температура короткое замыкание °C 250
Время короткой цепи Макс. [sec] 5
Радиус изгиба минуты. x диаметр 15
Возгораемость стандартный EN 50265-2-1

Сертификаты

ISO,CE, KEMAВЭК,RoHS, CCC,P3Cи другие по запросу

Упаковка и перевозка:

Мы способны выполнить самые строгие графики доставки в соответствии с заказом закупки.Соблюдение срока всегда является главным приоритетом, поскольку любое задержка в поставке кабеля может способствовать задержке проекта и превышению затрат.

Кабель поставляется в деревянных катушках, волнистых коробках и катушках.Требуемая маркировка должна быть напечатана на наружной стороне барабана ветроустойчивым материалом в соответствии с требованиями клиента..
