5 Ядра SWA ПВХ бронированный электрический кабель 2 Лучший Китайский производитель кабелей

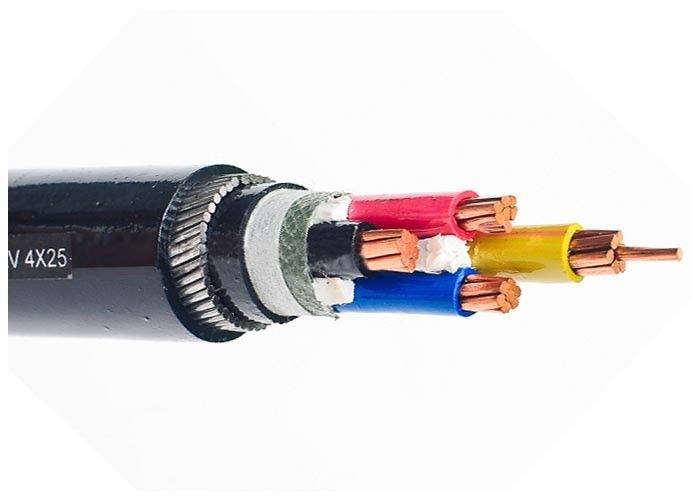

Строительство
①Проводник: простый круговой медный проводник с цепными нитями, соответствующий IEC 60228, класс 2
②Изоляция: XLPE ((полиэтилен с перекрестным соединением) с номиналом 90oВ
③Внутреннее покрытие: ПВХ
④Внутренняя оболочка: PVC
⑤Броня: стальная проволока
⑥Общая оболочка: ПВХ типа ST8по IEC 60502, черный
Примечание:Цвет изоляции по стандартам или по запросу
Заявления
Подходит для использования в линиях распределения электроэнергии или фиксированных установках с номинальным напряжением до 0,6/1 кВ в помещениях/на улице, закрытых в трубопроводе, в подземных каналах, где не подвержены механическим повреждениям.
Стандарты
Международное: IEC 60502, IEC 60228
Китай: GB/T 12706.1-2008
Другие стандарты, такие как BS, DIN и ICEA по запросу
Технические данные
Номинальное напряжение: 0,6 / 1 кВ
Максимальная температура проводника: при нормальных (90°C), аварийных (130°C) или коротких замыканиях не более 5 с (250°C).
Минимальная температура окружающей среды 0°C после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 20 x кабельный переизбыток
Сертификаты
CE, RoHS, CCC, KEMA и многое другое по запросу
Спецификации
| Пересечение проводника |
Номер нитей/диаметры проводника |
Толщина изоляции |
Толщина внутреннего покрытия |
Диа из бронированной проволоки |
Толщина оболочки |
Приблизительно. |
Приблизительно.
Вес
|
Максимальное сопротивление DC проводника (20 °C) |
Испытание напряжения AC |
Нынешний рейтинг |
| мм2 |
пч/мм |
мм |
мм |
мм |
мм |
(мм) |
В кг/км |
Ом /км |
КВ/5 мин |
В воздухе (А) |
В почве ((А) |
| 5 × 4 |
Половина.25 |
0.7 |
1.0 |
1.25 |
1.8 |
20.0 |
783 |
4.61 |
3.5 |
34 |
45 |
| 5 × 6 |
Половина.76 |
0.7 |
1.0 |
1.25 |
1.8 |
22.4 |
946 |
3.08 |
3.5 |
43 |
57 |
| 5х10 |
7/1.38 |
0.7 |
1.0 |
1.6 |
1.8 |
25.8 |
1398 |
1.83 |
3.5 |
60 |
77 |
| 5 × 16 |
7/1.78 |
0.7 |
1.0 |
1.6 |
1.8 |
29.0 |
1784 |
1.15 |
3.5 |
83 |
105 |
| 5 × 25 |
7/2.14 |
0.9 |
1.0 |
1.6 |
1.8 |
34.2 |
2378 |
0.727 |
3.5 |
105 |
125 |
| 5 × 35 |
7/2.52 |
0.9 |
1.0 |
1.6 |
1.9 |
37.8 |
3237 |
0.524 |
3.5 |
125 |
155 |
| 5х50 |
10/2.52 |
1.0 |
1.2 |
2.0 |
2.1 |
43.2 |
3994 |
0.387 |
3.5 |
160 |
185 |
| 5х70 |
14/2.52 |
1.1 |
1.2 |
2.0 |
2.3 |
49.0 |
5514 |
0.268 |
3.5 |
200 |
225 |
| 5х95 |
19/2.52 |
1.1 |
1.4 |
2.5 |
2.5 |
55.0 |
6816 |
0.193 |
3.5 |
245 |
270 |
| 5 × 120 |
24 часа в сутки.52 |
1.2 |
1.4 |
2.5 |
2.6 |
61.0 |
8174 |
0.153 |
3.5 |
285 |
310 |
| 5 × 150 |
30/2.52 |
1.4 |
1.4 |
2.5 |
2.8 |
67.8 |
9859 |
0.124 |
3.5 |
325 |
345 |
| 5 × 185 |
37/2.52 |
1.6 |
1.6 |
2.5 |
3.0 |
74.3 |
11805 |
0.0991 |
3.5 |
375 |
390 |
| 5 × 240 |
48/2.52 |
1.7 |
1.6 |
3.2 |
3.3 |
83.0 |
15706 |
0.0754 |
3.5 |
440 |
450 |
Упаковка и перевозка
Мы способны выполнить самые строгие графики доставки в соответствии с заказом закупки.Соблюдение срока всегда является главным приоритетом, поскольку любое задержка в поставке кабеля может способствовать задержке проекта и превышению затрат.
Кабель поставляется в деревянных катушках, волнистых коробках и катушках.Требуемая маркировка должна быть напечатана на наружной стороне барабана ветроустойчивым материалом в соответствии с требованиями клиента..
