Этот продукт применим к линии передачи энергии и распределения с напряжением тока расклассифицированным АК (У0/У) системы 3.6/6кВ-26/36кВ. Он направлен в воздухе (рамке канатного моста, крытой поддержке стены, и подносе) и почве (сразу канава похороненные, кабель, ект трубы.) соответственно согласно разнице структуры слоя защиты.
Применение
Использованный для линии передачи энергии и распределения с напряжением тока расклассифицировал на 35кВ и ниже.
Высокий и средний силовой кабель напряжения тока для статического применения в земле, внутри и вне объекты, на открытом воздухе, в каналах кабеля, в воде, в условиях где кабели не подвергаются действию более тяжелого механического стресса и растяжимого напряжения.
Сравненный с ПВК не изолировал силовой кабель, характеристики хвастовств силового кабеля кслпе не только превосходного электричества, механизм, жару и структуру вызревани-устойчивых, окружающей среды стресс-устойчивую и химическую коррозионностойкую, но также простую, легковес, никакое ограничение путем класть падение, и работать высокотемпературного припуска на долгосрочный.
Конструкция

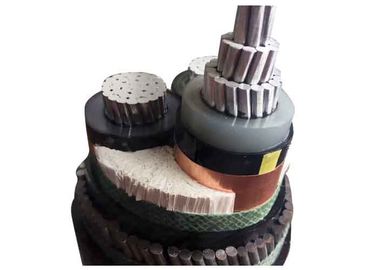

Кабель АЛ/СЛПЭ/СТА/ПВК бронированный электрический
- Круглое обнаженное алюминиевое ядр, который сели на мель согласно ИЭК 60228
- Внутренний полу-проводной слой
- Изоляция СЛПЭ ядра
- Таблица расцветки согласно ХД 308 С2
- Наружный полу-проводной слой
- Полу-проводная лента
- Медный экран ленты
- Заполнитель
- Оболочка ПВК внутренняя
- Гальванизированный панцырь (SWA) стального провода
- Оболочка ПВК наружная (красный цвет или чернота)
| Силовой кабель МВ (11кв 15кв 33кв) | ||
| Модель и описание Уо/У (Ум) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) кВ | Ядр Но.оф | Зона поперечного сечения проводника (мм2) |
| изоляция кслпе | 1 ядр ядра 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв мм |
| Ядр Ку | ||
| ИДЖВ, Н2ССИ; Силовой кабель обшитый ПВК | ||
| ИДЖВ22; стальная лента бронированная, ПВК обшила силовой кабель | ||
| ИДЖВ32, ИДЖВ42; стальной провод бронированный, ПВК обшил силовой кабель | ||
| Ядр Ал | ||
| ИДЖЛВ, НА2ССИ; Силовой кабель обшитый ПВК | ||
| ИДЖЛВ22; стальная лента бронированная, ПВК обшила силовой кабель | ||
| ИДЖЛВ32, ИДЖЛВ42; стальной провод бронированный, ПВК обшил силовой кабель | ||
Стандартный
Интернатионал: ИЭК 60502, ИЭК 60228
Китай: ГБ/Т 12706
Другие стандарты как БС, ДИН и ИКЭА по требованию
Технические данные
Максимальная температура проводника: под нормальным (90 ОК), аварийной ситуацией (130ОК) или коротким замыканием отсутствие больше чем 5 условий с (250℃).
Минимальн Окружающ Темп. 0 ОК, после установки и только когда кабель в фиксированном положении
Минимальный радиус загиба: кабель О.Д 15 кс для одиночного ядра
кабель О.Д 12 кс для мулти ядра
| Напряжение тока теста | 6 / 10 кВ | [кВ] | 21 / 5 МИН. |
| 12 / 20 кВ | [кВ] | 42 / 5 МИН. | |
| 18 / 30 кВ | [кВ] | 63 / 5 МИН. | |
| Диапазон температур | в движении | -5°К пашут +70°К | |
| фиксированный | -20°К пашут +70°К | ||
| Рабочая температура | короткое замыкание | °К | 250 |
| Время короткого замыкания | максимальный. | [сек] | 5 |
| Радиус загиба | минимальный. | диаметр кс | 15 |
| Воспламеняемость | стандартный | ЭН 60332-1-2 |
