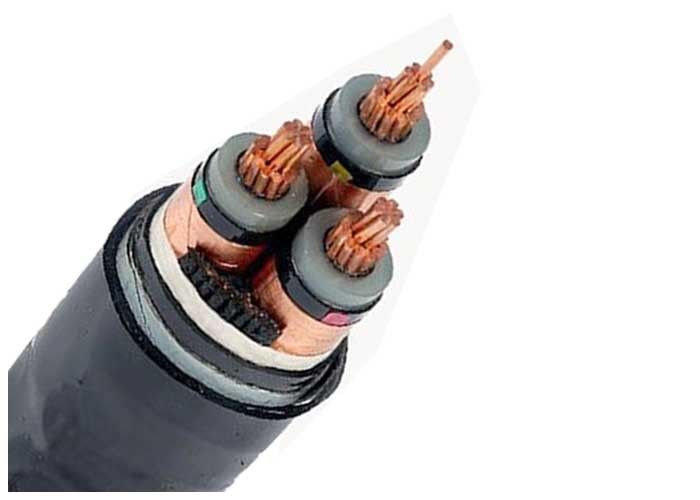

Высокое напряжение АС/НЗС 1429 3 кабель Электрилькал стальной ленты участка кс120СКММ бронированный сделанный в Китае
Технические данные
| Напряжение тока теста | 6 / 10 кВ | [кВ] | 21 / 5 МИН. |
| 12 / 20 кВ | [кВ] | 42 / 5 МИН. | |
| 18 / 30 кВ | [кВ] | 63 / 5 МИН. | |
| Диапазон температур | в движении | -20°К пашут +90°К | |
| фиксированный | -20°К пашут +90°К | ||
| Рабочая температура | короткое замыкание | °К | 250 |
| Время короткого замыкания | максимальный. | [сек] | 5 |
| Радиус загиба | минимальный. | диаметр кс | 15 |
| Воспламеняемость | стандартный | ЭН 50265-2-1 |
Стандарты
Интернатионал: ИЭК 60502-2, ИЭК 60228
Китай: ГБ/Т 12706.2-2008
Другие стандарты как БС, ДИН и ИКЭА по требованию
Применения
Использованный для линии передачи энергии и распределения с напряжением тока расклассифицированным на 35кВ и ниже.
Сравненный с силовым кабелем изолированным ПВК, характеристиками хвастовств силового кабеля кслпе не только превосходного электричества, механизмом, жарой и структурой вызревани-устойчивых, окружающей среды стресс-устойчивой и химической коррозионностойкой, но также простой, легковесом, никаким ограничением путем класть падение, и работать высокотемпературного припуска на долгосрочным.
Конструкция
| Проводник | Проводник сели на мель компактом, который медный, класс 2 согласно ИЭК 60228 |
| Круговой твердый медный проводник, класс 1 согласно ИЭК 60228 | |
| Гибкий, который сели на мель медный проводник, класс 5 согласно ИЭК 60228 | |
| Экран проводника | Полупроводник |
| Изоляция | СЛПЭ (Взаимн соединенный полиэтилен) |
| Экран изоляции | Полупроводник |
| Металлический экран | Экран медной ленты экрана или медной проволоки & меди ленты |
| Заполнитель | Прокладка заполнителей |
| Создание программы-оболочки ленты | Не сплетенный в оболочке лента или льсох создавая программу-оболочку лента |
| Внутреннее заволакивание | Прессованный ПВК, или ЛСОХ |
| Панцырь | Стальной панцырь ленты |
| Общая оболочка | ПВК, ФР-ПВК, ПЭ или ЛСОХ |
Спецификации
| Силовой кабель МВ (6 к 35кв) | |||
| Модель и описание Уо/У (Ум) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) кВ | Ядр Но.оф | Зона поперечного сечения проводника (мм2) | |
| изоляция кслпе | 1 ядр ядра 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв мм | |
| Ядр Ку | Ядр Ал | ||
| ИДЖВ, Н2ССИ; Силовой кабель обшитый ПВК | ИДЖЛВ, НА2ССИ; Силовой кабель обшитый ПВК | ||
| ИДЖВ22; стальная лента бронированная, ПВК обшила силовой кабель | ИДЖЛВ22; стальная лента бронированная, ПВК обшила силовой кабель | ||
| ИДЖВ32, ИДЖВ42; стальной провод бронированный, ПВК обшил силовой кабель | ИДЖЛВ32, ИДЖЛВ42; стальной провод бронированный, ПВК обшил силовой кабель | ||
| изоляция пвк | |||
| Ядр Ку | Ядр Ал | ||
| ВВ (ВИ); Силовой кабель ПВК (ПЭ) обшитый | ВЛВ (ВЛИ); Силовой кабель ПВК (ПЭ) обшитый | ||
| ВВ22 (ВВ23); стальная лента бронированная, ПВК (ПЭ) обшила силовой кабель | ВЛВ22 (ВЛВ23); стальная лента бронированная, ПВК (ПЭ) обшила силовой кабель | ||
| ВВ32 (ВВ33), ВВ42 (ВВ43); стальной провод бронированный, ПВК (ПЭ) обшил силовой кабель | ВЛВ32 (ВЛВ33), ВЛВ42 (ВЛВ43); стальной провод бронированный, ПВК (ПЭ) обшил силовой кабель | ||
| Ном. Поперечное сечение проводника | Нет стренг/Дя. проводника | Толщина изоляции | Толщина внутренней оболочки | Стальная толщина ленты | Толщина оболочки | Приблизительно О.Д. | Приблизительно вес | Максимальн Д.К Сопротивление проводника (℃ 20) | А.К напряжения тока испытания | Настоящая оценка | |
| мм2 | пк/мм | мм | мм | мм | мм | (мм) | кг/км | Ω /km | кВ/5мин | В воздухе (а) | В почве (а) |
| 3 × 35 | 7/2.52 | 5,5 | 1,8 | 2 × 0,5 | 2,9 | 58,0 | 4840 | 0,524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5,5 | 1,8 | 2 × 0,5 | 3,0 | 61,0 | 5463 | 0,387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,1 | 65,0 | 6446 | 0,268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,2 | 68,0 | 7457 | 0,193 | 42 | 255 | 265 |
| 3 × 120 | 24/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,3 | 71,0 | 8459 | 0,153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,4 | 75,0 | 10555 | 0,124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,5 | 78,0 | 11925 | 0,0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,7 | 83,0 | 13959 | 0,0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,9 | 88,0 | 16314 | 0,0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2.97 | 5,5 | 2,3 | 2 × 0,8 | 4,1 | 95,0 | 19032 | 0,047 | 42 | 565 | 520 |
Сертификаты
ИСО, КЭ, КЭМА, ИЭК, РоХС, ККК, П3К и больше других по требованию
Приказывая совет
Расклассифицированное напряжение тока
Стандарт применения: ИЭК/БС/УЛ/ГБ
Количество ядров
Конструкция $ размера проводника
Тип изоляции
Арморед или унарморед. Если панцырь, тип панцыря & материал
Требование оболочки
Длина требования к кабеля & упаковки
Другое требование
