Underground Power Armoured Electrical Cable HT 3 Phase Distribution Copper

ХТ электрического кабеля подземной силы бронированный медь распределения 3 участков

  • Высокий свет

    проводка бронированного кабеля

    ,

    бронированный силовой кабель

  • проводник
    чистая медь 99,997%
  • Образца
    бесплатно
  • бронированный материал
    Стальной провод armored
  • Материал экрана
    медная лента
  • Наружная оболочка
    ПВХ
  • стандарт
    IEC60502-2
  • наружный цвет оболочки
    Чернота или красный цвет
  • Место происхождения
    Китай
  • Фирменное наименование
    HOLD-ONE
  • Сертификация
    KEMA/CE/TUV/ISO/CE
  • Количество мин заказа
    500
  • Цена
    USD 3.88-9.89/M
  • Упаковывая детали
    Деревянный барабанчик
  • Время доставки
    7 дней
  • Условия оплаты
    L / C, T / T

ХТ электрического кабеля подземной силы бронированный медь распределения 3 участков

Бронированный ХТ электрического кабеля силовой кабель медного кабеля распределения 3 участков подземный

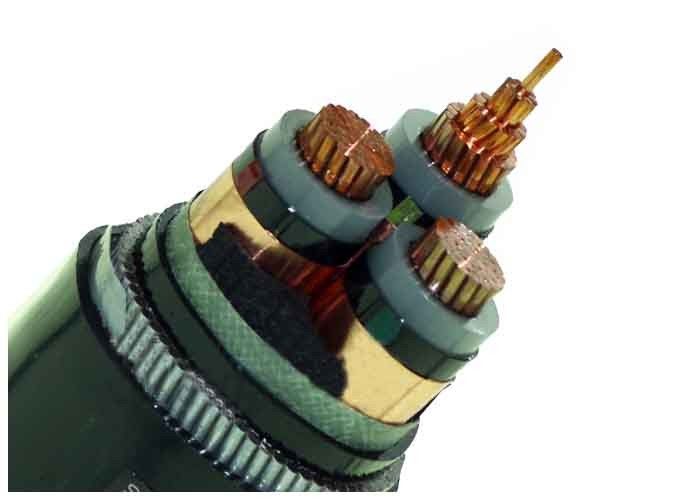

Конструкция



Кабель Ку/СЛПЭ/СТА/ПВК бронированный электрический



- Круглое обнаженное алюминиевое ядр, который сели на мель согласно ИЭК 60228
- Внутренний полу-проводной слой
- Изоляция СЛПЭ ядра
- Таблица расцветки согласно ХД 308 С2
- Наружный полу-проводной слой
- Полу-проводная лента
- Медный экран ленты
- Заполнитель
- Оболочка ПВК внутренняя
- Гальванизированный стальной панцырь (STA) ленты



Применение

Использованный для линии передачи энергии и распределения с напряжением тока расклассифицировал на 35кВ и ниже.
Высокий и средний силовой кабель напряжения тока для статического применения в земле, внутри и вне объекты, на открытом воздухе, в каналах кабеля, в воде, в условиях где кабели не подвергаются действию более тяжелого механического стресса и растяжимого напряжения.



Силовой кабель МВ (11кв 15кв 33кв)
Модель и описание Уо/У (Ум) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) кВ Ядр Но.оф Зона поперечного сечения проводника (мм2)
изоляция кслпе 1 ядр ядра 3 10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв мм
Ядр Ку
ИДЖВ, Н2ССИ; Силовой кабель обшитый ПВК
ИДЖВ22; стальная лента бронированная, ПВК обшила силовой кабель
ИДЖВ32, ИДЖВ42; стальной провод бронированный, ПВК обшил силовой кабель
Ядр Ал
ИДЖЛВ, НА2ССИ; Силовой кабель обшитый ПВК
ИДЖЛВ22; стальная лента бронированная, ПВК обшила силовой кабель
ИДЖЛВ32, ИДЖЛВ42; стальной провод бронированный, ПВК обшил силовой кабель







Стандартный

Интернатионал: ИЭК 60502, ИЭК 60228
Китай: ГБ/Т 12706
Другие стандарты как БС, ДИН и ИКЭА по требованию


Технические данные:

Максимальная температура проводника: под нормальным (90 ОК), аварийной ситуацией (130ОК) или коротким замыканием отсутствие больше чем 5 условий с (250℃).
Минимальн Окружающ Темп. 0 ОК, после установки и только когда кабель в фиксированном положении
Минимальный радиус загиба: кабель О.Д 15 кс для одиночного ядра
кабель О.Д 12 кс для мулти ядра

Напряжение тока теста 6 / 10   кВ [кВ] 21 / 5 МИН.
  12 / 20   кВ [кВ] 42 / 5 МИН.
  18 / 30   кВ [кВ] 63 / 5 МИН.
Диапазон температур в движении   -5°К пашут +70°К
  фиксированный   -20°К пашут +70°К
Рабочая температура короткое замыкание °К 250
Время короткого замыкания максимальный. [сек] 5
Радиус загиба минимальный. диаметр кс 15
Воспламеняемость стандартный   ЭН 60332-1-2
