| MOQ: | 300 метров |
| цена: | US$0.51- US$125 / Meter |
| standard packaging: | Деревянные барабанчики |
| Delivery period: | 7-15 дней |
| payment method: | T / T, L / C |
| Supply Capacity: | 25.000 KMs в месяц |
Этот продукт применим к линии передачи энергии и распределения с напряжением тока расклассифицированным АК (У0/У) системы 3.6/6кВ-26/36кВ. Он направлен в воздухе (рамке канатного моста, крытой поддержке стены, и подносе) и почве (сразу канава похороненные, кабель, ект трубы.) соответственно согласно разнице структуры слоя защиты.

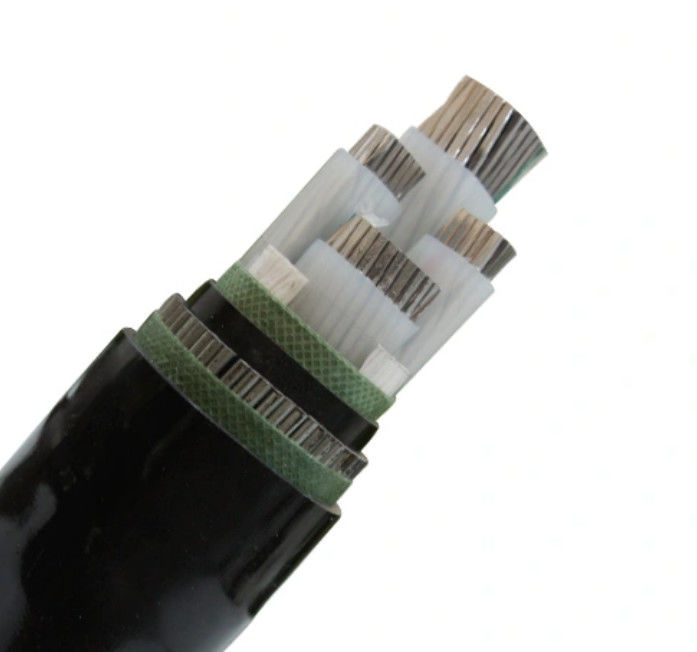

Конструкция
1 ....., который сели на мель обнаженная медь
2 ..... внутренних слоя полу-проводя материала
..... изоляция ядра 3 взаимн соединенного полиэтилена
4 ..... наружных слоя полу-проводя материала
..... полу-проводя лента 5
..... экран 6 медных проволок
7 ..... заполнителей прокладка, пряжа, или бумага
не сплетенное 8 ..... в оболочке лента или пламя - ретардант
9 ..... прессовали заволакивание ПВК внутреннее
10…. Провод нержавеющей стали бронированный
11…. Общая оболочка: поливинилхлорид (ПВК) или ФР-ПВК, ПЭ, ЛСОХ
| Силовой кабель МВ (11кв 15кв 33кв) | ||
| Модель и описание Уо/У (Ум) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) кВ | Ядр Но.оф | Зона поперечного сечения проводника (мм2) |
| изоляция кслпе | 1 ядр ядра 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв мм |
| Ядр Ку | ||
| ИДЖВ, Н2ССИ; Силовой кабель обшитый ПВК | ||
| ИДЖВ22; стальная лента бронированная, ПВК обшила силовой кабель | ||
| ИДЖВ32, ИДЖВ42; стальной провод бронированный, ПВК обшил силовой кабель | ||
| Ядр Ал | ||
| ИДЖЛВ, НА2ССИ; Силовой кабель обшитый ПВК | ||
| ИДЖЛВ22; стальная лента бронированная, ПВК обшила силовой кабель | ||
| ИДЖЛВ32, ИДЖЛВ42; стальной провод бронированный, ПВК обшил силовой кабель | ||
Применение
Использованный в станциях трансформатора, переключая блоках, в электрических станциях электричества и промышленных предприятиях. Средний силовой кабель напряжения тока для статического применения в земле, внутри и вне объекты, на открытом воздухе, в каналах кабеля, в воде, в условиях где кабели не подвергаются действию более тяжелого механического стресса и растяжимого напряжения.
Стандарты
Интернатионал: ИЭК 60502-2, ИЭК 60228
Китай: ГБ/Т 12706.2-2008
Другие стандарты как БС, ДИН и ИКЭА по требованию
Технические данные:
| Напряжение тока теста | 6 / 10 кВ | [кВ] | 21 / 5 МИН. |
| 12 / 20 кВ | [кВ] | 42 / 5 МИН. | |
| 18 / 30 кВ | [кВ] | 63 / 5 МИН. | |
| Диапазон температур | в движении | -20°К пашут +90°К | |
| фиксированный | -20°К пашут +90°К | ||
| Рабочая температура | короткое замыкание | °К | 250 |
| Время короткого замыкания | максимальный. | [сек] | 5 |
| Радиус загиба | минимальный. | диаметр кс | 15 |
| Воспламеняемость | стандартный | ЭН 50265-2-1 |
УПАКОВКА И ДОСТАВКА
Весь кабель для экспортировать хорошо упакован и защищен деревянными барабанчиком или древесиной и стальным барабаном. Материал упаковки зависится от веса и размера кабеля. После того как хорошо упакованные тросовые ролики отправили в морской порт, они нагружены в контейнер 20 ФТ или контейнер 40 ФТ. Весь тросовый ролик твердо зафиксирован ремнем безопасности для того чтобы убеждаться, никакое движение во время перевозки моря. Размер контейнера чосед согласно весу товаров нагруженных итогом или согласно требованию к клиента.
|
|
