Место происхождения Китай
Фирменное наименование QINGDAO YICABLE CABLE
Сертификация ISO,CE,IEC,TUV,KEMA
Подробная информация о продукте
Цвет изоляции:
Красный, синий, зеленый
Щит:
Медная лента
Дирижер:
Многожильная медь
Куртка:
ПВХ
Образец:
Бесплатно
Бронированный:
Круглая стальная проволока.
Выделить:

33KV стальной проволоки бронированный кабель

,

3x95 SQMM натянутый медный кабель

,

среднее напряжение голый медный кабель

Условия оплаты и доставки
Количество мин заказа
300 m
Цена
USD3.6-7.86/M
Упаковывая детали
Деревянный барабанчик
Время доставки
7 дней
Условия оплаты
Л/К, Т/Т
Поставка способности
863790КМ/век
Описание продукта

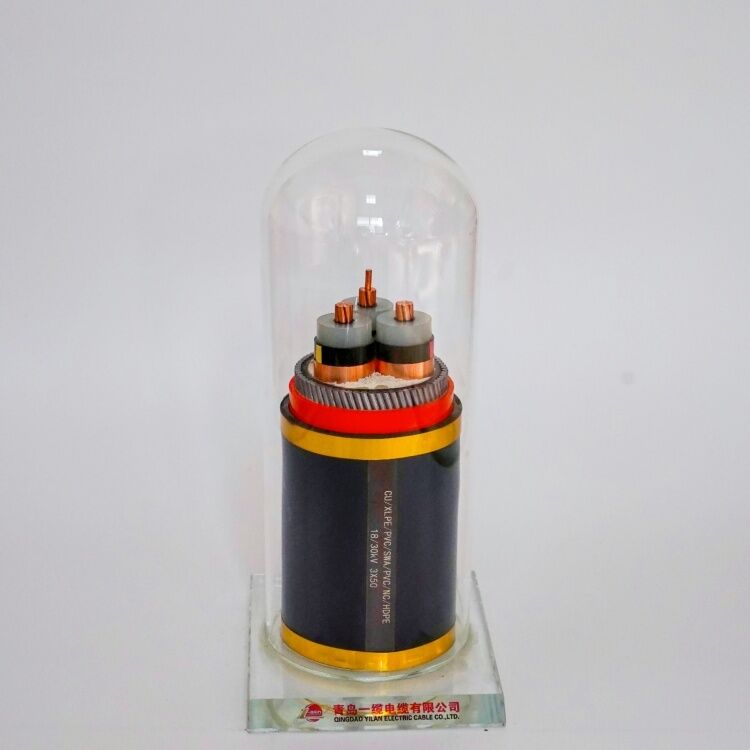

Силовой кабель 33КВ 3кс95 СКММ среднего напряжения компактного медного проводника СВА Бронированный


Строительство:1 ..... многожильная неизолированная медь, 2 ..... внутренний слой из полупроводникового материала, 3 ..... изоляция жил из сшитого полиэтилена, 4 ..... наружный слой из полупроводникового материала, 5 ..... полупроводниковая лента, 6 ..... экран из медных проволок,7 ..... Лента наполнителя, пряжа или бумага,8 ..... Нетканый материалОберточная лента или огнезащитный материал,9 ..... ЭкструдированныйВнутреннее покрытие из ПВХ, 10.... Армированный алюминиевой проволокой, 11.... Общая оболочка: поливинилхлорид (ПВХ) или огнестойкий ПВХ, PE, LSOH


Приложение:1. Применяется в трансформаторных подстанциях, коммутационных блоках, на электростанциях и промышленных предприятиях. Силовой кабель среднего напряжения для статического применения в земле, внутри и снаружи объектов, на открытом воздухе, в кабельных каналах, в воде, в условиях, когда кабели не подвергаются более сильным механическим нагрузкам и растягивающим нагрузкам. 2. Чтобы избежать воздействия внешнего воздействия, между проводником и изоляцией выдавливается клеящий полупроводниковый слой, а также концентрический медный проводник, обеспечивающий ограничение электрического поля и устойчивость к частичным разрядам. 3. Благодаря очень низкому коэффициенту диэлектрических потерь, который остается постоянным в течение всего срока эксплуатации, а также отличным изоляционным свойствам материала из сшитого полиэтилена, прочно сращенного в продольном направлении с внутренним и внешним экраном из полупроводникового материала (экструдированного за один процесс), кабель имеет высокую эксплуатационную надежность.


Стандарты: Международный: МЭК 60502-2, МЭК 60228; Китай: ГБ/Т 12706.2-2008; Другие стандарты, такие какBS,DIN и ICEA по запросу


Технические характеристики:


Силовой кабель среднего напряжения (от 6 до 35 кВ)
Модель и описание Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)кВ № ядра Площадь поперечного сечения проводника (мм2)
изоляция из сшитого полиэтилена 1 ядро ​​3 ядра 10 16 25 35 70 95 120 150 185 240 300 400 500 630 кв. мм
Медное ядро Аль Кор
YJV, N2XSY;Сетевой кабель в ПВХ оболочке YJLV, NA2XSY; Силовой кабель с ПВХ оболочкой
YJV22; армированный стальной лентой, силовой кабель с ПВХ-оболочкой YJLV22; армированный стальной лентой, силовой кабель с ПВХ-оболочкой
YJV32, YJV42; армированный стальной проволокой, силовой кабель с ПВХ-оболочкой YJLV32, YJLV42; армированный стальной проволокой, силовой кабель с ПВХ-оболочкой


Технические данные:


Испытательное напряжение 6/10 кВ [кВ] 21 / 5 мин.

12/20 кВ [кВ] 42/5 мин.

18/30 кВ [кВ] 63/5 мин.
Диапазон температур в движении
от -20°С до +90°С

зафиксированный
от -20°С до +90°С
Рабочая температура короткое замыкание °С 250
Время короткого замыкания макс. [сек] 5
Радиус изгиба мин. х диаметр 15
Воспламеняемость стандартный
ЭН 50265-2-1


Заказ


Номинальное напряжение

Стандарт применения: IEC/BS/UL/GB

Количество ядер

Размер проводника $ Конструкция

Тип изоляции

Бронированный или небронированный. Если броня, тип и материал брони.

Требование к оболочке

Длина кабеля и требования к упаковке

Другое требование


Технические параметры


Ном. Сечение проводника Пряди №/диаметр. Дирижера Толщина изоляции Толщина внутренней оболочки Диам. Броневой проволоки Толщина оболочки Прибл. ОД

Прибл.

Масса

 Макс. Сопротивление постоянного тока проводника (20 ℃) Испытательное напряжение переменного тока Текущий рейтинг
мм2 шт/мм мм мм мм мм (мм) кг/км Ом/км кВ/5мин В воздухе (А) В почве(А)
1 × 50 10/2,52 8 1.2 2.0 2.2 40,0 2857 0,387 63 210 215
1 × 70 14/2,52 8 1.2 2.0 2.3 42,0 3166 0,268 63 260 265
1 × 95 19/2,52 8 1.2 2.0 2.3 43,0 3499 0,193 63 320 315
1 × 120 24/2.52 8 1.3 2,5 2.4 46,0 4264 0,153 63 370 360
1 × 150 30/2,52 8 1,4 2,5 2,5 48,0 4671 0,124 63 420 405
1 × 185 37/2,52 8 1,4 2,5 2,5 49,0 5121 0,0991 63 480 455
1 × 240 48/2,52 8 1,4 2,5 2.6 52,0 5780 0,0754 63 565 530
1 × 300 61/2,52 8 1,4 2,5 2,7 54,0 6482 0,0601 63 650 595
1 × 400 61/2,97 8 1,4 2,5 2,8 58,0 7657 0,0470 63 755 680
1 × 500 61/3.23 8 1,6 2,5 2,9 61,0 8894 0,0366 63 865 765


Этот продукт применим к линиям передачи и распределения электроэнергии с номинальным напряжением переменного тока (U0/U) системы 3,6/6 кВ-26/36 кВ. Он прокладывается в воздухе (рама кабельного моста, внутренняя настенная опора и лоток) и почве (прямо заглубленный, кабельная траншея, трубы и т. д.) соответственно в соответствии с разницей в структуре защитного слоя.


УПАКОВКА И ДОСТАВКА

Все кабели для экспорта хорошо упакованы и защищены деревянным барабаном или деревянным и стальным барабаном.

Упаковочный материал зависит от веса и размера кабеля.

Полезная информация, информация о производителе и информация о клиенте прочно напечатаны на барабане каждого размера.


После того, как хорошо упакованные кабельные барабаны отправляются в морской порт, они загружаются в 20-футовый или 40-футовый контейнер. Все кабельные барабаны прочно закреплены ремнями безопасности, чтобы обеспечить отсутствие движений во время морской перевозки.

Размер контейнера выбирается в зависимости от общего веса загружаемого товара или по требованию клиента.


Услуги


* Мы являемся одним из крупнейших производителей электрических проводов и силовых кабелей в Китае и имеем более 20 лет опыта производства и маркетинга.
* Мы принимаем OEM. Размер и материал кабеля настраиваются по индивидуальному заказу. Приветствуется собственный логотип и собственный дизайн. Мы изготовим согласно вашему требованию и описанию;
* Пожалуйста, отправьте нам запрос для получения дополнительной информации о продуктах, и мы дадим вам отзыв в течение 12 часов.
