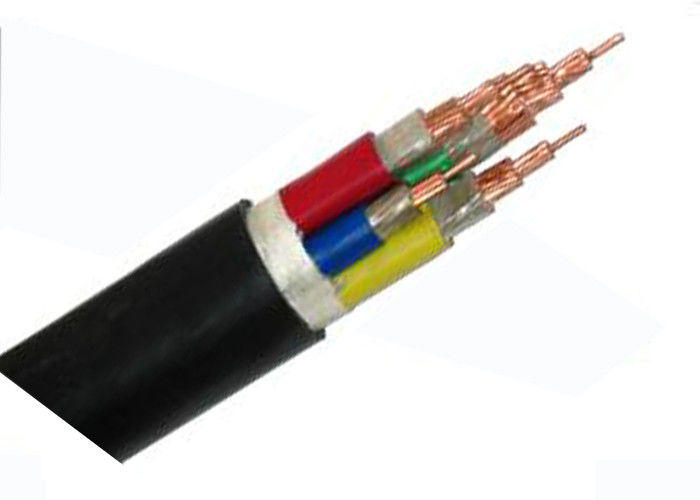

Электрический ФРК 4 вырезает сердцевина из теплостойкого кабеля температура 90℃ 1.5мм до 800мм
Структура кабеля
Проводник: Проводник класса 1,2,5 гибкий медный
Экран: Лента слюды
Изоляция: ПВК или ЛСЗХ ПО
Оболочка: ПВК: (Опционный)
Расклассифицированное напряжение тока: 450/750В
Стандарт:
ИЭК 60227 ИЭК 60502,60331, ИЭК 60331, ИЭК 601034, ИЭК60754ГБ306.1-2001 ГБ/Т 12706ДО91, ГБ/Т18380.3-2001
КЭ, ККК, КЭМА
Конструкции
Проводник: Проводник сели на мель циркуляром, который медный, соответствует классу 2 ИЭК 60228
Изоляция: СЛПЭ/А
Внутреннее заволакивание: ЛСОХ
Оболочка: ЛСОХ, чернота
Применения
Использованный для высотного здания, больницы, театра, электростанции, тоннеля метро или нефтехимической промышленности или другого особенного места требуемых для низкого дыма, кабеля зеро галоида чистого и безопасного.
Стандарты
Интернатионал: ИЭК 60502, ИЭК760331, ИЭК601034 ИЭК 6022
Китай: ГБ306.1-2001 ГБ/Т 12706ДО91, ГБ/Т18380.3-2001
Другие стандарты как БС, ДИН и ИКЭА по требованию
Сертификаты
КЭ, РоХС, ККК, КЭМА и больше других по требованию
Ном. Поперечное сечение проводника | Толщина изоляции | Оболочка | Приблизительно. | Приблизительно | Максимальн Д.К. Сопротивление проводника (20°К) | Напряжение тока теста | Настоящая оценка | |
мм2 | мм | Толщина | О.Д. | Вес | Ω/км | А.К | ||
мм | мм | кг/км | кВ/5мин | В воздухе (а) | В почве (а) | |||
1×1.5 | 0,7 | 1,8 | 7,7 | 81 | 12,1 | 3,5 | 22 | 33 |
4×1.5 | 0,7 | 1,8 | 14,4 | 241 | 12,1 | 3,5 | 20 | 27 |
4×2.5 | 0,7 | 1,8 | 15,4 | 295 | 7,41 | 3,5 | 26 | 35 |
4×4 | 0,7 | 1,8 | 16,5 | 369 | 4,61 | 3,5 | 34 | 45 |
4×6 | 0,7 | 1,8 | 17,8 | 463 | 3,08 | 3,5 | 43 | 57 |
4×10 | 0,7 | 1,8 | 20,9 | 667 | 1,83 | 3,5 | 60 | 77 |
4×16 | 0,7 | 1,8 | 23,4 | 930 | 1,15 | 3,5 | 83 | 105 |
4×25 | 0,9 | 1,8 | 27,1 | 1351 | 0,727 | 3,5 | 105 | 125 |
4×35 | 0,9 | 1,8 | 29,5 | 1772 | 0,524 | 3,5 | 125 | 155 |
4×50 | 1 | 1,9 | 38,4 | 2380 | 0,387 | 3,5 | 160 | 185 |
4×70 | 1,1 | 2 | 43,2 | 3302 | 0,268 | 3,5 | 200 | 225 |
4×95 | 1,1 | 2,2 | 47,3 | 4330 | 0,193 | 3,5 | 245 | 270 |
4×120 | 1,2 | 2,3 | 52,5 | 5374 | 0,153 | 3,5 | 285 | 310 |
4×150 | 1,4 | 2,5 | 58,3 | 6655 | 0,124 | 3,5 | 325 | 345 |
4×185 | 1,6 | 2,7 | 64,7 | 8246 | 0,0991 | 3,5 | 375 | 390 |
4×240 | 1,7 | 2,9 | 73,1 | 10569 | 0,0754 | 3,5 | 440 | 450 |
4×2.5+1×1.5 | 0,7 | 1,8 | 16,5 | 313 | 7,41 | 26 | 35 | |
4×4+1×2.5 | 0,7 | 1,8 | 17,7 | 424 | 4,61 | 34 | 45 | |
4×6+1×4 | 0,7 | 1,8 | 19,1 | 535 | 3,08 | 43 | 57 | |
4×10+1×6 | 0,7 | 1,8 | 22,1 | 760 | 1,83 | 60 | 77 | |
4×16+1×10 | 0,7 | 1,8 | 25,1 | 1071 | 1,15 | 83 | 105 | |
4×25+1×16 | 0,7 | 1,8 | 29 | 1556 | 0,727 | 105 | 125 | |
4×35+1×16 | 0,9 | 1,9 | 31,4 | 1976 | 0,524 | 125 | 155 | |
4×50+1×25 | 1 | 2,1 | 36 | 2689 | 0,387 | 160 | 185 | |
4×70+1×35 | 1,1 | 2,2 | 41,1 | 3719 | 0,268 | 200 | 225 | |
4×95+1×50 | 1,1 | 2,4 | 46,3 | 4903 | 0,193 | 245 | 270 | |
4×120+1×70 | 1,2 | 2,5 | 51 | 6165 | 0,153 | 285 | 310 | |
4×150+1×70 | 1,4 | 2,7 | 55,8 | 7431 | 0,124 | 325 | 345 | |
4×185+1×95 | 1,6 | 2,9 | 62,1 | 9192 | 0,0991 | 375 | 390 | |
4×240+1×120 | 1,7 | 3,1 | 68,8 | 11860 | 0,0754 | 440 | 450 |
Характеристики Оператинг
1, долгосрочная позволяемая рабочая температура проводника кабеля ≤70°К
2, самая высокая работая температура кабеля в случае короткого замыкания (самый длинный прошлый раз нет над 5с): проводник кабеля ≤300мм2 ≤160°К, кондуктор≤ 140°К. кабеля ≥300 мм2.
3, кладя температура над 0℃, допустимым радиусом загиба кабеля: для кабеля одиночного ядра унарморед, быть никакой меньше чем 20 раз его наружный диаметр; для кабеля мульти-ядра унарморед, быть никакой меньше чем 15 раз его наружный диаметр
4, с свойством плам-ретардант, ЗА, ЗБ, ЗК, ЗД 4 типа
5, продукт применимо на АК линии передачи и распределения 50 Хз с расклассифицированным напряжением тока 0.6/1КВ
Мы изготовление в этом, который хранят в течение многих лет, мы можем предложить нашим клиентам кабели с хорошим качеством и ценой.
Мы задушевно приветствуем клиентов в стране и за рубежом для того чтобы обсудить и объединить с нами!!!
