Он используется для передачи и распределения энергии в системе передачи и распределения энергии 35 кВ или ниже.нефтехимическая промышленность и связи в полной замене кабеля изоляции из бумаги, погруженного в нефть, и в частичной замене кабеля изоляции из ПВХ.
Использование функций:
1Номинальное напряжение: Uo/U: 26/35 кВ, 21/35 кВ, 12/20 кВ (24 кВ), 8.7/10 кВ, 8.7/15 кВ, 6/6 кВ, 6/10 кВ.
2Номер ядра: одноядерный, трехядерный.
3Наиболее высокая допустимая рабочая температура проводника для длительной работы составляет 90oC. При коротком замыкании (максимальная продолжительность работы не превышает 5 секунд).Максимальная температура для проводника не более 250 °C..
4. D.C Сопротивление проводника соответствует требованиям GB/T3956-1997.
5Температура окружающей среды не должна быть ниже нуля, в противном случае она должна быть предварительно подогрета.
6Кабель прокладывается без горизонтального предела падения. Минимальный радиус изгиба трехядерного кабеля не должен быть меньше 12 раз внешнего диаметра кабеля.
7Испытание рабочего частотного напряжения:
Для кабеля с Uo 3,6 кВ и ниже: 2,5 Uo + 2 кВ/5 мин без пробоя.
Для кабеля с Uo от 3,6 кВ до 18 кВ: 3,5 Uo/5 мин без пробоя.
Для кабеля с Uo 21 кВ и 26 кВ: 2,5 Uo/30 мин без пробоя.
8Испытание частичного разряда: объем разряда не должен превышать 10% при температуре 1,73 °C для кабеля.
В данную серию входят:
Медное (алюминиевое) ядро, изолированные XLPE и обтянутые кабели питания.
Медное (алюминиевое) ядро, изолированное XLPE, PE-обшитые кабели питания.
Медное (алюминиевое) ядро, изолированное XLPE, стальная лента, бронированная ПВХ-кабелями.
Медное (алюминиевое) ядро, изолированное XLPE, стальная ленточная броня, PE обшитые кабели питания.
Медное (алюминиевое) ядро, изолированное XLPE, железная проволока бронирования, ПВХ обшитые кабели питания.
Медное (алюминиевое) ядро, изолированное XLPE, броня из стальной проволоки, кабели питания с PE-оболочкой
Технические данные
Номинальное напряжение: 0,6/1kV, 1,8/3kV, 6/10kV, 8,7/10kV, 8,7/15kV, 12/20kV, 18/30kV, 21/35kV, 26/35kV
Максимальная температура проводника: ниже нормы (90°C), чрезвычайные ситуации (130°C) или короткого замыкания не более 5 с (250°C) условия.
Минимальная температура окружающей среды0°C, после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 20 x кабельный O.D для одноядерных небронированных кабелей
15 x кабеля O.D для одноядерных бронированных кабелей
15 x кабеля O.D для многоядерных небронированных кабелей
12 x кабеля O.D для многоядерных бронированных кабелей
Установка
Этот кабель может быть установлен в канале, подносе или прямом погребении. Рекомендуется следовать инструкциям по установке, указанным в местном электрическом кодексе или в любом эквивалентном,так что защита людей и целостность продукта не будут подвергаться воздействию эффективности в установке.
1Продукция в основном соответствует стандарту IEC 60502, также может быть произведена в соответствии с требованиями OEM и другими стандартами, такими как стандарт BS, стандарт DIN, стандарт ASTM и т. Д.
Напряжение составляет до 35 кВ, площадь поперечного сечения может быть до 400 кв.м (медная или алюминиевая проводники).максимальная температура проводника не должна превышать 250 градусов.

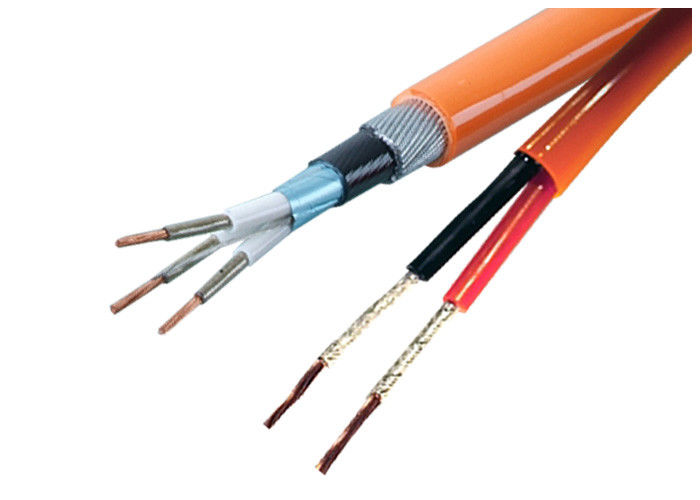

2Краткое описание:
Одноядерные или многоядерные
Проводник из меди или алюминия
Изоляция XLPE
Медная лента или медная проволока
Стержни из оцинкованной стали
ПВХ или ПЭ оболочка
