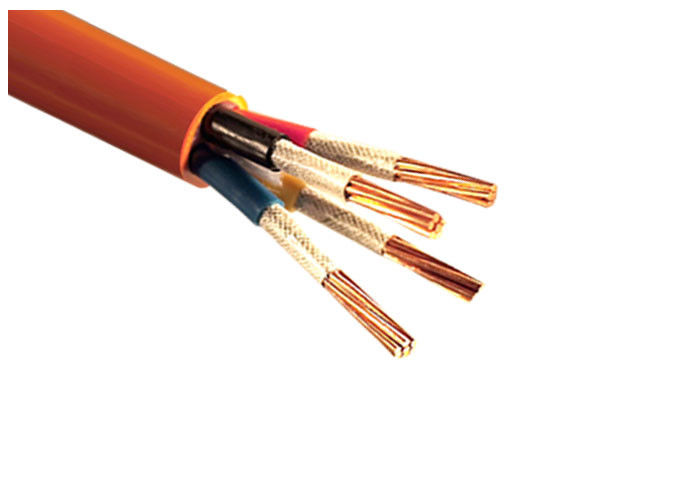

Сила экрана ЛВ 0,6/1кВ ФРК ленты слюды 4 ядер используемая для высокой температуры
Приложения
Используется для линий передачи и распределения электроэнергии с номинальным напряжением 35 кВ и ниже. По сравнению с силовым кабелем с ПВХ-изоляцией силовой кабель из сшитого полиэтилена обладает не только характеристиками превосходной электрической энергии, механизма, устойчивости к нагреву и старению, устойчивости к воздействию окружающей среды и химической коррозии, но также простой структурой, легким весом, отсутствием ограничений при прокладке и допуском к высоким температурам для длительной работы.
Стандарты
Международный: МЭК 60502-2, МЭК 60228.
Китай: ГБ/Т 12706.2-2008
Другие стандарты, такие какBS,DIN и ICEA по запросу
Технические данные
Номинальное напряжение:0,6-КВ
Макс.Температура проводника.: нормальный (90°С), короткое замыкание не более 5 с (максимальная температура проводника не должна превышать 250°С )
Мин. Аокружающая средаТэмп.:Кабель должен быть предварительно нагрет, если температура окружающей среды ниже 0.°С
Мин.Радиус изгиба:одножильный кабель 20(д+д)±5%
Многожильный кабель 15(д+д)±5%
Номинальное напряжение: 0,6/1 кВ
Диапазон номинального поперечное сечение:1 жила: 1,5 мм2 ~ 300 мм2 Многожильный: 0,75 мм2 ~ 35 мм2
Приложение:
Эти кабели прокладываются для подачи электроэнергии на основные службы здания, включая пожарную сигнализацию,
спринклерная система управления, системы аварийного и эвакуационного освещения и дымоудаления,
например, высотные здания и квартиры, аэропорты, торговые центры, кинотеатры, автомобильные и железнодорожные туннели.
Конструкции
Дирижер: Класс 1/2. Провода из отожженной меди, одножильные или многожильные, с намоткой из слюдяной ленты.
Изоляция:Соединение из сшитого полиэтилена или LSZH
Оболочка:соединение ЛСЖ
Основной цвет:красный, черный, синий, белый для активной жилы, зеленый/желтый для жилы заземления, оранжевый, красный или черный для оболочки
Макс. Рабочая температура:100 метров в рулоне или деревянном барабане или согласно требованию
Производственная мощность:20 км/день
МОК:5000 метров для маленького размера, 1000 метров для большого размера.
Сертификаты
CE, RoHS, CCC, KEMA и другие по запросу.
| Ном. Сечение проводника |
Толщина изоляции |
ножны |
Прибл. |
Приблизительно |
Макс. Сопротивление проводника постоянному току (20°C) |
Испытательное напряжение |
Текущий рейтинг |
| мм2 |
мм |
Толщина |
ОД |
Масса |
Ом/км |
переменного тока |
| |
|
мм |
мм |
кг/км |
|
кВ/5мин |
В воздухе(А) |
В почве(А) |
| 1×1,5 |
0,7 |
1,8 |
7,7 |
81 |
12.1 |
3,5 |
22 |
33 |
| 4×1,5 |
0,7 |
1,8 |
14,4 |
241 |
12.1 |
3,5 |
20 |
27 |
| 4×2,5 |
0,7 |
1,8 |
15,4 |
295 |
7.41 |
3,5 |
26 |
35 |
| 4×4 |
0,7 |
1,8 |
16,5 |
369 |
4,61 |
3,5 |
34 |
45 |
| 4×6 |
0,7 |
1,8 |
17,8 |
463 |
3.08 |
3,5 |
43 |
57 |
| 4×10 |
0,7 |
1,8 |
20,9 |
667 |
1,83 |
3,5 |
60 |
77 |
| 4×16 |
0,7 |
1,8 |
23,4 |
930 |
1.15 |
3,5 |
83 |
105 |
| 4х25 |
0,9 |
1,8 |
27.1 |
1351 |
0,727 |
3,5 |
105 |
125 |
| 4×35 |
0,9 |
1,8 |
29,5 |
1772 г. |
0,524 |
3,5 |
125 |
155 |
| 4×50 |
1 |
1,9 |
38,4 |
2380 |
0,387 |
3,5 |
160 |
185 |
| 4х70 |
1.1 |
2 |
43,2 |
3302 |
0,268 |
3,5 |
200 |
225 |
| 4×95 |
1.1 |
2.2 |
47,3 |
4330 |
0,193 |
3,5 |
245 |
270 |
| 4×120 |
1.2 |
2.3 |
52,5 |
5374 |
0,153 |
3,5 |
285 |
310 |
| 4×150 |
1,4 |
2,5 |
58,3 |
6655 |
0,124 |
3,5 |
325 |
345 |
| 4×185 |
1,6 |
2,7 |
64,7 |
8246 |
0,0991 |
3,5 |
375 |
390 |
| 4×240 |
1,7 |
2,9 |
73,1 |
10569 |
0,0754 |
3,5 |
440 |
450 |
| 4×2,5+1×1,5 |
0,7 |
1,8 |
16,5 |
313 |
7.41 |
|
26 |
35 |
| 4×4+1×2,5 |
0,7 |
1,8 |
17,7 |
424 |
4,61 |
|
34 |
45 |
| 4×6+1×4 |
0,7 |
1,8 |
19.1 |
535 |
3.08 |
|
43 |
57 |
| 4×10+1×6 |
0,7 |
1,8 |
22.1 |
760 |
1,83 |
|
60 |
77 |
| 4×16+1×10 |
0,7 |
1,8 |
25.1 |
1071 |
1.15 |
|
83 |
105 |
| 4×25+1×16 |
0,7 |
1,8 |
29 |
1556 г. |
0,727 |
|
105 |
125 |
| 4×35+1×16 |
0,9 |
1,9 |
31,4 |
1976 год |
0,524 |
|
125 |
155 |
| 4×50+1×25 |
1 |
2.1 |
36 |
2689 |
0,387 |
|
160 |
185 |
| 4×70+1×35 |
1.1 |
2.2 |
41,1 |
3719 |
0,268 |
|
200 |
225 |
| 4×95+1×50 |
1.1 |
2.4 |
46,3 |
4903 |
0,193 |
|
245 |
270 |
| 4×120+1×70 |
1.2 |
2,5 |
51 |
6165 |
0,153 |
|
285 |
310 |
| 4×150+1×70 |
1,4 |
2,7 |
55,8 |
7431 |
0,124 |
|
325 |
345 |
| 4×185+1×95 |
1,6 |
2,9 |
62,1 |
9192 |
0,0991 |
|
375 |
390 |
| 4×240+1×120 |
1,7 |
3.1 |
68,8 |
11860 |
0,0754 |
|
440 |
450 |
Рабочие характеристики
1. Максимальная длительная рабочая температура кабеля с ПВХ-изоляцией составляет 70°C, сшитого полиэтилена - 90°C;
2. Температура установки кабеля не должна быть ниже 0°С;
3. Максимальная температура короткого замыкания: ПВХ не превышает 160°C, сшитый полиэтилен 250°C, не более 5 секунд;
4. Допустимый радиус изгиба кабеля: не менее 10 раз D (D: внешний диаметр кабеля)
5. Идеальная химическая стабильность, устойчивость к кислотам, щелочам, жирам и органическим растворителям, а также огнезащита.
