Место происхождения Китай
Фирменное наименование QINGDAO YICABLE CABLE
Сертификация ROHS CE KEMA
Подробная информация о продукте
Рабочая температура:
℃ 90
Тип:
Нижнее напряжение 1000 В
Цвет изоляции:
Оранжевый или черный
Функция:
Огнестойкий
Образец:
Бесплатно
Приложение:
В помещениях, в туннелях, канализационных каналах, подземных
Выделить:

fire resistant wire

,

fire proof electrical cable

Условия оплаты и доставки
Количество мин заказа
500
Цена
0.38-25.6USD/M
Упаковывая детали
Деревянные барабанчик или случай
Время доставки
По расписанию
Условия оплаты
Л/К, Т/Т
Поставка способности
200KM/MONTH
Описание продукта

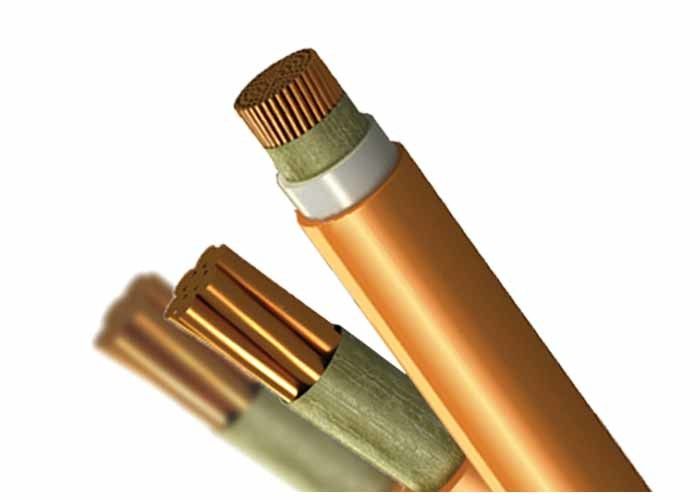

Высокотемпературный огнеупорный кабель Теплоустойчивый провод 1000В 90 °C

.

Спецификации

Кондуктор : Медь простая, прожектованная, круглая, не сжатая или круглая, сжатая или сформированная
Огневой барьер : Лента мика
Изоляция : XLPE (для FR-200) или LSOH (для FR-300)
Покрытие :

LSOH

Заявление на огнеупорный кабель питания, кабель питания с повышенной пожароопасностью

  • Этот кабель специально разработан для областей, где целостность электрической цепи имеет решающее значение для поддержания питания.Схемы управления и питания, системы пожарной сигнализации, системы связи, лифты и эскалаторы, электростанции, подземные тоннели, системы очистки сточных вод, многоэтажные здания, подземные пассажирские системы массового транспорта,аэропорты, нефтехимические заводы, отели, больницы и т.д.

Строительство для огнеупорных кабелей питания, кабелей питания, предназначенных для использования в огне

Кондуктор : Медь простая, прожектованная, круглая, не сжатая или круглая, сжатая или сформированная
Огневой барьер : Лента мика
Изоляция : XLPE (для FR-200) или LSOH (для FR-300)
Покрытие : LSOH
Цвет изоляции :

2C

3C

4C

2C+E ️ коричневый, синий + зеленый/желтый

3C+E ️ коричневый, черный, серый + зеленый/желтый

4C+E ️ коричневый, черный, серый, синий + зеленый/желтый

5C и выше

Примечание:
1Модели также содержат огнеупорный тип низковольтного кабеля питания.
2При подписании контракта необходимо указать огнестойкий тип. Например, если предпочтительным является тип A, добавьте "A" в конце "ZR", образуя "ZRA",и A обычно используется в местах, где огнестойкостьB и C следуют одному и тому же правилу. Кроме того, если после "ZR" нет буквы, кабель будет выпущен после "ZRC".

Технические данные

Номинальное напряжение: 0,6-кВ

Максимальная температура проводника: нормальная (90°C), короткое замыкание не более 5 с (наивысшая температура проводника не более 250°C)

Минимальная температура окружающей среды.:Кабель должен быть предварительно подогрет, если температура окружающей среды ниже 0°C.

Минимальный радиус изгиба: одноядерный кабель 20 ((d+D) ± 5%, многоядерный кабель 15 ((d+D) ± 5%

Пересечение проводника Толщина изоляции Покрытие Приблизительно. Приблизительно Максимальное сопротивление дискового тока проводника (20°C) Испытательное напряжение Нынешний рейтинг
мм2 мм Толщина Передозировка. Вес Ω/km A.C.
мм мм В кг/км КВ/5 мин В воздухе ((А) В почве ((А)
1х1.5 0.7 1.8 7.7 81 12.1 3.5 22 33
1х2.5 0.7 1.8 8.1 95 7.41 3.5 31 43
1х4 0.7 1.8 8.5 114 4.61 3.5 41 56
1х6 0.7 1.8 9.1 137 3.08 3.5 52 70
1х10 0.7 1.8 10.3 189 1.83 3.5 71 94
1х16 0.7 1.8 11.4 254 1.15 3.5 92 120
1х25 0.9 1.8 12.9 359 0.727 3.5 120 155
1х35 0.9 1.8 13.9 460 0.524 3.5 150 185
1х50 1 1.8 15.5 606 0.387 3.5 180 220
1х70 1.1 1.8 17.5 808 0.268 3.5 230 270
1х95 1.1 1.8 19.3 1047 0.193 3.5 285 320
1×120 1.2 1.8 20.9 1289 0.153 3.5 335 365
1×150 1.4 1.8 22.9 1582 0.124 3.5 385 410
1х185 1.6 1.8 25.2 1927 0.0991 3.5 450 465
1х240 1.7 1.8 27.7 2458 0.0754 3.5 535 540
1х300 1.8 1.9 31.2 3096 0.0601 3.5 620 610
1х400 2 2 34.8 4064 0.047 3.5 720 695
2х1.5 0.7 1.8 12.7 172 12.1 3.5 20 27
2х2.5 0.7 1.8 13.5 204 7.41 3.5 26 35
2х4 0.7 1.8 14.6 247 4.61 3.5 34 45
2х6 0.7 1.8 15.5 300 3.08 3.5 43 57
2х10 0.7 1.8 18.1 418 1.83 3.5 60 77
2х16 0.7 1.8 20.2 563 1.15 3.5 83 105
2х25 0.9 1.8 23.2 800 0.727 3.5 105 125
2х35 0.9 1.8 25.2 1026 0.524 3.5 125 155
2х50 1 1.8 28.4 1338 0.387 3.5 160 185
2×70 1.1 1.9 32.6 1804 0.268 3.5 200 225
2х95 1.1 2 36.4 2343 0.193 3.5 245 270
2×120 1.2 2.1 39.8 2891 0.153 3.5 285 310
2×150 1.4 2.3 44.2 3639 0.124 3.5 325 345
2×185 1.6 2.4 49 4458 0.0991 3.5 375 390
2×240 1.7 2.6 54.4 5696 0.0754 3.5 440 450
3х1.5 0.7 1.8 13.4 203 12.1 3.5 20 27
Три на два.5 0.7 1.8 14.2 246 7.41 3.5 26 35
3х4 0.7 1.8 15.2 304 4.61 3.5 34 45
3х6 0.7 1.8 16.4 376 3.08 3.5 43 57
3х10 0.7 1.8 19.1 534 1.83 3.5 60 77
3х16 0.7 1.8 21.4 737 1.15 3.5 83 105
3х25 0.9 1.8 24.7 1063 0.727 3.5 105 125
3х35 0.9 1.8 26.9 1380 0.524 3.5 125 155
3х50 1 1.9 30.5 1837 0.387 3.5 160 185
3×70 1.1 2 35 2490 0.268 3.5 200 225
3х95 1.1 2.1 39.1 3325 0.193 3.5 245 270
3×120 1.2 2.3 42.8 4120 0.153 3.5 285 310
3×150 1.4 2.4 47.5 5092 0.124 3.5 325 345
3×185 1.6 2.6 52.9 6245 0.0991 3.5 375 390
3×240 1.7 2.7 58.5 7996 0.0754 3.5 440 450
4х1.5 0.7 1.8 14.4 241 12.1 3.5 20 27
4х2.5 0.7 1.8 15.4 295 7.41 3.5 26 35
4х4 0.7 1.8 16.5 369 4.61 3.5 34 45
4х6 0.7 1.8 17.8 463 3.08 3.5 43 57
4х10 0.7 1.8 20.9 667 1.83 3.5 60 77
4х16 0.7 1.8 23.4 930 1.15 3.5 83 105
4х25 0.9 1.8 27.1 1351 0.727 3.5 105 125
4х35 0.9 1.8 29.5 1772 0.524 3.5 125 155
4х50 1 1.9 38.4 2380 0.387 3.5 160 185
4×70 1.1 2 43.2 3302 0.268 3.5 200 225
4х95 1.1 2.2 47.3 4330 0.193 3.5 245 270
4×120 1.2 2.3 52.5 5374 0.153 3.5 285 310
4×150 1.4 2.5 58.3 6655 0.124 3.5 325 345
4×185 1.6 2.7 64.7 8246 0.0991 3.5 375 390
4×240 1.7 2.9 73.1 10569 0.0754 3.5 440 450
5х1.5 0.7 1.8 13.6 284 12.1 3.5 20 27
5х2.5 0.7 1.8 16.6 349 7.41 3.5 26 35
5х4 0.7 1.8 17.9 441 4.61 3.5 34 45
5х6 0.7 1.8 19.3 558 3.08 3.5 43 57
5х10 0.7 1.8 22.8 809 1.83 3.5 60 77
5х16 0.7 1.8 25.6 1135 1.15 3.5 83 105
5х25 0.9 1.8 29.7 1664 0.727 3.5 105 125
5х35 0.9 1.9 32.6 2194 0.524 3.5 125 155
5х50 1 2 37.3 3013 0.387 3.5 160 185
5×70 1.1 2.1 42.9 4101 0.268 3.5 200 225
5х95 1.1 2.2 48.2 5382 0.193 3.5 245 270
5×120 1.2 2.4 52.7 6685 0.153 3.5 285 310
5×150 1.4 2.5 58.5 8363 0.124 3.5 325 345
5×185 1.6 2.7 65.1 10268 0.0991 3.5 375 390
5×240 1.7 3.1 72.3 13167 0.0754 3.5 440 450
3х2,5 плюс 1х1.5 0.7 1.8 15.2 254 7.41 3.5 26 35
3х4+1х2.5 0.7 1.8 16.3 352 4.61 3.5 34 45
3×6+1×4 0.7 1.8 17.5 440 3.08 3.5 43 57
3×10+1×6 0.7 1.8 20.1 616 1.83 3.5 60 77
3х16+1х10 0.7 1.8 22.8 865 1.15 3.5 83 105
3х25+1х16 0.7 1.8 26.2 1248 0.727 3.5 105 125
3х35+1х16 0.9 1.8 28 1557 0.524 3.5 125 155
3х50+1х25 1 1.9 32 2120 0.387 3.5 160 185
3х70+1х35 1.1 2.1 36.7 2863 0.268 3.5 200 225
3 × 95 + 1 × 50 1.1 2.2 41.1 3854 0.193 3.5 245 270
3 × 120 + 1 × 70 1.2 2.4 45.6 4857 0.153 3.5 285 310
3 × 150 + 1 × 70 1.4 2.5 49.4 5808 0.124 3.5 325 345
3 × 185 + 1 × 95 1.6 2.7 55.1 7271 0.0991 3.5 375 390
3×240+1×120 1.7 2.9 60 9269 0.0754 3.5 440 450
3х2,5 плюс 2х1.5 0.7 1.8 18.8 299 7.41 3.5 26 35
3х4+2х2.5 0.7 1.8 20 405 4.61 3.5 34 45
3×6+2×4 0.7 1.8 21.5 513 3.08 3.5 43 57
3х10+2х6 0.7 1.8 24 708 1.83 3.5 60 77
3х16+2х10 0.7 1.8 27.1 1006 1.15 83 105
3х25+2х16 0.7 1.8 30.8 1448 0.727 105 125
3х35+2х16 0.9 1.9 32.6 1760 0.524 125 155
3х50+2х35 1 2.1 37.3 2427 0.387 160 185
3х70+2х35 1.1 2.2 42.1 3338 0.268 200 225
3х95+2х50 1.1 2.4 47.8 4426 0.193 245 270
3×120+2×70 1.2 2.5 52.6 5645 0.153 285 310
3×150+2×70 1.4 2.7 56.5 6587 0.124 325 345
3х185+2х95 1.6 2.9 62.9 8225 0.0991 375 390
3×240+2×120 1.7 3.1 69.3 10453 0.0754 440 450
4х2,5 плюс 1х1.5 0.7 1.8 16.5 313 7.41 26 35
4х4+1х2.5 0.7 1.8 17.7 424 4.61 34 45
4×6+1×4 0.7 1.8 19.1 535 3.08 43 57
4х10+1х6 0.7 1.8 22.1 760 1.83 60 77
4х16+1х10 0.7 1.8 25.1 1071 1.15 83 105
4х25+1х16 0.7 1.8 29 1556 0.727 105 125
4х35+1х16 0.9 1.9 31.4 1976 0.524 125 155
4×50 + 1×25 1 2.1 36 2689 0.387 160 185
4х70+1х35 1.1 2.2 41.1 3719 0.268 200 225
4 × 95 + 1 × 50 1.1 2.4 46.3 4903 0.193 245 270
4×120+1×70 1.2 2.5 51 6165 0.153 285 310
4×150+1×70 1.4 2.7 55.8 7431 0.124 325 345
4×185+1×95 1.6 2.9 62.1 9192 0.0991 375 390
4×240+1×120 1.7 3.1 68.8 11860 0.0754 440 450
