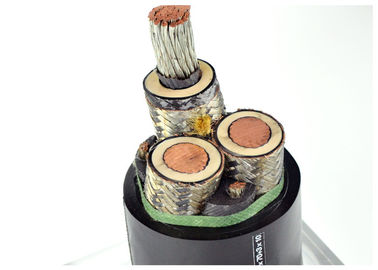

Металлическая экранированная резина обшила кабель 0,66/1,14 КВ аттестации КЭ КЭМА
гибкий металлический экранированный минируя кабель 0.66/1.14КВ (для резца угля)
1. Использование
Этот гибкий кабель обшитый резиной используемый в коалмининг. Соединение электропитания машины добычи угля и подобных оборудований.
2. Работая температура
Позволенная работая температура ядра 65° к
Свой самый небольшой радиус загиба 6 времен размеры диаметра кабеля. Желтый кабель оболочки следует подвергнуть действию в солнце для длиной.
3. Модель & применение
МИ-0.38/0.66
Резин-обшитое мобильное гибкое
Кабель минирования
Расклассифицированное напряжение тока 0.38/0.66КВ, соединение электропитания
машины добычи угля
МИП-0.66/1.14
Металлический защищать, обшитая резина
Мобильный гибкий кабель минирования
Расклассифицированное напряжение тока 0.66/1.14КВ, соединение электропитания
машины добычи угля
МК-0.38/0.66
Резин-обшитый гибкий кабель
Для машины добычи угля
Расклассифицированное напряжение тока 0.38/0.66КВ, соединение электропитания
машины добычи угля и подобных оборудований
МКП-0.66/1.14
Защищаемое резин-обшитое гибкое
Кабель для машины добычи угля
Расклассифицированное напряжение тока 0.66/1.14КВ, соединение электропитания
машины добычи угля и подобных оборудований
МКПТДЖ-0.66/1.44
Металлический защищаемый гибкий кабель резин-обшитый контролем для добычи угля
Расклассифицированное напряжение тока 0.66/1.14КВ, соединение электропитания
машины добычи угля и подобных оборудований
МЗ-0.3/0.5
Резин-обшитый гибкий кабель
Для электрического сверлильного аппарата угля
Расклассифицированное напряжение тока 0.3/0.5КВ, соединение электропитания
электрического сверлильного аппарата угля
Спецификации
| Тип | Расклассифицированное напряжение тока (КВ) | Количество ядров | Номинальный крест | ||
| Основные линии | Проведенные в земле кабельные линии | Линии управления | |||
МОЙ | 0.38/0.66 | 3 | 1 | - | 4-185 |
| МИП | 0.66/1.14 | 3 | 1 | - | 10-185 |
| МИП | 1.9/3.3 | 3 | 1 | - | 16-185 |
| МИП | 3.6/6 | 3 | 1 | - | 16-185 |
| МИП | 6/10 | 3 | 1 | - | 16-185 |
| МИП | 8.7/10 | 3 | 1 | - | 16-185 |
МК | 0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
| МКП | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
| МКП | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
МКПТ | 0.66/1.14 | 3 | 1 | 3 | 16-185 |
МКПТ | 1.9/3.3 | 3 | 1 | 3 | 16-185 |
МИПТ | 1.9/3.3 | 3 | 3 | - | 35-185 |
МИПТ | 3.6/6 | 3 | 3 | - | 16-185 |
МИПТ | 6/10 | 3 | 3 | - | 16-185 |
МИПТ | 8.7/10 | 3 | 3 | 3 | 25-185 |
МЗ | 0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
| МИК | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Снабженный стандарт
1 для кабеля сгорания не-распространения, инструмент ГБ12972
2 для кабеля плам-ретардант, инструмент МТ818
3 для особенного кабеля минирования (с более большим поперечным сечением и более высоким напряжением тока), снабдите
стандарт предприятия.
| КорексСизе | Номинальная толщина | Общий диаметр (мм) МКПТ-0.66/1.44 | ||||
| Участок | Зазмеление | Контроль | Изоляция | Оболочка | Минута | Макс |
| 3кс16 | 1кс16 | 3кс4 | 1,5 | 5 | 35,8 | 38,6 |
| 3кс25 | 1кс16 | 3кс4 | 2 | 5 | 39,7 | 42,9 |
| 3кс35 | 1кс16 | 3кс4 | 2 | 5 | 43,1 | 46,3 |
| 3кс50 | 1кс25 | 3кс4 | 2,2 | 5,3 | 48,5 | 51,8 |
| 3кс70 | 1кс35 | 3кс6 | 2,2 | 5,8 | 55,1 | 58,8 |
| 3кс95 | 1кс50 | 3кс6 | 2,4 | 6,4 | 62,4 | 66,1 |
| 3кс120 | 1кс50 | 3кс10 | 2,6 | 6,9 | 68 | 72,5 |
| 3кс150 | 1кс70 | 3кс10 | 2,6 | 7,3 | 74,5 | 79,5 |
| 3кс185 | 1кс70 | 3кс10 | 2,8 | 7,5 | 80,7 | 86,1 |
| Тип ядра | Номинальный размер | Минимальное сопротивление изоляции на 20℃ (МΩ.км) | |
| Отсутствие больше чем 0.66/1.14КВ | 1.9/3.3КВ | ||
| Участок Кондукор или Проводник Асистант | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Контролируйте проводника | 4.6.10 | 100 | 100 |
