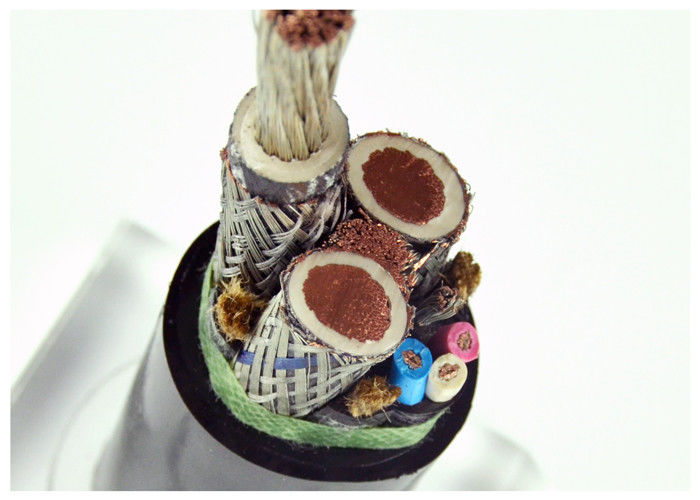

Профессиональный изолированный кабель ЭПР ядра контроля, резиновый силовой кабель
гибкий металлический экранированный минируя кабель 0.66/1.14КВ (для резца угля)
1. использование
Этот гибкий кабель обшитый резиной используемый в коалмининг. Соединение электропитания машины добычи угля и подобных оборудований.
2. работая температура
Позволенная работая температура ядра 65° к
Свой самый небольшой радиус загиба 6 времен размеры диаметра кабеля. Желтый кабель оболочки следует подвергнуть действию в солнце для длиной.
3. модель & применение
Спецификации
Тип | Расклассифицированное напряжение тока (КВ) | Количество ядров |
Номинальный крест |
||
Основные линии | Проведенные в земле кабельные линии | Линии управления | |||
МОЙ |
0.38/0.66 | 3 | 1 | - | 4-185 |
МИП | 0.66/1.14 | 3 | 1 | - | 10-185 |
МИП | 1.9/3.3 | 3 | 1 | - | 16-185 |
МИП | 3.6/6 | 3 | 1 | - | 16-185 |
МИП | 6/10 | 3 | 1 | - | 16-185 |
МИП | 8.7/10 | 3 | 1 | - | 16-185 |
МК |
0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
МКП | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
МКП | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
МКПТ |
0.66/1.14 | 3 | 1 | 3 | 16-185 |
МКПТ |
1.9/3.3 | 3 | 1 | 3 | 16-185 |
МИПТ |
1.9/3.3 | 3 | 3 | - | 35-185 |
МИПТ |
3.6/6 | 3 | 3 | - | 16-185 |
МИПТ |
6/10 | 3 | 3 | - | 16-185 |
МИПТ |
8.7/10 | 3 | 3 | 3 | 25-185 |
МЗ |
0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
МИК | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Снабженный стандарт
1 для кабеля сгорания не-распространения, инструмент ГБ12972
2 для кабеля плам-ретардант, инструмент МТ818
3 для особенного кабеля минирования (с более большим поперечным сечением и более высоким напряжением тока), снабдите
стандарт предприятия.
КорексСизе | Номинальная толщина | Общий диаметр (мм) МКПТ-0.66/1.44 |
||||
Участок | Зазмеление | Контроль | Изоляция | Оболочка | Минута | Макс |
3кс16 | 1кс16 | 3кс4 | 1,5 | 5 | 35,8 | 38,6 |
3кс25 | 1кс16 | 3кс4 | 2 | 5 | 39,7 | 42,9 |
3кс35 | 1кс16 | 3кс4 | 2 | 5 | 43,1 | 46,3 |
3кс50 | 1кс25 | 3кс4 | 2,2 | 5,3 | 48,5 | 51,8 |
3кс70 | 1кс35 | 3кс6 | 2,2 | 5,8 | 55,1 | 58,8 |
3кс95 | 1кс50 | 3кс6 | 2,4 | 6,4 | 62,4 | 66,1 |
3кс120 | 1кс50 | 3кс10 | 2,6 | 6,9 | 68 | 72,5 |
3кс150 | 1кс70 | 3кс10 | 2,6 | 7,3 | 74,5 | 79,5 |
3кс185 | 1кс70 | 3кс10 | 2,8 | 7,5 | 80,7 | 86,1 |
Тип ядра | Номинальный размер | Минимальное сопротивление изоляции на 20℃ (МΩ.км) | |
Отсутствие больше чем 0.66/1.14КВ | 1.9/3.3КВ | ||
Участок Кондукор или Проводник Асистант |
16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Контролируйте проводника | 4.6.10 | 100 | 100 |
