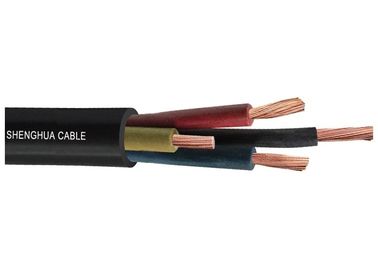

Гибкий медный проводник H07RN-F EPR Изолированный CPE обшитый кабель

Строительство:

Проводник: гибкий медный проводник класса 5

Инсуляция: резиновая оболочка

Покрытие: резиновое

Спецификации

1 Стандарт IEC, RN, DIN, BS, GB
2 Сертификация ISO, CCC, KEMA, CE, TUV
3 Ответ в течение 12 часов
4 Бесплатный образец
5 Прямая продажа на заводе

Применение

Для использования при среднем механическом напряжении в сухих, влажных и влажных местах, а также на открытом воздухе. Также для фиксированной установки на штукатурке или машинах.

Технические данные

Кабель с резиновой оболочкой H07 RN-F по DIN VDE 0282 часть 4, HD 22.4 S4, BS 7919, равный IEC 60245-4.

Температурный диапазон

-30°C до +60°C

Допустиморабочая температурана проводнике +60°C

Номинальное напряжениеU0/U 450/750 V в случае защищенной и фиксированной установки U0/U 600/1000 V

Максимально допустимое рабочее напряжение в трехфазной и однофазной системе U0/U 476/825V

Система постоянного тока U0/U 619/1238 V

Испытательное напряжение2500 В

Постоянная тяговая нагрузка

максимум 15 Н/мм2

Минимальный радиус изгиба

Для фиксированной установки 4X кабеля ø

Для наведения по кабелю с роликом 7,5X ø

При обмотке на барабанах 5-7X кабеля ø

Структура кабеля

Медная проводниковая тонкая проволока с протяжённостью, обнаженная в соответствии с DIN VDE 0295 класса 5, BS 6360 класса 5, IEC 60228 класса 5 и HD 383.

Изоляция резинового ядра EI4 по DIN VDE 0282 часть 1

Толщина изоляции согласно DIN VDE 0282 часть 4

Идентификация ядра в соответствии с DIN VDE 0293-308

Основные цвета

- до 5 ядер одноцветных

-6 и более ядер, черные с нумерацией

-3 и выше, с зелено-желтым земляным ядром

-2 ядра без зелено-желтого земного ядра

Ядра, застрявшие в слоях с оптимальной длиной прокладки

Внешняя куртка из резины черного цвета, соединение резины ti DIN VDE 0282 часть 1

Толщина оболочки согласно DIN VDE 0282 часть 4

Свойства

Устойчивы к

Погода

Испытание

Испытание согласно VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (эквивалентный DIN VDE 0472 часть 804 метод испытания B)

Устойчивость изоляции к озону в соответствии с DIN VDE 0472 часть 805, метод испытаний A или часть 805 A1, метод испытаний C

Устойчивый к маслу

Испытание согласно EN 60811-2-1
