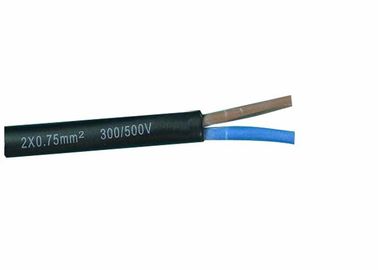

Гибкие ядра Изоляция резины Кабель резиновой оболочки H05RN-F Легкая модель Кабель резиновой оболочки
Гибкая кабельная проволока с резиновой оболочкой
Рабочая температура
Модель H07RN-F номинальное напряжение U0/U IS 450/750V
Модель H05RN-F номинальное напряжение U0/U IS 300/500V
Модель H05RR-F номинальное напряжение U0/U IS 300/500V
Долгое время допускают рабочую температуру проволочного ядра не может быть выше 60
Характеристики
1Номинальное частотное напряжение U0/U: 450/750V, 300/500V и 200/200V.
2Максимально допустимая рабочая температура проводника 60°C.
3Минимальная допустимая рабочая температура - 35°С.
4Кабели могут использоваться в местах, загрязненных минеральным маслом и мазутом.
Поперечное сечение
Площадь мм2 |
Число диаметра ядра |
Общий диаметр |
Сопротивление Max.D.C.
в 20°С
MΩ/km |
Приблизительный вес
(kg/km) |
| минуты |
максимум |
Медь |
Медь консервированная |
YC |
YCW |
| 1х1.5 |
30 на 0.25 |
5.7 |
7.1 |
13.3 |
13.7 |
51.9 |
54.50 |
| 1х2.5 |
49 на 0.25 |
6.3 |
7.9 |
7.98 |
8.21 |
73.7 |
77.39 |
| 1х4 |
56/0.3 |
7.2 |
9 |
4.95 |
5.09 |
110.5 |
116.03 |
| 1х6 |
84/0.3 |
7.9 |
9.8 |
3.3 |
3.39 |
132 |
138.60 |
| 1х10 |
84/0.4 |
9.5 |
11.9 |
1.91 |
1.95 |
220.6 |
231.63 |
| 1х16 |
126/0.4 |
10.8 |
13.4 |
1.21 |
1.24 |
295.1 |
309.86 |
| 1х25 |
196/0.4 |
12.7 |
15.8 |
0.78 |
0.795 |
425.6 |
446.88 |
| 1х35 |
276/0.4 |
14.3 |
17.9 |
0.386 |
0.393 |
589.2 |
618.66 |
| 1х50 |
396/0.4 |
16.5 |
20.6 |
0.295 |
0.297 |
758.4 |
796.32 |
| 1х70 |
360/0.5 |
18.6 |
23.3 |
0.272 |
0.277 |
1034.1 |
1085.81 |
| 1х95 |
475/0.5 |
20.8 |
26 |
0.206 |
0.21 |
1324.7 |
1390.94 |
| 2х1.5 |
30 на 0.25 |
8.5 |
11 |
13.3 |
13.7 |
132 |
138.60 |
| 2х2.5 |
49 на 0.25 |
10.2 |
13.1 |
7.98 |
8.21 |
203.6 |
213.78 |
| 2х4 |
56/0.3 |
11.8 |
15.4 |
4.95 |
5.09 |
280.2 |
294.21 |
| 2х6 |
84/0.3 |
13.1 |
16.8 |
3.3 |
3.39 |
412.2 |
432.81 |
| 2х10 |
84/0.4 |
17.7 |
22.6 |
1.91 |
1.95 |
669.1 |
702.56 |
| 2х16 |
126/0.4 |
20.2 |
25.7 |
1.21 |
1.24 |
906.6 |
951.93 |
| 2х25 |
196/0.4 |
24.3 |
30.7 |
0.78 |
0.795 |
1144.3 |
1201.52 |
| 2х35 |
276/0.4 |
27.3 |
34.6 |
0.386 |
0.393 |
1505.5 |
1580.78 |
| 2х50 |
396/0.4 |
31.8 |
40.1 |
0.295 |
0.297 |
2464.2 |
2587.41 |
| 2х70 |
360/0.5 |
35.8 |
45.1 |
0.272 |
0.277 |
3254.8 |
3417.54 |
| 2х95 |
475/0.5 |
40.2 |
51 |
0.206 |
0.21 |
4144.3 |
435
|
Строительство
Проводник: гибкий медный проводник класса 5
Инсуляция: резиновая оболочка
Покрытие: резиновое
Применение
Этот гибкий кабель питания может быть установлен как фиксированный, так и подвижный кабель в неблагоприятных условиях, таких как масляная, кислотная или щелочная среда
Изоляционный цвет
Одноядерный: черный,
2-ядерный: коричневый и черный,
3-ядерный: коричневый, синий и зеленый/желтый
4-ядерный: коричневый, синий, черный и зеленый/желтый
5-ядерный: коричневый, синий, черный, серый и зеленый/желтый
Цвет оболочки
Черный
Упаковка и перевозка
Мы способны выполнить самые строгие графики доставки в соответствии с заказом закупки.Соблюдение срока всегда является главным приоритетом, поскольку любое задержка в поставке кабеля может способствовать задержке проекта и превышению затрат.
Кабель поставляется в деревянных катушках, волнистых коробках и катушках.Требуемая маркировка должна быть напечатана на наружной стороне барабана ветроустойчивым материалом в соответствии с требованиями клиента..
Обязательства по послеуслугам
Мы специализируемся на производстве и экспорте многих видов проводов и кабелей. У нас есть профессиональные инженеры, квалифицированные рабочие, передовое производственное оборудование и научное управление.
Наша приверженность обслуживанию и наша способность предоставлять идеальные решения для вашего приложения является основой нашего роста.Наши эксперты помогут определить, решить и обеспечить ваши гибкие потребности кабеля и требования - для любой среды.
