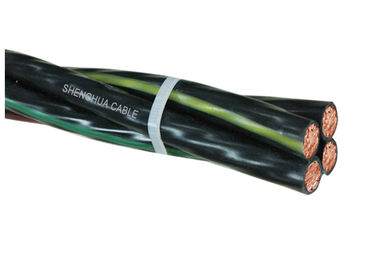

Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного
  • Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного
  • Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного
  • Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного
Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного

Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного

Место происхождения Китай
Фирменное наименование HOLD-ONE
Сертификация IEC 60502
Подробная информация о продукте
Фаза кондиционер:
Алюминий
Нейтральный проводник:
Алюминиевый сплав
Изоляция:
СПЭ
Номинальное напряжение:
0,6/1 кВ
Ядра №:
4
Приложение:
Накладная линия электропередачи
Выделить:

воздушные Электрический кабель

,

Воздушная изолированный кабель

Условия оплаты и доставки
Количество мин заказа
0.5KM
Цена
0.10-25.99USD/m
Упаковывая детали
Деревянный барабанчик или стальной барабанчик
Время доставки
10Days или больше
Условия оплаты
LC,D/A,D/P,T/T,Western Union,MoneyGram
Поставка способности
1000km в месяц
Описание продукта

Связанный антенной изоляционный кабель Слпе, воздушный силовой кабель с 1 проводником посыльного



Описание



3 фазных провода + 1 коммуникационный провод



Воздушные жгуты, предназначенные для воздушных распределительных линий, имеют изолированную нейтральную жилу из AAAC, поверх которой спирально намотаны изолированные алюминиевые фазовые провода. Кабели рассчитаны на напряжение 0,6/1(1,2)кВ и соответствуют IEC60502.



Строительство



  1. Дирижер:



a) Фаза. Фазовый провод должен быть изготовлен из алюминиевого проводника состояния H68 и иметь уплотненную круглую жилу.



б) Нейтраль или несущий проводник. Нейтральный или несущий проводник должен быть изготовлен из алюминиевого сплава и скручен по кругу.



2. Изоляция:



Фазные и нейтральные проводники должны быть экструдированы с полиэтиленом (PE) в качестве изоляции.





График технических подробностей



Фазовый провод
Номинальная площадь поперечного сечения мм² 16 16 25 35 50 70 95 120 150 185
Количество ядер   1 3 3 3 3 3 3 3 3 3
Минимальное количество проводов   6 6 6 6 6 12 15 15 30 30
Номинальная толщина изоляции мм 1 1 1.2 1.2 1,4 1,4 1,6 1,6 1,8 2.0
Диаметр изолированной жилы мм 6,8 6,8 8,5 9,5 11.2 13,0 15.1 16,6 18,4 20,6
Макс. Сопротивление постоянному току при 20 ℃ Ом/км 1,91 1,91 1.20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Номинальный ток при спокойном ветре, окружающей среде А 61 61 84 104 129 167 209 246 283 332
температура=30℃
Температура проводника=75℃
Курьер-проводник
Номинальная площадь поперечного сечения мм² 25 25 25 25 35 50 70 70 95 120
Минимальное количество проводов   6 6 6 6 6 6 12 12 15 15
Номинальная толщина изоляции мм 1.2 1.2 1.2 1.2 1.2 1,4 1,4 1,4 1,6 1,6
Диаметр изолированной жилы мм 8,5 8,5 8,5 8,5 9,5 11.2 13.1 13.1 15.1 16,6
Макс. Сопротивление постоянному току при 20 ℃ Ом/км 1,312 1,312 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Расчетная разрушающая нагрузка кН 6.4 6.4 6.4 6.4 8,9 12.1 18,0 18,0 24.2 30,8
Готовый кабель
Прибл. общий диаметр мм 15.3 19,0 23.2 25,6 30,0 34,9 40,6 44,1 49,2 54,9
Прибл. вес кабеля кг/км 160 290 400 500 680 920 1270 1510 г. 1870 г. 2340
Длина упаковки м/барабан 1000 1000 1000 1000 1000 1000 500 500 500 500















Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного 0













ПРЕИМУЩЕСТВО



Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного 1









СЕРТИФИКАЦИЯ



Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного 2









ЗАВОДСКАЯ ВЫСТАВКА



Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного 3









ПРОЦЕСС ИНСПЕКЦИИ



Связанный антенной кабель изоляции Xlpe, воздушный силовой кабель с 1 проводником посыльного 4





УПАКОВКА И ДОСТАВКА



Мы способны соблюдать самые строгие графики поставок в соответствии с каждым заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.

Кабель поставляется в деревянных бобинах, гофрокоробах и бухтах. Концы кабеля герметизируются самоклеящейся лентой БОПП и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана устойчивым к атмосферным воздействиям материалом на внешней стороне барабана в соответствии с требованиями заказчика.
