Outdoor Customized Aerial Bundled Cables Environmental Protection

Напольная подгонянная воздушная охрана окружающей среды связки кабелей

  • Высокий свет

    воздушные Электрический кабель

    ,

    Воздушная изолированный кабель

  • Проводник участка
    Алюминиевые
  • Нейтральный проводник
    Алюминиевый сплав
  • Номинальное напряжение
    0.6/1kV
  • Изоляция
    ПВХ
  • Применение
    Надземная линия электропередач
  • Оболочка
    Нет
  • Место происхождения
    Китай
  • Фирменное наименование
    HOLD-ONE
  • Сертификация
    IEC 60502
  • Количество мин заказа
    0.5KM
  • Цена
    0.10-25.99USD/m
  • Упаковывая детали
    Деревянный барабанчик или стальной барабанчик
  • Время доставки
    10 дней или больше
  • Условия оплаты
    L/C, D/P, D/A, T/T, западное соединение, MoneyGram
  • Поставка способности
    1000KM В МЕСЯЦ

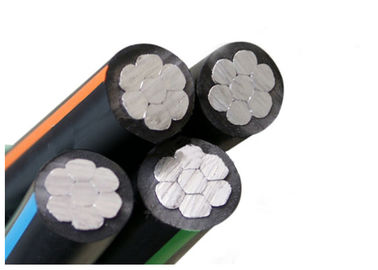

Напольная подгонянная воздушная охрана окружающей среды связки кабелей

На открытом воздухе подгонянная воздушная охрана окружающей среды связки кабелей





Описание



Воздушная связка кабелей конструированная для надземных линий распределения имеет изолированного нейтрального посыльного сделанного АААК, которое изолированному алюминиевому проводнику участка спирально обматывают над ним. Кабели расклассифицированы на 0.6/1 (1,2) кВ и соответствуют к ИЭК60502.



Конструкция



  1. Проводник:



a) Участок - проводник участка будет сели на мель проводника условия Х68 алюминиевого и компактированного циркуляра, который.



b) Нейтраль или посыльный - проводник нейтрали или посыльного будет сели на мель проводника алюминиевого сплава и компактированного циркуляра, который.



  1. Изоляция:



Участок, нейтральные проводники будут прессованы с полиэтиленом (ПЭ) как изоляция.



Расписание технических частностей



Проводник участка
Номинальная площадь поперечного сечения мм ² 16 16 25 35 50 70 95 120 150 185
Количество ядров   1 3 3 3 3 3 3 3 3 3
Минимальное количество проводов   6 6 6 6 6 12 15 15 30 30
Номинальная толщина изоляции мм 1 1 1,2 1,2 1,4 1,4 1,6 1,6 1,8 2,0
Диаметр изолированного ядра мм 6,8 6,8 8,5 9,5 11,2 13,0 15,1 16,6 18,4 20,6
Максимальное сопротивление ДК на 20℃ охм/км 1,91 1,91 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Настоящая оценка на неподвижном ветре, окружающем А 61 61 84 104 129 167 209 246 283 332
температуре=30℃
Проводник температуре=75℃
Проводник посыльного
Номинальная площадь поперечного сечения мм ² 25 25 25 25 35 50 70 70 95 120
Минимальное количество проводов   6 6 6 6 6 6 12 12 15 15
Номинальная толщина изоляции мм 1,2 1,2 1,2 1,2 1,2 1,4 1,4 1,4 1,6 1,6
Диаметр изолированного ядра мм 8,5 8,5 8,5 8,5 9,5 11,2 13,1 13,1 15,1 16,6
Максимальное сопротивление ДК на 20℃ охм/км 1,312 1,312 1,312 1,312 0,943 0,693 0,469 0,469 0,349 0,273
Высчитанная разрывная нагрузка кН 6,4 6,4 6,4 6,4 8,9 12,1 18,0 18,0 24,2 30,8
Завершенный кабель
Приблизительно общий диаметр мм 15,3 19,0 23,2 25,6 30,0 34,9 40,6 44,1 49,2 54,9
Приблизительно вес кабеля кг/км 160 290 400 500 680 920 1270 1510 1870 2340
Длина упаковки м/друм 1000 1000 1000 1000 1000 1000 500 500 500 500



Напольная подгонянная воздушная охрана окружающей среды связки кабелей 0







Преимущество

ПРЕИМУЩЕСТВО



Алюминиевая связка кабелей проводников изолированная ПВК воздушная 2 ядра АБК-АЛ/ПВК









АТТЕСТАЦИЯ



Алюминиевая связка кабелей проводников изолированная ПВК воздушная 2 ядра АБК-АЛ/ПВК





                                                             Изображения фабрики


Алюминиевая связка кабелей проводников изолированная ПВК воздушная 2 ядра АБК-АЛ/ПВК







ПРОЦЕСС ОСМОТРА



Алюминиевая связка кабелей проводников изолированная ПВК воздушная 2 ядра АБК-АЛ/ПВК



УПАКОВКА И ДОСТАВКА



Мы способны на встречать самые строгие списки поставки согласно в заказу на покупку. Встреча крайнего срока всегда главный приоритет по мере того как любая задержка в доставке кабеля может вносить вклад в общие задержку и перерасход средств против сметы проекта.

Кабель поставлен в деревянных вьюрках, рифленых коробках и катушках. Концы кабеля загерметизированы с клейкой лентой собственной личности БОПП и не-водоемкими крышками запечатывания для защиты концов кабеля от влаги. Необходимая маркировка будет напечатана с погодостойким материалом на снаружи барабанчика согласно требованию к клиента.
