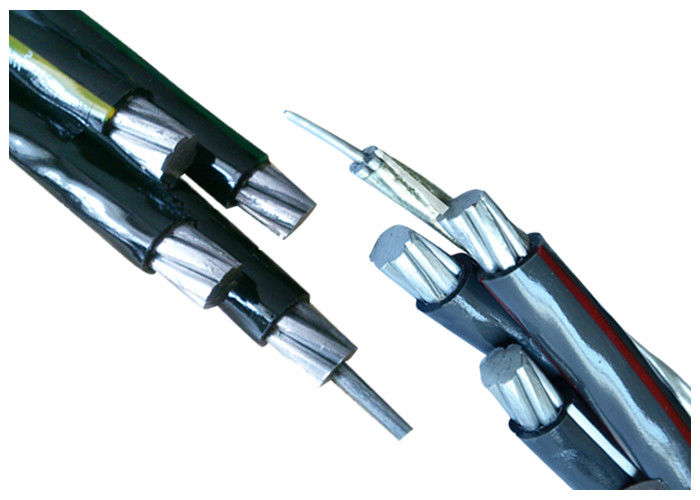

Изоляция полиэтилена 4 связки кабелей 0.6КВ/1КВ ядра воздушных для надземной линии электропередач
Воздушная связка кабелей без проводника уличного освещения
Описание
Воздушная связка кабелей конструированная для надземных линий распределения имеет изолированного нейтрального посыльного сделанного АААК, которое изолированному алюминиевому проводнику участка спирально обматывают над ним. Кабели расклассифицированы на 0.6/1 (1,2) кВ и соответствуют к ИЭК60502.
Конструкция
a) Участок - проводник участка будет сели на мель проводника условия Х68 алюминиевого и компактированного циркуляра, который.
b) Нейтраль или посыльный - проводник нейтрали или посыльного будет сели на мель проводника алюминиевого сплава и компактированного циркуляра, который.
Участок, нейтральные проводники будут прессованы с полиэтиленом (ПЭ) как изоляция.
Расписание технических частностей
| Проводник участка | |||||||||||
| Номинальная площадь поперечного сечения | мм ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Количество ядров | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Номинальная толщина изоляции | мм | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Диаметр изолированного ядра | мм | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Настоящая оценка на неподвижном ветре, окружающем | А | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| температуре=30℃ | |||||||||||
| Проводник температуре=75℃ | |||||||||||
| Проводник посыльного | |||||||||||
| Номинальная площадь поперечного сечения | мм ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Диаметр изолированного ядра | мм | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Высчитанная разрывная нагрузка | кН | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Завершенный кабель | |||||||||||
| Приблизительно общий диаметр | мм | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Приблизительно вес кабеля | кг/км | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Длина упаковки | м/друм | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Мы способны на встречать самые строгие списки поставки согласно в заказу на покупку. Встреча крайнего срока всегда главный приоритет по мере того как любая задержка в доставке кабеля может вносить вклад в общие задержку и перерасход средств против сметы проекта.
Кабель поставлен в деревянных вьюрках, рифленых коробках и катушках. Концы кабеля загерметизированы с клейкой лентой собственной личности БОПП и не-водоемкими крышками запечатывания для защиты концов кабеля от влаги. Необходимая маркировка будет напечатана с погодостойким материалом на снаружи барабанчика согласно требованию к клиента.
