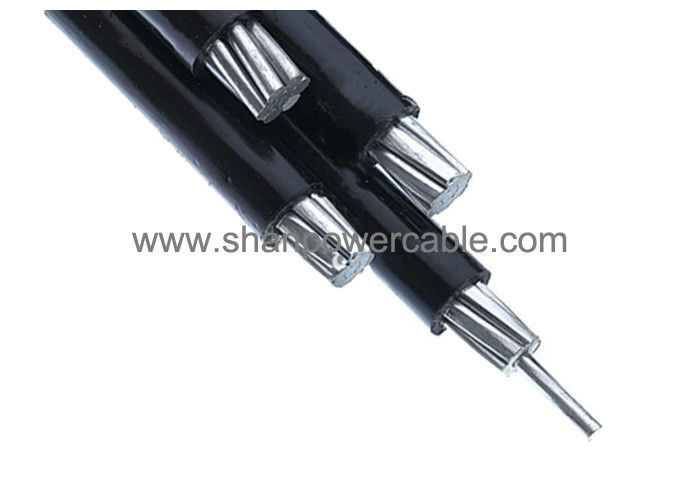

Электрические ABC воздушные кабели с тремя ядрами для электрификации под землей / деревень
Наименование продукта Воздушный кабель с алюминиевым проводником
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,GB/T 12706.1-2008.
CE, CCC, KEMA/
00,6/1 кВПодходит для подземных захоронений
Строительство
Проводник: простой круговой с застёжкойалюминийпроводник, соответствующий IEC 60228 классу 2
Изоляция: PVC
Примечание:Цвет изоляции по стандартам или по запросу
Заявления
Кабель ABC используется особенно в районах, где стоимость подземных сетей дорогая, а также для электрификации сельских районов, таких как деревни..
Стандарты
Международное:NFC33-209, TS HD 604 S1
Китай: GB/T 12706.1-2008
Другие стандарты, такие какBS,DIN и ICEA по запросу
Технические данные
Номинальное напряжение:0.6/1kV
Макс.Температура проводника.: нормальный (90°C), короткое замыкание не более 5 с (250°Cкогда площадь сечения ниже 300 мм2,)
Сертификаты
CE, RoHS, CCC, KEMA и многие другиепоиск
Список технических характеристик
| Фазовый проводник |
|
|
|
|
|
|
|
|
|
|
|
| Номинальная площадь поперечного сечения |
мм2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Количество ядер |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Минимальное количество проводов |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Номинальная толщина изоляции |
мм |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Диаметр изолированного ядра |
мм |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Максимальное сопротивление постоянного тока при 20°С |
Омм/км |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Назначенный ток при тихом ветре, окружающая среда |
А. |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| температура = 30°C |
| Температура проводника = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Проводник мессенджера |
|
|
|
|
|
|
|
|
|
|
|
| Номинальная площадь поперечного сечения |
мм2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Минимальное количество проводов |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Номинальная толщина изоляции |
мм |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Диаметр изолированного ядра |
мм |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Максимальное сопротивление постоянного тока при 20°С |
Омм/км |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Расчетная ломальная нагрузка |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Завершенный кабель |
|
|
|
|
|
|
|
|
|
|
|
| Приблизительный общий диаметр |
мм |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Приблизительный вес кабеля |
В кг/км |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Длина упаковки |
м/барабан |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
