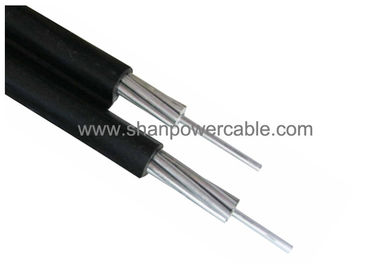

Аэростанционный кабель, PE изоляционный кабель Алюминиевые проводники
Описание
В воздушных кабелях Bundled, предназначенных для воздушных распределительных линий, есть изолированный нейтральный мессенджер из AAAC, над которым изолированный алюминиевый фазовый проводник спирально завернут.Кабели имеют значение 0.6/1(1.2) кВ и соответствуют стандарту IEC60502.
Строительство
- Кондуктор:
a) Фаза - Фазовый проводник должен быть из алюминиевого проводника состояния H68 и с уплотненными круговыми нитями.
b) Нейтральный или сообщающий проводник - Нейтральный или сообщающий проводник должен быть из проводника из алюминиевого сплава и с уплотненными круговыми нитями.
- Изоляция:
Фазовые нейтральные проводники экструдируются полиэтиленом ((PE) в качестве изоляции.
Список технических характеристик
| Фазовый проводник |
|
|
|
|
|
|
|
|
|
|
|
| Номинальная площадь поперечного сечения |
мм2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Количество ядер |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Минимальное количество проводов |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Номинальная толщина изоляции |
мм |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Диаметр изолированного ядра |
мм |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Максимальное сопротивление постоянного тока при 20°С |
Омм/км |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Назначенный ток при тихом ветре, окружающая среда |
А. |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| температура = 30°C |
| Температура проводника = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Проводник мессенджера |
|
|
|
|
|
|
|
|
|
|
|
| Номинальная площадь поперечного сечения |
мм2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Минимальное количество проводов |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Номинальная толщина изоляции |
мм |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Диаметр изолированного ядра |
мм |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Максимальное сопротивление постоянного тока при 20°С |
Омм/км |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Расчетная ломальная нагрузка |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Завершенный кабель |
|
|
|
|
|
|
|
|
|
|
|
| Приблизительный общий диаметр |
мм |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Приблизительный вес кабеля |
В кг/км |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Длина упаковки |
м/барабан |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, DIN стандарт
2. Сильная прочность на растяжение (AAAC), которая лучше, чем сталь;
3Номинальное напряжение: 0,6/1 кВ или 10 кВ
4. Используется для воздушных линий электропередачи;
