0.6/1 (1,2) изолированного кВ АЛ/СЛПЭ (ПЭ)
Воздушная связка кабелей без проводника уличного освещения
Описание

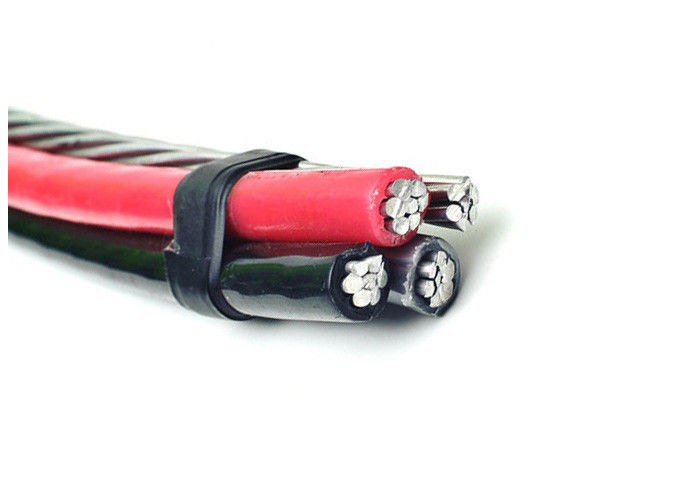

Воздушная связка кабелей конструированная для надземных линий распределения имеет изолированного нейтрального посыльного сделанного АААК, которое изолированному алюминиевому проводнику участка спирально обматывают над ним. Кабели расклассифицированы на 0.6/1 (1,2) кВ и соответствуют к ИЭК60502.
Конструкция
участок а) - проводник участка будет сели на мель проводника условия Х68 алюминиевого и компактированного циркуляра, который.
нейтраль или посыльный б) - проводник нейтрали или посыльного будет сели на мель проводника алюминиевого сплава и компактированного циркуляра, который.
Участок, нейтральные проводники будут прессованы с полиэтиленом (ПЭ) как изоляция.
Расписание технических частностей
| Проводник участка | |||||||||||
| Номинальная площадь поперечного сечения | мм ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Количество ядров | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Номинальная толщина изоляции | мм | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Диаметр изолированного ядра | мм | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Настоящая оценка на неподвижном ветре, окружающем | А | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| температуре=30℃ | |||||||||||
| Проводник температуре=75℃ | |||||||||||
| Проводник посыльного | |||||||||||
| Номинальная площадь поперечного сечения | мм ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Диаметр изолированного ядра | мм | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Высчитанная разрывная нагрузка | кН | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Завершенный кабель | |||||||||||
| Приблизительно общий диаметр | мм | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Приблизительно вес кабеля | кг/км | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Длина упаковки | м/друм | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
