Описание

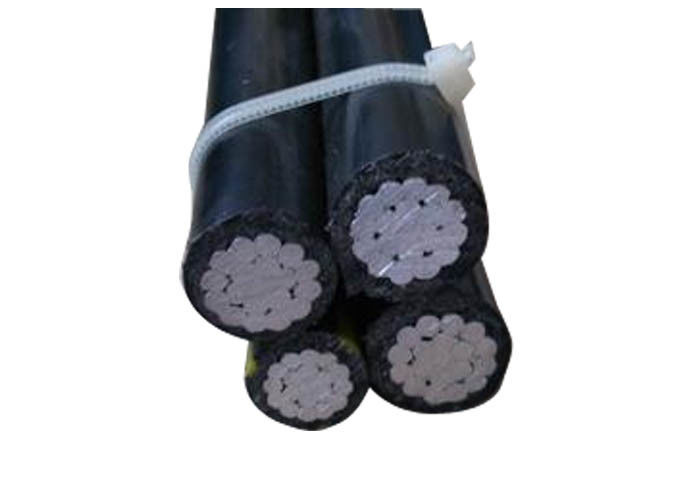

3 проводника участка + 1 проводник посыльного + 1 проводник уличного освещения
Воздушная связка кабелей конструированная для надземных линий распределения имеет изолированного нейтрального посыльного сделанного АААК, которое изолированному алюминиевому проводнику участка спирально обматывают над ним. Кабели расклассифицированы на 0.6/1 (1,2) кВ и соответствуют к ИЭК60502.
Конструкция
участок а) - проводник участка будет сели на мель проводника условия Х68 алюминиевого и компактированного циркуляра, который.
нейтраль или посыльный б) - проводник нейтрали или посыльного будет проводника алюминиевого сплава и компактированное сели на мель циркуляром, который освещение улицы к) проводники уличного освещения будет проводника условия Х68 алюминиевого и компактированный циркуляр сел на мель.
Участок, нейтральные проводники будут прессованы с полиэтиленом (ПЭ) как изоляция.
Расписание технических частностей
| Проводник участка | |||||||||
| Номинальная площадь поперечного сечения | мм ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Количество ядров | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Минимальное количество проводов | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Диаметр изолированного ядра | мм | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Настоящая оценка на неподвижном ветре, окружающем | А | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| температуре=30℃ | |||||||||
| Проводник температуре=75℃ | |||||||||
| Проводник посыльного | |||||||||
| Номинальная площадь поперечного сечения | мм ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Диаметр изолированного ядра | мм | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Высчитанная разрывная нагрузка | кН | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Проводник уличного освещения | |||||||||
| Номинальная площадь поперечного сечения | мм ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Диаметр изолированного ядра | мм | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Завершенный кабель | |||||||||
| Приблизительно общий диаметр | мм | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Приблизительно вес кабеля | кг/км | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Длина упаковки | м/друм | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
