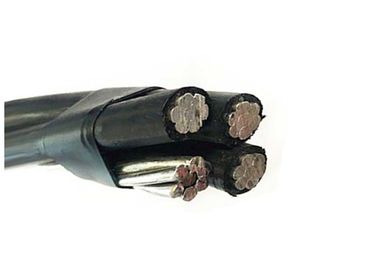

АЛ/СЛПЭ (ПЭ) изолировало кабель АБК 0.6/1 кВ (БС 7870-5) для надземных линий распределения
Описание
Воздушная связка кабелей конструированная для надземных линий распределения имеет изолированного нейтрального посыльного сделанного АААК, которое изолированный алюминиевый участок
проводник спирально обмотан над ним. Кабели расклассифицированы на 0.6/1 (1,2) кВ и соответствуют к ИЭК60502.
Конструкция
1 проводник:
участок а) - проводник участка будет сели на мель проводника условия Х68 алюминиевого и компактированного циркуляра, который.
нейтраль или посыльный б) - проводник нейтрали или посыльного будет сели на мель проводника алюминиевого сплава и компактированного циркуляра, который
освещение улицы к) проводники уличного освещения будет сели на мель проводника условия Х68 алюминиевого и компактированного циркуляра, который.
Изоляция 2: Участок, нейтральные проводники будут прессованы с полиэтиленом (ПЭ) как изоляция.
Расписание технических частностей
Проводник участка | |||||||||
Номинальная площадь поперечного сечения | мм ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
Количество ядров | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Минимальное количество проводов | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
Диаметр изолированного ядра | мм | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
Максимальное сопротивление ДК на 20℃ | охм/км | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
Настоящая оценка на неподвижном ветре, окружающем | А | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
температуре=30℃ | |||||||||
Проводник температуре=75℃ | |||||||||
Проводник посыльного | |||||||||
Номинальная площадь поперечного сечения | мм ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Минимальное количество проводов | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
Диаметр изолированного ядра | мм | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
Максимальное сопротивление ДК на 20℃ | охм/км | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Высчитанная разрывная нагрузка | кН | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
Проводник уличного освещения | |||||||||
Номинальная площадь поперечного сечения | мм ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Минимальное количество проводов | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
Диаметр изолированного ядра | мм | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
Максимальное сопротивление ДК на 20℃ | охм/км | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
Завершенный кабель | |||||||||
Приблизительно общий диаметр | мм | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
Приблизительно вес кабеля | кг/км | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
Длина упаковки | м/друм | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
