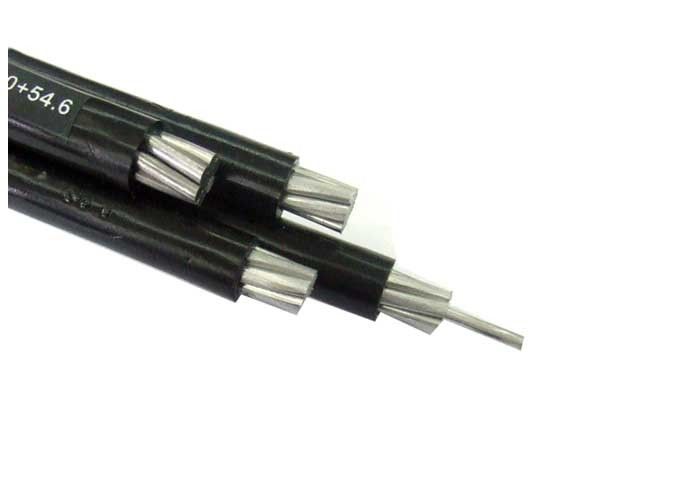

Квадруплексный кабель 75℃ АБК электрического кабеля силы СЛПЭ Урд падения ПВК алюминиевый

Quadruplex PVC Drop Urd Power XLPE Электрический алюминиевый кабель ABC

Приложения
Используется для подачи трехфазного питания, обычно от трансформатора, установленного на столбе, к сервисной головке пользователя, где осуществляется подключение к кабелю служебного входа. Для использования при напряжении 600 В или менее между фазами и при температуре проводника, не превышающей 75°C для проводников с полиэтиленовой изоляцией или 90°C для проводников с изоляцией из сшитого полиэтилена (XLP).

Строительство
Проводники изготовлены из концентрически многожильного прессованного алюминия марки 1350-H19. Изоляция полиэтиленом или сшитым полиэтиленом XLP. Нейтральные мессенджеры изготовлены из концентрически скрученного сплава 6201. Один проводник изготовлен с выдавленным выступом для идентификации фазы.

Стандарты
Алюминиевый провод B-230, 1350-H19, для электрических целей.
B-231 Алюминиевые жилы, концентрически-скрученные.
B-232 Алюминиевые проводники, концентрически-скрученные, армированные сталью с покрытием (ACSR).
B-399 Многопроволочные концентрические проводники из алюминиевого сплава 6201-T81.
B498 Проволока с оцинкованным стальным сердечником для алюминиевых проводников, армированная сталью (ACSR).
Кабель Quadruplex Service Drop соответствует всем применимым требованиям ANSI/ICEA S-76-474 или превосходит их.

Примечание :
Обозначенные размеры: эквивалент диаметра ACSR 6/1 и AAC с эквивалентным удельным сопротивлением согласно ASTMB-399 для 6201. Температура проводника 90°C для XLR и 75°C для Poly; температура окружающей среды 40°C; коэффициент излучения 0,9; 2 фута/сек/ветер на солнце. Чтобы определить токовую нагрузку в зависимости от размера проводника, обратитесь к Национальному электротехническому кодексу, последняя редакция.
