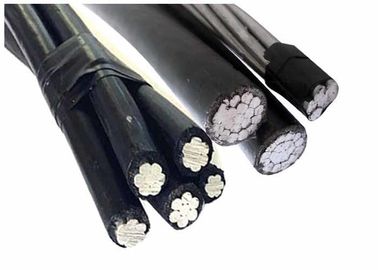

0.6/1кВ /Triplex или стандарт кабеля АСТМ АБК квадруплексного обслуживания алюминиевый
Применения
Поставить силу от линий общего назначения к веатерхэад потребителя. Для обслуживания на 600 вольтах или (участок к участку) на температуре проводника максимума 75° к для изоляции полиэтилена или максимума 90° к для кросслинкед изоляции.
Конструкция
Концентрическая стренга или обжатый проводник 1350-Х19, полиэтилен или кросслинкед изоляция полиэтилена, концентрическая стренга ААК или нейтраль АКСР или АААК посыльный.
Стандарты
Б-230 алюминиевый провод 1350-Х19 для электрических целей
Алюминиевые Концентрическ-Положени-сели на мель проводники Б-231, который
Б-232 алюминиевые проводники, который Концентрическ-Положени-сели на мель, покрытые усиленная сталь (АКСР)
Концентрическ-Положени-сели на мель Б-399, который проводники алюминиевого сплава 6201-Т81
Провод с сердечником Цинк-покрытый Б-498 стальной для алюминиевых проводников, сталь усилил (ACSR).
Триплекс кабель падения обслуживания соотвествует или превышает все применимые тела С-76-474 АНСИ/ИКЭА
Кодовое слово:
Нейтральн-посыльный ААК: Портунус Нанныносе Насса Мелита пурпуры Мурекс Клам устрицы Пателла
АКСР НЭУТРАЛ-МЭССЭНГЭР: Палудина Волута Вхэлк СПЛАВ НЭУТРАЛ-МЭССЭНГЭР Лимпет 6201 Неритина Сеня Рунсина тритона Мурся Зузара раковины барвинка: Лепас Флустра циклопов Гаммарус Леда Дунгенесе креветки щипцев креветки Минекс Хиппа
Технические данные
Расклассифицированное напряжение тока | кВ | 0.6/1 |
Напряжение тока теста | Вефф кВ | 4 |
Класть температуру | °К | МИН. -20 |
Рабочая температура | °К | -30 | +80 |
Температура проводника | °К | максимальные +80 |
Температура короткого замыкания | °К/с | максимальные +130 /5 |
Радиус загиба (минимальный) | ø 18 × кабеля |
Детали упаковки & ДеливерыПакагинг: Деталь доставки:
Воздушная линия изоляции, 1) пакуя длина: 100 до 1,000м намотанные в барабанчике коробки или согласно требованию к клиентов. стандартные деревянные барабанчик 2.Бы или крен. размер 3.Друм: 1100мм*1100мм*1100мм. или как ваша просьба. |
Погруженный в 15 днях после оплаты
|
Деталь | Описание | Проводник участка | Приблизительно. Общий Диаметр & вес |
||
НО.Страндинг & Диаметр |
СЛПЭ Толщина |
Диаметр (мм) |
Вес (кг/км) |
||
1 | 1кс10мм 2 | 7/1.35 | 1 | 6,15 | 44 |
2 | 1кс16мм 2 | 7/1.70 | 1,2 | 7,62 | 68 |
3 | 1кс25мм 2 | 7/2.22 | 1,2 | 8,72 | 96 |
4 | 1кс35мм 2 | 7/2.59 | 1,4 | 10,14 | 134 |
5 | 1кс50мм 2 | 7/3.10 | 1,4 | 11,24 | 180 |
6 | 1кс70мм 2 | 19/2.22 | 1,4 | 12,94 | 242 |
7 | 1кс95мм 2 | 19/2.59 | 1,4 | 14,54 | 318 |
8 | 1кс120мм 2 | 19/2.97 | 1,6 | 16,36 | 403 |
9 | 1кс150мм 2 | 37/2.33 | 1,8 | 18,38 | 504 |
10 | 1кс185мм 2 | 37/2.59 | 2 | 20,4 | 622 |
11 | 1кс240мм 2 | 37/2.97 | 2,2 | 23,22 | 802 |
12 | 1кс300мм 2 | 37/3.36 | 2,4 | 25,64 | 996 |
Этот кабель позволяет более длинные пяди, более низкую установку, минимальную поддержку, и упрощенную установку, особенно среди деревьев или в переполнянные области. Он также предлагает максимальные безопасность и предохранение от персонала против повреждения. Сопротивление к ссадине, изгибать, и влияния жары, влаги, солнечного света и холода уверяют высокий депендабилиты через длинные леты обслуживаний.
