Кабель падения обслуживания НФ к 11-201 стандартный используемый для надземной передающей линии

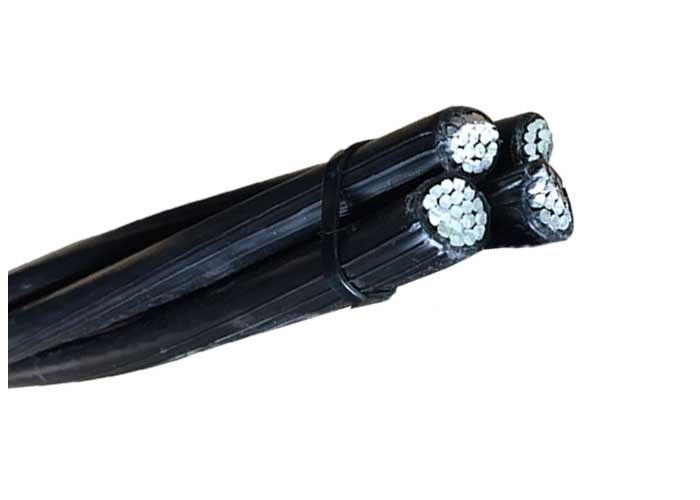

Воздушная связка кабелей конструированная для надземных линий распределения имеет изолированного нейтрального посыльного сделанного АААК, которое изолированному алюминиевому проводнику участка спирально обматывают над ним. Кабели расклассифицированы на 0.6/1 (1,2) кВ и соответствуют к ИЭК60502.
СТАНДАРТЫ
Соотечественник: НФ К 11-201; НФ К 33-209
ОПИСАНИЕ
ПРИМЕНЕНИЕ
Проводники НФ к 33-209 АЛЮМИНИЯ связанные обслуживанием использованы для сетей данника зданий силы и их внутренних сетей.
ХАРАКТЕРИСТИКИ
Связанные кабели проводника имеют алюминиевых проводников, изолированных с СЛПЭ, они имеет хорошую стойкость и термальное сопротивление.
Некоторые другие важные характеристики кабеля являются следующими:
Сопротивление ультрафиолетового излучения,
Сопротивление озона,
Высокая диэлектрическая прочность,
Свет и легкий для регуляции.
УСТАНОВКА
Процедуры по стандарта НФ к 11-201 определяют процедуры по установки для линий низшего напряжения надземных.
Эти кабели НЕ ПОЗВОЛЕНЫ быть похороненным, даже в проводниках.
ОТМЕЧАТЬ
Нейтраль:
211 НФ к 33-209 211" номер производства», «напечатанные чернила метрических меток».
Участок 1, 2, 3:
идентификационный номер напечатан и выбит на изоляции.
Пилотный провод н°1: непрерывная белая линия напечатана на изоляции
Пилотный провод н°2: отсутствие маркировки
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Расклассифицированное напряжение тока: 0.6/1 кВ
Напряжение тока теста: 4 кВ АК
Сопротивление к пульсациям напряжения тока: 1.2/50µс с положительной или отрицательной полярностью и максимальным значением 20 кВ.
НФК 33-209
| Номер поперечного сечения Номинал ядров кс | Диаметр Оверал | Вес | Максимальное сопротивление проводника | Минимальная разрывная нагрузка | Настоящая оценка |
|---|---|---|---|---|---|
| Но.×мм^2 | мм | Кг/Км | Ω/Км | КН | А |
| РМ 2кс10 | 12,8 | 93 | 3,080 | 1,5 | 38 |
| РМ 4кс10 | 15,4 | 183 | 3,080 | 1,5 | 38 |
| РМ 2кс16 | 14,8 | 129 | 1,910 | 2,3 | 72 |
| 2кс16 РЭ РН + 2кс1.5 | 14,8 | 176 | 1.910/12.100 | 2,3 | 72 |
| РМ 4кс16 | 17,8 | 257 | 1,910 | 2,3 | 72 |
| 4кс16 РЭ РН + 2кс1.5 | 17,8 | 304 | 1.910/12.100 | 2,3 | 72 |
| РМ 2кс25 | 18,0 | 202 | 1,200 | 3,8 | 107 |
| РМ 2кс25 + РЭ 2кс1.5 | 18,0 | 249 | 1.200/12.100 | 3,8 | 107 |
| РМ 4кс25 | 21,7 | 404 | 1,200 | 3,8 | 107 |
| РМ 4кс25 + РЭ 2кс1.5 | 21,7 | 451 | 1.200/12.100 | 3,8 | 107 |
| РМ 2кс35 | 20,8 | 269 | 0,868 | 5,2 | 132 |
| РМ 2кс35 + РЭ 2кс1.5 | 20,8 | 316 | 0.868/12.100 | 5,2 | 132 |
| РМ 4кс35 | 25,1 | 539 | 0,868 | 5,2 | 132 |
| РМ 4кс35 + РЭ 2кс1.5 | 25,1 | 586 | 0.868/12.100 | 5,2 | 132 |
| РМ 2кс50 | 23,4 | 352 | 0,641 | 7,6 | 165 |
| РМ 2кс50 + РЭ 2кс1.5 | 23,4 | 399 | 0.641/12.100 | 7,6 | 165 |
| РМ 1кс54.6 + РМ 3кс25 | 21,7 | 507 | 0.630/1.200 | 3,8 | 107 |
| РМ 1кс54.6 + РМ 3кс25 + РМ 1кс16 | 24,3 | 573 | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 |
| РМ 1кс54.6 + РМ 3кс25 + РМ 2кс16 | 29,7 | 639 | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 |
| РМ 1кс54.6 + РМ 3кс25 + РМ 3кс16 | 31,1 | 705 | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 |
| РМ 1кс54.6 + РМ 3кс35 | 25,1 | 615 | 0.630/0.868 | 5,2 | 132 |
| РМ 1кс54.6 + РМ 3кс35 + РМ 1кс16 | 28,1 | 680 | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 |
| РМ 1кс54.6 + РМ 3кс35 + РМ 2кс16 | 34,3 | 748 | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 |
| РМ 1кс54.6 + РМ 3кс35 + РМ 3кс16 | 35,9 | 814 | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 |
| РМ 1кс54.6 + РМ 3кс35 + РМ 1кс25 | 28,1 | 714 | 0.630/0.868/1.200 | 5.2/3.8 | 132/107 |
| РМ 1кс54.6 + РМ 3кс50 | 28,2 | 741 | 0.630/0.641 | 7,6 | 165 |
| РМ 1кс54.6 + РМ 3кс50 + РМ 1кс16 | 31,6 | 806 | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 |
| РМ 1кс54.6 + РМ 3кс50 + РМ 2кс16 | 38,6 | 875 | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 |
| РМ 1кс54.6 + РМ 3кс50 + РМ 3кс16 | 40,4 | 940 | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 |
| РМ 1кс54.6 + РМ 3кс50 + РМ 1кс25 | 31,6 | 841 | 0.630/0.641/1.200 | 7.6/3.8 | 165/107 |
| РМ 1кс54.6 + РМ 3кс70 | 33,0 | 950 | 0.630/0.443 | 10,2 | 205 |
| РМ 1кс54.6 + РМ 3кс70 + РМ 1кс16 | 37,0 | 1014 | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 |
| РМ 1кс54.6 + РМ 3кс70 + РМ 2кс16 | 45,2 | 1083 | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 |
| РМ 1кс54.6 + РМ 3кс70 + РМ 3кс16 | 47,3 | 1148 | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 |
| РМ 1кс54.6 + РМ 3кс70 + РМ 1кс25 | 37,0 | 1048 | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 |
| РМ 1кс54.6 + РМ 3кс70 + РМ 2кс25 | 45,2 | 1150 | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 |
| РМ 1кс54.6 + РМ 3кс70 + РМ 3кс25 | 47,3 | 1250 | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 |
| РМ 1кс54.6 + РМ 3кс95 | 37,4 | 1176 | 0.630/0.320 | 13,5 | 240 |
| РМ 1кс54.6 + РМ 3кс95 + РМ 1кс16 | 41,9 | 1243 | 0.630/0.320/1.910 | 13.5/2.3 | 240/72 |
