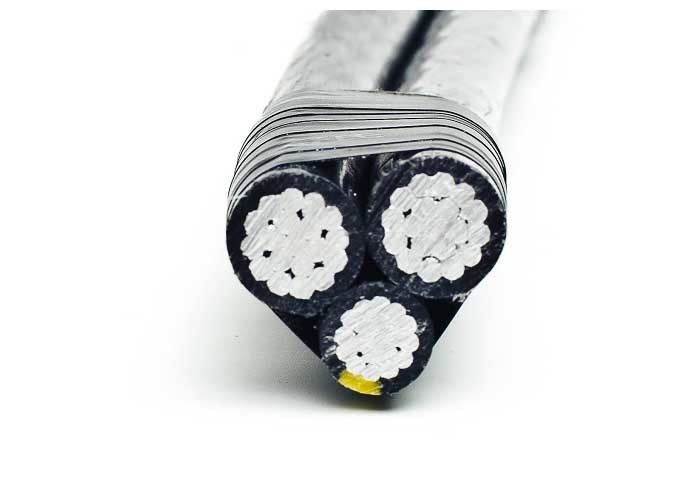

0.6/1KV низковольтная воздушная линия тройной ABC кабель ASTM B231
1. Применение
Авиационный пусковой кабель (кабель ABC) является очень инновационной концепцией для распределения воздушной энергии по сравнению с обычной воздушной распределительной системой с голыми проводниками.
Он обеспечивает более высокий уровень безопасности и надежности, меньшие потери энергии и экономию системы за счет снижения затрат на установку, обслуживание и эксплуатацию.
Кабели Caledonian LV Aerial Bundle Cables предназначены для предоставления воздушной службы 600/1000 вольт для временного обслуживания на строительных площадках в качестве службы (электрический столб до входа службы),как вторичный кабель (полюс к полюсу) или уличное освещение.
Этот кабель обеспечивает усиленную изоляцию в соответствии с IEC 61140 и, следовательно, соответствует классу II в соответствии с IEC 61140.Но это может быть, если запрошенное изменение на огнеупорный кабель.
2. Стандартный
Базовая конструкция в соответствии со стандартами BS 7870 / TNB Specification ((IEC 60502) / HD 626 S1 / NFC 33-209 / AS/NZS 3560-1
| Кондуктор |
Алюминиевый проводник, сжатый с круглыми нитями (RM). |
| Изоляция |
Соединение XPLE, устойчивое к ультрафиолету. |
| Основная идентификация |
1, 2 и 3 поднятые продольные ребра на поверхности ядра.Поверхность нейтрального ядра должна иметь не менее 12 ребер для поперечных сечений до 50 мм^2 и не менее 16 ребер для сердец свыше 50 мм^2.В случае с пятью ядрами пучки поверхность защитного ядра должна быть гладкой. |
4. Электрические свойства
| Номинальное напряжение |
00,6/1 кВ |
| Испытательное напряжение |
4 Veff кВ |
| Минимальная температура укладки |
-20°C |
| Операционная температура |
-40°C ~ +90°C |
| Максимальная температура короткой цепи |
250°С |
| Максимальная температура проводника |
80°C |
| Минимальный радиус изгиба |
18×OD |
5. Параметры строительства
NFC 33-209
| Количество ядров x номинальное поперечное сечение |
Общий диаметр |
Вес |
Максимальное сопротивление проводника |
Минимальная переломная нагрузка |
Нынешний рейтинг |
| Нет. × мм^2 |
мм |
В кг/км |
Ω/Km |
КН |
А. |
| 2х10 РМ |
12.8 |
93 |
3.080 |
1.5 |
38 |
| 4х10 РМ |
15.4 |
183 |
3.080 |
1.5 |
38 |
| 2х16 РМ |
14.8 |
129 |
1.910 |
2.3 |
72 |
| 2x16 RN + 2x1.5 RE |
14.8 |
176 |
1.910/12.100 |
2.3 |
72 |
| 4х16 RM |
17.8 |
257 |
1.910 |
2.3 |
72 |
| 4x16 RN + 2x1.5 RE |
17.8 |
304 |
1.910/12.100 |
2.3 |
72 |
| 2х25 РМ |
18.0 |
202 |
1.200 |
3.8 |
107 |
| 2x25 RM + 2x1.5 RE |
18.0 |
249 |
1.200/12.100 |
3.8 |
107 |
| 4х25 РМ |
21.7 |
404 |
1.200 |
3.8 |
107 |
| 4x25 RM + 2x1.5 RE |
21.7 |
451 |
1.200/12.100 |
3.8 |
107 |
| 2х35 RM |
20.8 |
269 |
0.868 |
5.2 |
132 |
| 2x35 RM + 2x1.5 RE |
20.8 |
316 |
0.868/12.100 |
5.2 |
132 |
| 4х35 RM |
25.1 |
539 |
0.868 |
5.2 |
132 |
| 4x35 RM + 2x1.5 RE |
25.1 |
586 |
0.868/12.100 |
5.2 |
132 |
| 2х50 РМ |
23.4 |
352 |
0.641 |
7.6 |
165 |
| 2x50 RM + 2x1.5 RE |
23.4 |
399 |
0.641/12.100 |
7.6 |
165 |
| 1x54.6 RM + 3x25 RM |
21.7 |
507 |
0.630/1.200 |
3.8 |
107 |
| 1x54.6 RM + 3x25 RM + 1x16 RM |
24.3 |
573 |
0.630/1.200/1.910 |
3.8/2.3 |
107/72 года |
| 1x54.6 RM + 3x25 RM + 2x16 RM |
29.7 |
639 |
0.630/1.200/1.910 |
3.8/2.3 |
107/72 года |
| 1x54.6 RM + 3x25 RM + 3x16 RM |
31.1 |
705 |
0.630/1.200/1.910 |
3.8/2.3 |
107/72 года |
| 1x54.6 RM + 3x35 RM |
25.1 |
615 |
0.630/0.868 |
5.2 |
132 |
| 1x54.6 RM + 3x35 RM + 1x16 RM |
28.1 |
680 |
0.630/0.868/1.910 |
5.2/2.3 |
132/72 года |
| 1x54.6 RM + 3x35 RM + 2x16 RM |
34.3 |
748 |
0.630/0.868/1.910 |
5.2/2.3 |
132/72 года |
| 1x54.6 RM + 3x35 RM + 3x16 RM |
35.9 |
814 |
0.630/0.868/1.910 |
5.2/2.3 |
132/72 года |
| 1x54.6 RM + 3x35 RM + 1x25 RM |
28.1 |
714 |
0.630/0.868/1.200 |
5.2/3.8 |
132/107 |
| 1х54,6 RM + 3х50 RM |
28.2 |
741 |
0.630/0.641 |
7.6 |
165 |
| 1x54.6 RM + 3x50 RM + 1x16 RM |
31.6 |
806 |
0.630/0.641/1.910 |
7.6/2.3 |
165/72 |
| 1x54.6 RM + 3x50 RM + 2x16 RM |
38.6 |
875 |
0.630/0.641/1.910 |
7.6/2.3 |
165/72 |
| 1x54.6 RM + 3x50 RM + 3x16 RM |
40.4 |
940 |
0.630/0.641/1.910 |
7.6/2.3 |
165/72 |
| 1x54.6 RM + 3x50 RM + 1x25 RM |
31.6 |
841 |
0.630/0.641/1.200 |
7.6/3.8 |
165/107 |
| 1х54,6 RM + 3х70 RM |
33.0 |
950 |
0.630/0.443 |
10.2 |
205 |
| 1х54,6 RM + 3х70 RM + 1х16 RM |
37.0 |
1014 |
0.630/0.443/1.910 |
10.2/2.3 |
205/72 |
| 1x54.6 RM + 3x70 RM + 2x16 RM |
45.2 |
1083 |
0.630/0.443/1.910 |
10.2/2.3 |
205/72 |
| 1x54.6 RM + 3x70 RM + 3x16 RM |
47.3 |
1148 |
0.630/0.443/1.910 |
10.2/2.3 |
205/72 |
| 1x54.6 RM + 3x70 RM + 1x25 RM |
37.0 |
1048 |
0.630/0.443/1.200 |
10.2/3.8 |
205/107 |
| 1x54.6 RM + 3x70 RM + 2x25 RM |
45.2 |
1150 |
0.630/0.443/1.200 |
10.2/3.8 |
205/107 |
| 1x54.6 RM + 3x70 RM + 3x25 RM |
47.3 |
1250 |
0.630/0.443/1.200 |
10.2/3.8 |
205/107 |
| 1x54.6 RM + 3x95 RM |
37.4 |
1176 |
0.630/0.320 |
13.5 |
240 |
| 1x54.6 RM + 3x95 RM + 1x16 RM |
41.9 |
1243 |
0.630/0.320/1.910 |
13.5/2.3 |
240/72 |
Другие поперечные сечения могут предлагаться по запросу.
