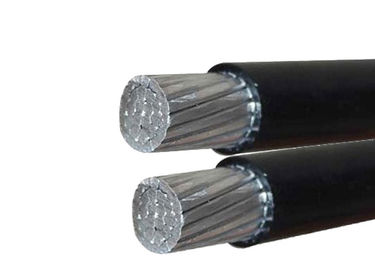

Черный изолированный СЛПЭ воздушный кабель пука для надземных линий распределения
Детальный характер продукции
Кабель АБК
(Кабель падения обслуживания)
1. Сели на мель алюминиевое проведение
2. Изоляция ПЭ или СЛПЭ
3. АКСР, провод посыльного АААК
Применение
Предпочтено к пользе падения обслуживания (кабелей АБК) вместо неизолированных проводников
на сетях низшего напряжения. падение обслуживания (кабели АБК) особенно использовано на зонах
где цена на дорого стоит подземных сетей и также
для наэлектризованности сельских районов полюбите деревни.
Напряжение тока
Расклассифицированное напряжение тока У0/у = 0,6 /1 кВ
ВПТ напряжения тока теста 5 кВ
Технические данные
Максимальная рабочая температура 90 градусов
Максимальная температура короткого замыкания 250 градусов. Падение обслуживания (кабели АБК) особенно использовано на зонах где цена дорого стоит подземных сетей и также для наэлектризованности сельских районов любит деревни.
Чаратерс АБК технические основанные на стандартном АСТМ АНСИ/ИКЭА С-76-474 и НФК 33-209
Расписание технических частностей
| Проводник участка | |||||||||
| Номинальная площадь поперечного сечения | мм ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Количество ядров | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Минимальное количество проводов | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Диаметр изолированного ядра | мм | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Настоящая оценка на неподвижном ветре, окружающем | А | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| температуре=30℃ | |||||||||
| Проводник температуре=75℃ | |||||||||
| Проводник посыльного | |||||||||
| Номинальная площадь поперечного сечения | мм ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Диаметр изолированного ядра | мм | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Высчитанная разрывная нагрузка | кН | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Проводник уличного освещения | |||||||||
| Номинальная площадь поперечного сечения | мм ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Номинальная толщина изоляции | мм | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Диаметр изолированного ядра | мм | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Максимальное сопротивление ДК на 20℃ | охм/км | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Завершенный кабель | |||||||||
| Приблизительно общий диаметр | мм | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Приблизительно вес кабеля | кг/км | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Длина упаковки | м/друм | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
