Место происхождения Китай
Фирменное наименование QINGDAO YICABLE CABLE
Сертификация ASTM A475, BS 183:1972
Подробная информация о продукте
Дирижер:
Оцинкованная стальная проволока
Кодовое наименование:
GSW
Диаметр единого провода:
1,24-2,50
Предел прочности:
1290 МПа~1620 МПа
Вес цинка:
195 г/м²~290 г/м²
Приложение:
Ядро ACSR
Выделить:

Голые проводники из оцинкованной стали

,

Железнодорожный проводник ACSR ASTM A475

,

Голый проводник с сертификацией ASTM

Условия оплаты и доставки
Количество мин заказа
0.5KM
Цена
0.10-20.99USD/m
Упаковывая детали
Деревянный барабанчик или стальной барабанчик
Время доставки
5 дней или больше
Условия оплаты
LC,D/A,D/P,T/T,Western Union,
Описание продукта

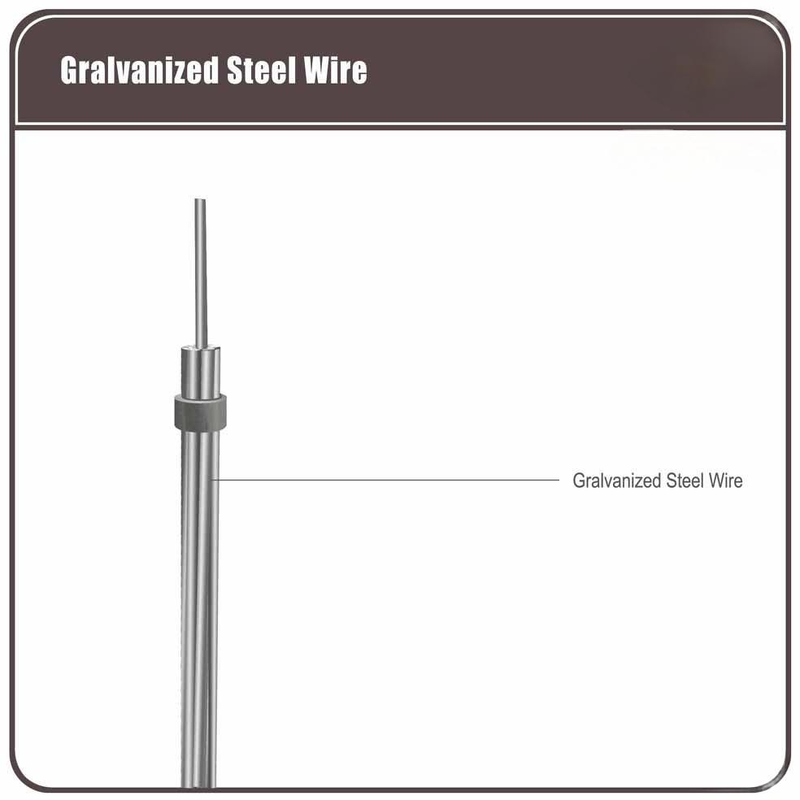

Оцинкованная стальная проволока, голый проводник, проводник ACSR ASTM A475 Сертификация



Продукт оцинкованная стальная проволока (GSW) используется для корда проводника ACSR (алюминиевый проводник со стальным сердечником). Являясь ведущим предприятием в этой отрасли, GSW, производимая Shenghua, обладает превосходными механическими свойствами, лучшим качеством покрытия и хорошим состоянием поверхности.



 Диаметр (мм)

Предел прочности (МПа)

Вес цинка (г/м2)

1.24~2.25

1340~1620

185~215

2.25~3.00

1310~1590

230

3.00~3.50

1290~1550

245

3.50~4.25

1290~1520

260

4.25~4.75

1290~1520

275

4.75~5.50

1290~1520

290







Уровень прочности Диаметр проволоки Мин. Предел прочности Мин. Напряжение при 1% Мин. Удлинение Мин. Количество оборотов на 360° Диаметр испытания


Прочность Удлинение Процент при L=250 оборотов оправка

мм
МПа МПа %

кратное

>1.24~2.25 1340 1170 3.0
16 1

>2.25~2.75 1310 1140 3.0
16 1

>2.75~3.00 1310 1140 3.5
16 1
Общий >3.00~3.50 1290 1100 3.5
14 1

>3.50~4.25 1290 1100 4.0
12 1

>4.25~4.75 1290 1100 4.0
12 1

>4.75~5.50 1290 1100 4.0
12 1

>1.24~2.25 1450 1310 2.5
16 3

>2.25~2.75 1410 1280 2.5
16 3

>2.75~3.00 1410 1280 3.0
16 4
Высокий >3.00~3.50 1410 1240 3.0
14 4

>3.50~4.25 1380 1170 3.0
12 4

>4.25~4.75 1380 1170 3.0
12 4

>4.75~5.50 1380 1170 3.0
12 4

>1.24~2.25 1620 1450 2.0
14 4

>2.25~2.75 1590 1410 2.0
14 4

>2.75~3.00 1590 1410 2.5
12 5
Очень высокий >3.00~3.50 1550 1380 2.5
12 5

>3.50~4.25 1520 1340 2.5
10 5

>4.25~4.75 1520 1340 2.5
10 5

>4.75~5.50 1520 1270 2.5
10 5










ASTM A475


Количество проволок Прибл. Диаметр пряди Siemens Высокий Очень высокий Прибл. Вес



/Диаметр

Марка Мартина Класс прочности Класс прочности





Дюйм мм кН кН кН кг/км

3/2.64 7/32 5.56 10.409 15.569 21.796 131

3/3.05 1/4 6.35 13.523 21.040 29.981 174


3/3.05 1/4 6.35 - - - 174

3/3.30 9/32 7.14 15.035 23.398 33.362 204


3/3.68 5/16 7.94 18.193 28.246 40.479 256


3/4.19 3/8 9.52 24.732 37.187 52.489 328

7/1.04 1/8 3.18 4.048 5.916 8.140 49

7/1.32 5/32 3.97 6.539 9.519 13.078 76


7/1.57 3/16 4.76 8.452 12.677 17.748 108

7/1.65 3/16 4.76 - - - 118


7/1.83 7/32 5.56 11.387 17.126 24.020 145

7/2.03 1/4 6.35 14.012 21.129 29.581 181


7/2.36 9/32 7.14 18.905 28.469 39.812 243

7/2.64 5/16 7.94 23.798 35.586 49.820 305


7/2.77 5/16 7.94 - - - 335

7/3.05 3/8 9.52 30.915 48.040 68.503 407


7/3.68 7/16 11.11 41.591 64.499 92.523 594

7/4.19 1/2 12.70 53.823 83.627 119.657 768


7/4.78 9/16 14.29 69.837 108.981 155.688 991

7/5.26 5/8 15.88 84.961 131.667 188.605 1211


19/2.54 1/2 12.70 56.492 84.961 118.768 751

19/2.87 9/16 12.49 71.616 107.202 149.905 948


19/3.18 5/8 15.88 80.513 124.995 178.819 1184

19/3.81 3/4 19.05 116.543 181.487 259.331 1719


19/4.50 7/8 22.22 159.691 248.211 354.523 2352

19/5.08 1 25.40 209.066 325.610 464.839 2384


37/3.63 1 25.40 205.508 319.827 456.832 3061

37/4.09 11/8 28.58 262.000 407.457 581.827 4006


37/4.55 11/4 31.75 324.720 505.318 721.502 4833











BS 183:1972
Количество Прибл.

Минимальная разрушающая нагрузка пряди


Прибл. Вес
Проволок/Диаметр Диаметр пряди Класс 350 Класс 480 Класс 700 Класс 850 Класс 1000 Класс 1150 Класс 1300


мм кН кН кН кН кН кН кН
кг/км
3/1.80 3.9 2.65 3.66 - - - - - 60
3/2.65 5.7 5.80 7.95 - - - - - 130
3/3.25 7.0 8.70 11.95 - - - - - 195
3/4.00 8.6 13.20 18.10 - - - - - 295
4/1.80 4.4 3.55 4.90 - - - - - 80
4/2.65 6.4 7.70 10.60 - - - - - 172
4/3.25 7.9 11.60 15.90 - - - - - 260
4/4.00 9.7 17.60 24.10 35.20 - - - - 390
5/1.50 4.1 3.10 4.24 6.18 - - - - 69
5/1.80 4.9 4.45 6.10 8.90 - - - - 95
5/2.65 7.2 9.65 13.25 19.30 - - - - 220
5/3.25 8.8 14.50 19.90 29.00 - - - - 320
5/4.00 10.8 22.00 30.15 43.95 - - - - 490
7/0.56 1.7 0.60 0.83 1.20 - 1.70 1.98 2.24 14
7/0.71 2.1 0.97 1.33 1.94 - 2.75 3.19 3.60 28
7/0.85 2.6 1.39 1.90 2.80 - 3.95 4.57 5.15 31
7/0.90 2.7 1.55 2.14 3.1 - 4.45 5.12 5.80 35
7/1.00 3.0 1.92 2.64 3.85 - 5.50 6.32 7.15 43
7/1.25 3.8 3.01 4.10 6.00 - 8.55 9.88 11.15 67
7/1.40 4.2 3.75 5.17 7.54 9.16 10.75 12.35 14.00 84
7/RS* 4.3 3.85 5.28 7.70 9.35 11.00 12.65 14.30 86
7/1.60 4.8 4.90 6.75 9.85 11.95 14.10 16.20 18.30 110
7/1.80 5.4 6.23 8.55 12.45 - 17.80 20.50 23.20 140
7/2.00 6.0 7.70 10.55 15.40 - 22.00 25.30 28.60 170
7/2.36 7.1 10.70 14.70 21.40 - 30.60 35.20 39.80 240
7/2.65 8.0 13.50 18.50 27.00 - 38.60 44.40 50.20 300
7/3.00 9.0 17.30 23.75 34.65 - 49.50 56.90 64.30 392
7/3.15 9.5 19.10 26.20 38.20 - 54.55 62.75 70.90 430
7/3.25 9.8 20.30 27.85 40.65 - 58.05 66.80 75.50 460
7/3.65 11.0 25.60 35.15 51.25 - 73.25 84.20 95.20 570
7/4.00 12.0 30.90 42.20 61.60 - 88.00 101.0 114.00 690
7/4.25 12.8 34.75 47.65 69.50 - 99.30 114.0 129.00 780
7/4.75 14.0 43.40 59.45 86.80 - 124.0 142.7 161.3 970
19/1.00 5.0 5.22 7.16 10.45 - 14.92 17.16 19.40 120
19/1.25 63 8.16 11.19 16.32 - 23.32 26.81 30.31 180
19/1.40 7.0 10.24 14.04 20.47 - 29.25 33.64 38.02 230
19/1.60 8.0 13.37 18.35 26.75 - 38.20 43.93 49.66 300
19/2.00 10.0 20.90 28.65 41.78 50.74 59.69 68.64 77.60 470
19/2.50 12.5 32.65 44.80 65.29 79.28 93.27 107.3 121.3 730
19/3.00 15.0 47.00 64.50 94.00 114.1 134.3 154.5 174.6 1050
19/3.55 17.8 65.80 90.27 131.6 159.9 188.0 216.3 244.5 1470
19/4.00 20.0 83.55 114.6 167.1 203.0 238.7 274.6 310.4 1870
19/4.75 23.8 117.85 161.6 235.7 286.0 336.7 387.2 437.7 2630
