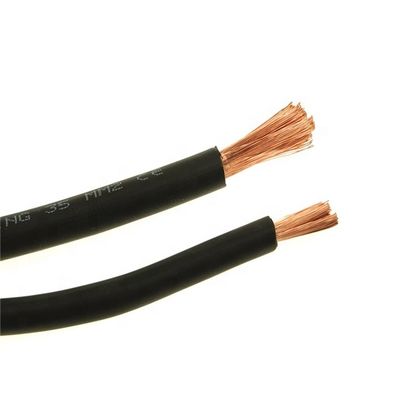

Кабель силиконовой резины ASTM 400mm2 гибкий сваривая
Характер продукции
Применение
450/750 v медного проводника EPR изолировало резиновый кабель используемый для электроприборов, электрических инструментов, и различных мобильных электрических оборудований.
Конструкция
Проводник: Гибкая обнаженная обожженная медная проволока или залуживанная медная проволока
Изоляция: Нитрил-Бутадиен-PVC или резиновые материал или EPR
Оболочка: Нитрил-Бутадиен-PVC или резиновый материал или CSP
Выбор черного, оранжевого, красного или желтого изолированного синего пиджака, одиночный & двойного.
КВ MM определяет размер (европейский стиль): 10 кв mm до 240 кв mm
AWG определяет размер (североамериканский стиль): Awg 6 до 500 MCM
Широкий диапазон температур: -55°C к 105°C
Характеристика
1. расклассифицированное напряжение тока U0/U сил-частоты: 450/750V, 300/500V и 300/300V.
2. рабочая температура позволенная максимумом проводника 60°C.
3. позволил самую низкую работая температуру -35°C.
4. резиновый кабель можно использовать на местах загрязненных минеральномасляным и топливом.
5. D>25mm минимальный радиус загиба сверх 6 раз диаметра кабеля.
Радиус загиба D≤25mmThe минимальный над 4 временами диаметра кабеля. (D-диаметр кабеля) 2.Characteristics
Спецификация
Тип |
Расклассифицированный |
Поперечное сечение |
Но. |
Применения |
YQ |
300/300 |
0.3-0.75 |
2-5 |
Использованный для светлых портативных электрических оборудования и инструментов |
YZ YZW |
300/500 |
1.5-6 |
2-5 |
Использованный для различных портативных электрических оборудования и инструментов |
YC |
450/750 |
1.5-120 |
2-5 |
Использованный для различного портативного электрического оборудования что |
YH |
- |
10-185 |
1 |
Для дуговой сварки |
Главные технические данные
Номинальный раздел зона (mm2) |
Нет/диаметр садить на мель (mm) |
Номинальная оболочка толщина (mm) |
Общий диаметр (mm) |
Максимальное сопротивление проводника на 20℃ (Ω/km) |
||
MIN. |
Максимальный. |
Без залуживанный |
С залуживанный |
|||
10 |
322/0.20 |
1,8 |
7,5 |
9,7 |
1,91 |
1,95 |
16 |
513/0.20 |
2,0 |
9,2 |
11,5 |
1,16 |
1,19 |
25 |
798/0.20 |
2,0 |
10,5 |
13,0 |
0,758 |
0,780 |
35 |
1121/0.20 |
2,0 |
11,5 |
14,5 |
0,536 |
0,552 |
50 |
1596/0.20 |
2,2 |
13,5 |
17,0 |
0,379 |
0,390 |
70 |
2214/0.20 |
2,4 |
15,0 |
19,5 |
0,268 |
0,276 |
95 |
2297/0.20 |
2,6 |
17,0 |
22,0 |
0,198 |
0,204 |
120 |
1702/0.30 |
2,8 |
19,0 |
24,0 |
0,161 |
0,164 |
150 |
2135/0.30 |
3,0 |
21,0 |
27,0 |
0,129 |
0,132 |
185 |
1443/0.40 |
3,2 |
22,0 |
29,0 |
0,106 |
0,108 |
240 |
1908/0.40 |
3,8 |
25,0 |
35,0 |
0,0801 |
0,0817 |
Модельное имя резинового кабеля
Код HAR |
IEC |
Описание |
Напряжение тока Дизайн |
Ядри |
H05RR-F |
60245IEC 53 (YZ) /YZ |
Обычный резиновый обшитый шнур |
300/500V |
2~5 |
H05RN-F |
IEC 60245 57 (YZW) /YZW |
Обычное polychloroprene или |
300/500V |
2~5 |
H07RN-F |
60245 IEC 66 (YCW) /YC |
Тяжелый эквивалент orother polychloroprene |
450/750V |
3+1/3+2/4+1 |
H01N2-D |
60245 IEC 81 (YH) |
Резиновый обшитый кабель электрода для дуговой сварки |
100/100V |
10-120 |
60245 |
polychloroprene или другая соответствующая синтетика |
100/100V |
10-120 |
Пакет
Упаковка в пластиковом вьюрке, бумажном вьюрке, деревянном барабанчике, стальном деревянном барабанчике или как требование к клиента.
