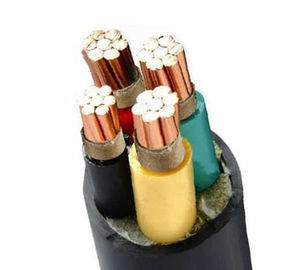

кабель 1kV XLPE огнеупорный
Область применения
Эти кабели использованы для электропитания в системах установки низшего напряжения и соответствующие для установки в крытое и на открытом воздухе, кабельные каналы, подполье, станции силы и обмена, местное распределение энергии, и промышленные предприятия без механического повреждения.
конструкция
1. Проводник
Проводник будет классом 1 или класс 2 обычного или металла покрыл обожженную медь или простой алюминий или алюминиевый сплав, или класс 5 меди обычной или металлом покрытой в соответствии с IEC 60228
2. Изоляция
Материал и толщина XLPE должны соотвествовать IEC 60502 или BS 5467, и могут работать непрерывно на 90°C.
3. Собрание/внутренняя крышка
Внутреннюю крышку можно сжимать или смолоть. Для кабелей с круглыми ядрами, за исключением кабелей с больше чем 5 ядрами, польза перекрывать внутренние заволакивания только позволена когда зазор между ядрами существенно был заполнен. Перед приложением прессованного слоя внутренней крышки, она позволена использовать соответствующий прилипатель. Материал должен быть совместим с изолируя материалом, и материал используемый для внутренних заволакивания и прослойки наполнителя должен быть соответствующий для работая температуры кабеля и совместим с изолируя материалом; для свободных от галоид кабелей, внутренние заволакивание и прослойка наполнителя должны также быть свободными от галоид смесями.
4. Панцырь
Согласно проводу IEC 60502-1, алюминиевому/гальванизированному стальному/стальному спирально - рану на внутренней крышке, и двойную алюминиевую/стальную ленту и медную/залуживанную медную проволоку можно также изготовить согласно требованиям.
| No.cores x | Изоляция | Номинальный | Наружное Ø | вес | Настоящие оценки в℃ воздуха 30 | Настоящие оценки похоронили℃ 20 | максимальное сопротивление DC на℃ 20 |
| взаимн sec. | толщина | Оболочка | приблизительно. | приблизительно. | |||
| толщина | |||||||
| mm ² | mm | mm | mm | kg/km | Ω/km | ||
| 4×4 | 1 | 1,8 | 14,9 | 339 | 30 | 38 | 4,61 |
| 4×6 | 1 | 1,8 | 16,1 | 436 | 38 | 48 | 3,08 |
| 4×10 | 1 | 1,8 | 19,3 | 669 | 53 | 66 | 1,83 |
| 4×16 | 1 | 1,8 | 21,8 | 953 | 70 | 86 | 1,15 |
| 4×25 | 1,2 | 1,8 | 26 | 1374 | 94 | 112 | 0,73 |
| 4×35 | 1,2 | 1,8 | 28,7 | 1810 | 116 | 135 | 0,52 |
| 4×50 | 1,4 | 1,9 | 29,5 | 2312 | 139 | 161 | 0,39 |
| 4×70 | 1,4 | 2,1 | 33 | 3105 | 177 | 202 | 0,27 |
| 4×95 | 1,6 | 2,2 | 38,1 | 4179 | 217 | 240 | 0,19 |
| 4×120 | 1,6 | 2,4 | 41,1 | 5185 | 254 | 274 | 0,15 |
| 4×150 | 1,8 | 2,5 | 45,8 | 6414 | 294 | 309 | 0,12 |
| 4×185 | 2 | 2,7 | 50,5 | 7901 | 337 | 346 | 0,1 |
| 4×240 | 2,2 | 2,9 | 55,7 | 10249 | 401 | 403 | 0,08 |
| 4×300 | 2,4 | 3,1 | 63,4 | 13365 | 470 | 459 | 0,06 |
3 ранга защиты от огня, который нужно выбрать от
Ранг a самое высокое пламя - retardant ранг. То есть, изолируя материал используемый в кабеле, заполняя веревочка, прикрепляя (лента внутренней пусковой площадки)/слой и материал оболочки все пламя - retardant материалы.
За исключением изолируя материалов, все другие материалы класса b пламя - retardant материалы.
Ранг c только материал оболочки пламя - retardant
Кабель NH (огнезащитный кабель) кабель построенный со слоем ленты слюды. Даже если пластиковая кожа горится, тугоплавкий слой не причинит короткое замыкание. Связывая проволокой, отрезок с тугоплавкого слоя потока.
Изолированы кабели LSZH, LSOH, LS0H, LSFH или OHLS (кабели нул-галоида низко-дыма) или наружные обшитые кабели сделаны из материалов низко-дыма свободных от галоид, которые помогают уменьшить токсическое и коррозионные газы произведенные во время процесса сгорания.
кабели Анти--термита кабели сделанные путем смешивать изолируя материалы или наружные оболочки с некоторыми материалами для предотвращения термитов от сдерживать кабели.
