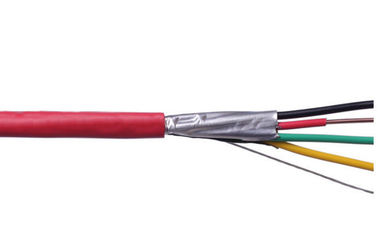

Огнестойкий ПВХ-кабель 4×4 мм2
Область применения
Эти кабели используются для электропитания в низковольтных монтажных системах и подходят для прокладки в помещениях и на открытом воздухе, в кабельных каналах, под землей, на электростанциях и на обменных станциях, в местных энергораспределительных и промышленных предприятиях без механических повреждений.
строительство
1. Дирижер
Проводник должен быть класса 1 или класса 2 из обычной отожженной меди или меди с металлическим покрытием или простого алюминия или алюминиевого сплава, или класса 5 из обычной меди или меди с металлическим покрытием в соответствии с IEC 60228.
2. Изоляция
Материал и толщина сшитого полиэтилена должны соответствовать требованиям IEC 60502 или BS 5467 и обеспечивать непрерывную работу при температуре 90°C.
3. Сборка/внутренняя крышка
Внутреннюю крышку можно сжать или отшлифовать. Для кабелей с круглыми жилами, за исключением кабелей с числом жил более пяти, применение внутренних оболочек внахлест допускается только при существенном заполнении зазора между жилами. Перед нанесением экструдированного внутреннего покровного слоя допускается использовать подходящий клей. Материал должен быть совместим с изоляционным материалом, а материал, используемый для внутреннего покрытия и заполняющего слоя, должен соответствовать рабочей температуре кабеля и быть совместимым с изоляционным материалом; для безгалогенных кабелей внутреннее покрытие и заполняющий слой также должны быть изготовлены из безгалогеновых компаундов.
4. Броня
Согласно IEC 60502-1, алюминиевая/оцинкованная сталь/стальная проволока спирально намотана на внутреннюю крышку, а двойная алюминиевая/стальная лента и медная/луженая медная проволока также могут быть изготовлены в соответствии с требованиями.
| Кол-во ядер x |
Изоляция |
Номинальный |
Внешний Ø |
масса |
Текущие рейтинги в эфире 30℃ |
Текущие рейтинги похоронили 20℃ |
максимальное сопротивление постоянному току при 20℃ |
| поперечное сек. |
толщина |
ножны |
ок. |
ок. |
| |
|
толщина |
|
|
| мм² |
мм |
мм |
мм |
кг/км |
А |
А |
Ом/км |
| 4×4 |
1 |
1,8 |
14,9 |
339 |
30 |
38 |
4,61 |
| 4×6 |
1 |
1,8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4×10 |
1 |
1,8 |
19,3 |
669 |
53 |
66 |
1,83 |
| 4×16 |
1 |
1,8 |
21,8 |
953 |
70 |
86 |
1.15 |
| 4х25 |
1.2 |
1,8 |
26 |
1374 |
94 |
112 |
0,73 |
| 4×35 |
1.2 |
1,8 |
28,7 |
1810 г. |
116 |
135 |
0,52 |
| 4×50 |
1,4 |
1,9 |
29,5 |
2312 |
139 |
161 |
0,39 |
| 4х70 |
1,4 |
2.1 |
33 |
3105 |
177 |
202 |
0,27 |
| 4×95 |
1,6 |
2.2 |
38,1 |
4179 |
217 |
240 |
0,19 |
| 4×120 |
1,6 |
2.4 |
41,1 |
5185 |
254 |
274 |
0,15 |
| 4×150 |
1,8 |
2,5 |
45,8 |
6414 |
294 |
309 |
0,12 |
| 4×185 |
2 |
2,7 |
50,5 |
7901 |
337 |
346 |
0,1 |
| 4×240 |
2.2 |
2,9 |
55,7 |
10249 |
401 |
403 |
0,08 |
| 4х300 |
2.4 |
3.1 |
63,4 |
13365 |
470 |
459 |
0,06 |
На выбор предлагаются 3 класса пожарной безопасности.
Класс А – высшая степень огнестойкости. То есть изоляционный материал, используемый в кабеле, наполняющий канат, крепежная (внутренняя прокладка) лента/слой и материал оболочки являются огнестойкими материалами.
За исключением изоляционных материалов, все остальные материалы класса В являются огнестойкими.
Класс C, только материал оболочки огнестойкий.
Кабель NH (огнестойкий кабель) представляет собой кабель со слоем слюдяной ленты. Даже если пластиковая оболочка сгорит, огнеупорный слой не станет причиной короткого замыкания. При проводке срезайте тугоплавкий слой нити.
Кабели LSZH, LSOH, LS0H, LSFH или OHLS (кабели с низким содержанием дыма и без галогенов) представляют собой кабели с изоляцией или внешней оболочкой, изготовленные из материалов с низким содержанием дыма, не содержащих галогенов, которые помогают уменьшить количество токсичных и коррозийных газов, образующихся в процессе горения.
Кабели против термитов — это кабели, изготовленные путем смешивания изоляционных материалов или внешних оболочек с определенными материалами, чтобы предотвратить укусы кабелей термитами.
