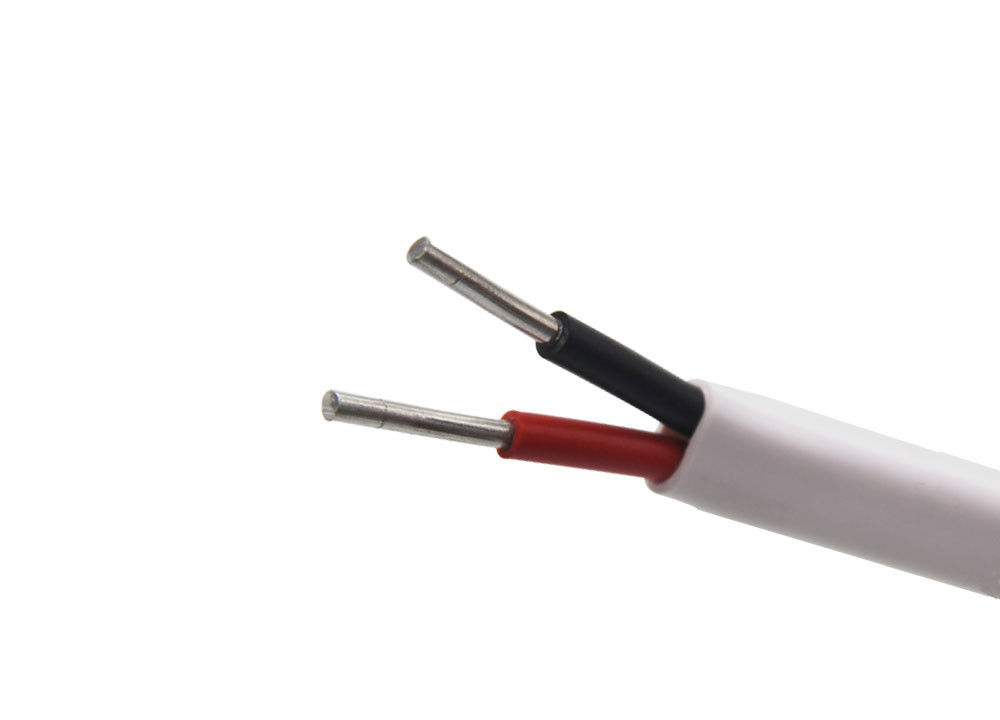

Медный PVC ядра изолировал гибкий кабель
Мы расположены среди известных изготовителей провода PVC в Китае. Кабели PVC низшего напряжения и изолированные кабели PVC мы обеспечиваем конструированы и изготовлены специалистами. Весь из наших кабелей PVC соотвествуют спецификациям индустрии необходимым. К тому же, изолированные кабели PVC сделаны из алюминиевых и медных проводников, которые исполняют с различными международными стандартами. К тому же, наши кабели PVC путем водить электрические консалтинговые компании.
Применение
Обожженные медные проволоки с изоляцией PVC соответствующие для соединяясь бытовых приборов, небольших электрических инструментов, аппаратур и электрического освещая оборудования, и широко использованы как соединители для водителей, освещения, электротехнического оборудования, аппаратур и оборудования радиосвязей.
Технические параметры:
| Поперечное сечение | Проводник | Экран проводника | Изоляция | Экран изоляции | Металлический экран | Внутренняя оболочка | Панцырь | Слой экрана нет. | Наружная оболочка | Общий диаметр | Медный кабель | Алюминиевый кабель |
| mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km | |
| 50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Детали конструкции
проводник
Проводник сделан электролитической ранга алюминиевой/меди, в линии с ЯВЛЯЕТСЯ СЛЕДУЮЩИМ: 8130: 1984 класс 1 и стандарты класса 2
Изоляция (ЯВЛЯЕТСЯ СЛЕДУЮЩИМ: 5831-1984)
Тип a PVC: Общая изоляция для фиксированных кабелей установки.
Тип c PVC: Теплостойкая изоляция (HR).
Опознавание ядра
Провод с сердечником определен следующими другими цветами:
Одиночное ядр: красный, желтый, голубой, черный или любой цвет согласно требованиям клиента
2 ядра: красный и черный
3 ядра: красный, желтый и голубой
Три с половиной ядров: красные, желтые, голубые и черные нейтральные ядри.
Ядр квадрацикла: красный, желтый, голубой и черный
кабель 5-ядра: красный, желтый, голубой, черный и серый.
6 ядр и выше: 2 смежных ядра (отсчет и направление) в каждом слое голубы и желты, и остатки серы. Такая же последовательность как выше, и неизгладимое печатание номеров ядра, или все ядри такого же цвета имеют неизгладимый пронумерованный цвет контраста на каждом ядре. Другие цвета согласились с покупателями и изготовителями, с цифровыми кодами.
план
Согласно вышеуказанной цветовой схеме, штабелируйте провода с сердечником с соотвествующими правыми проводами.
Внутренняя оболочка
Согласно согласованию между поставщиком и покупателем использовать термопластиковые материалы, пластинчатый сердечник обеспечен путем создание программы-оболочки или штранг-прессование. Используемый материал должен быть совместим с оценкой температуры кабеля PVC.
Панцырь
Обеспечены, что на внутренней оболочке предотвращает панцырь механическое повреждение. Панцырь обычно использует гальванизированный стальной провод или стальной пояс. Панцырь должен быть как следует леворук на внутренней оболочке. Минимальное покрытие панцыря должно быть 90%. В кабелях одно-ядра используемых в системах AC, немагнитные трудные алюминиевые провода должны быть использованы для armoring. Если диаметр внутренней оболочки не превышает 13 mm (больше чем 13 mm), то круглый стальной провод использован. Используйте плоский стальной панцырь ленты. Различные размеры круглых проводов можно также обеспечить согласно специфическим требованиям.
Куртка PVC
Наружная оболочка должна быть обшита на внутренней оболочке или штабелированных ядрах. Если наружная оболочка обеспечена на пластинчатом сердечнике, то средняя толщина наружной оболочки должна быть суммой номинальной толщины наружной оболочки и минимальная толщина внутренней оболочки определила внутри ЯВЛЯЕТСЯ СЛЕДУЮЩИМ: 1554 (Part-1) - 1988 оболочка определенная в стандарте.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
