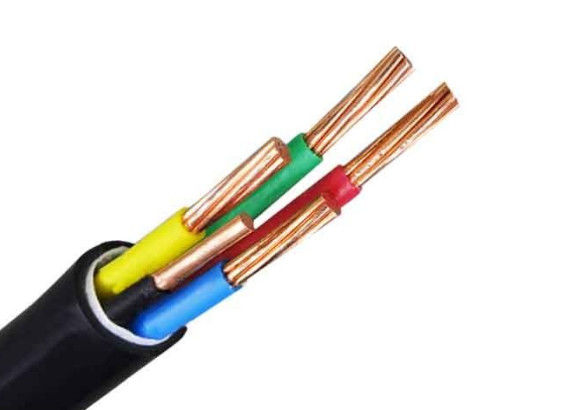

изолированный кабель PVC 1.5mm2 2.5mm2 износоустойчивый
Расклассифицированное напряжение тока:
0.6 / 1kv
Количество ядров:
1 ядр, 2 ядра, 3 ядра, 3 + 1 ядри, 3 + 2 ядра, 4 ядра, 4 + 1 ядра, 5 ядров
Применение PVC изолировало силовой кабель:
Изолированные кабели PVC соответствующие для класть в фиксированные местоположения. Он широко использован в распределении провода и передача энергии с AC расклассифицировала напряжение тока до 1KV.
Представление обслуживания PVC изолировало силовой кабель:
1) Расклассифицированное напряжение тока: 0,6/1KV
2) Долгосрочная работая температура: не высокий чем 70℃
3) Кладя кабели, температура окружающей среды не должна быть ниже чем 0°C
4) Минимальный радиус загиба:
Диаметр ≤25mm итога кабеля, радиус загиба ≥4D
Гнуть radius≥6D, полное diameter> 25mm кабеля
Технические параметры:
Поперечное сечение | Проводник | Экран проводника | Изоляция | Экран изоляции | Металлический экран | Внутренняя оболочка | Панцырь | Слой экрана нет. | Наружная оболочка | Общий диаметр | Медный кабель | Алюминиевый кабель |
mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km | |
50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Основная цель
Взаимн соединенные кабели полиэтилена (XLPE) имеют превосходное электрическое и физические свойства и самые лучшие кабели для линий передачи и распределения. Преимущества этих кабелей простая структура и легковес; в дополнение к превосходные электрическому, термальный, механический и химической устойчивости, они также имеют удобство применения. Его можно также поместить вдоль маршрута без быть ограниченным разницами в высоты.
