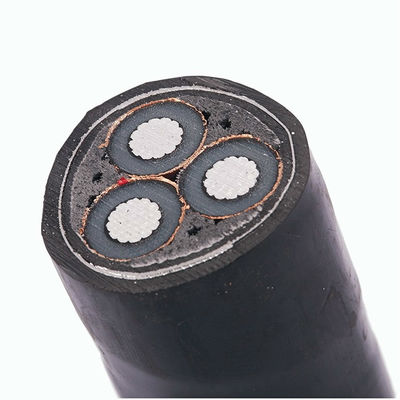

Силовой кабель напряжения тока силового кабеля Pvc средний
Применение изолированного кабеля PVC:
Использованный в передаче энергии и системах распределения 35kV и ниже.
Вообще использованный в полях электричества, конструкции, минирования, металлургии, петрохимических и другого
Совершенно замените масл-пропитанные бумаг-изолированные силовые кабели и выполните частично связи замены
PVC изолировал силовой кабель
изолированный провод Взаимн соединенного полиэтилена/поливинилового хлорида покрывает серию продукта провода, и своя работая температура
Оно меняет согласно материалу изоляции, главным образом 70 градусам и 90 градусам температуры.
Согласно типу проводника, включая изолированные провода PVC/XLPE твердого проводника,
Вертикальные изолированные провода PVC/XLPE, изолированные провода PVC/XLPE других цветов.
Согласно своей форме, оно включает плоские проволоки других цветов, круглых проводов, etc.
Закодированный согласно своему номеру ядра, включая провод одно-ядра, провод мульти-ядра и другие другие цвета.
Технические параметры:
Поперечное сечение |
Проводник |
Экран проводника |
Изоляция |
Экран изоляции |
Металлический экран |
Внутренняя оболочка |
Панцырь |
Слой экрана нет. |
Наружная оболочка |
Общий диаметр |
Медный кабель |
Алюминиевый кабель |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
mm |
mm |
kg/km |
kg/km |
50 |
8,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
70 |
10 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
95 |
11,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
120 |
13 |
0,8 |
10,5 |
0,8 |
0,1 |
2,2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
150 |
14,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
185 |
16,2 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
240 |
18,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
300 |
20,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
400 |
23,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
500 |
26,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Функция пользы:
1. Расклассифицированное напряжение тока: Uo/u: 26/35kV, 21/35kV, 12/20 kV (24 kV), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.
2. Количество ядров: одиночное ядр, тройное ядр.
3. Максимальное - позволяемая работая температура проводника для долгосрочной работы 90oC. В государстве короткого замыкания (самая длинная продолжительность не превышает 5 секунд). Максимальная температура проводника не превышает 250.
4. Сопротивление DC проводника соотвествует GB/T3956-1997.
5. Температура окружающей среды не должна быть ниже чем 0 кладя. В противном случае, она должна быть подогрета.
6. Никакой горизонтальный предел падения кладя кабели. Радиус загиба чувствительного кабеля 3-ядра не должен быть чем 12 раз наружный диаметр кабеля.
7. Работая тест напряжения тока частоты:
Для кабелей с Uo 3.6kV или понизить: 2.5Uo + 2kV/5min без прокола.
Для кабелей с Uo 3.6kv~18kV: 3.5Uo/5min без прокола.
Для кабелей с Uo 21kV и 26 kV: 2.5Uo/30min, отсутствие прокола.
8. Частично проба на разрядку: Разряжающая способность кабеля на 1.73Uo не должна превысить 10pC.
