Изолированный кабель низкой серии дыма BTTZ гибкий минеральный

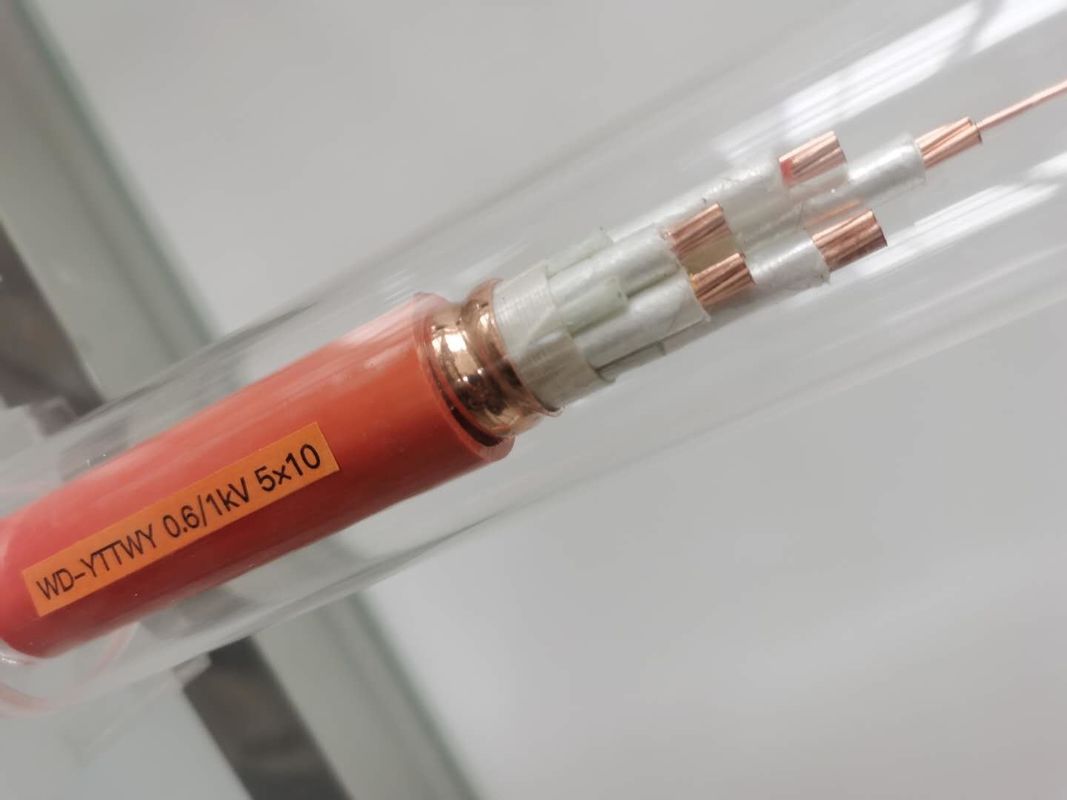

Структура гибкого огнеупорного кабеля
1. Проводник кабеля: он составлен, который сели на мель медных проволок, с благоприятным flexural свойством
2. слой изоляции: он принимает высокотемпературные устойчивые неорганические изолируя материалы
3. медный чехол: медные материалы, через особенный подвергать механической обработке, с благоприятным flexural свойством. использованный как провод PE.
4. наружная оболочка: она сделана пластиковых материалов не-токсичности низко-дыма, с благоприятной защитой от коррозии.
Номинальный Крест раздел |
Наружный Диаметр приблизительно. |
Вес кабеля приблизительно. | Падение напряжения тока | Мини гнуть радиус |
|
Одиночная фаза | Трехфазный | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
X 25 3 | 22,3 | 1 192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1 518,8 | 1,35 | 1,17 | 378,0 |
3 x 50 | 28,6 | 1 950,5 | 1,01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2 629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37,1 | 3 588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4 379,3 | 0,43 | 0,371 | 613,5 |
3 x 150 | 45,5 | 5 284,9 | 0,36 | 0,313 | 682,5 |
Согласно национальным стандартам, огнезащитному проводу и кабелю: тест метода теста огня характерный, согласно GB12666. 6 класс a, ожог в огне с температурой 950℃ пламени придает напряжение тока 750V между участком и участком и между участком и наружной оболочкой он должен мочь выдержать для 90min без нервного расстройства.
Класс b, плюшка в огне с ° c температуры 750-800 пламени, придает напряжение тока 750V между участком и участком и между участком и оболочкой он должен мочь выдержать на минута 90 без нервного расстройства.
Согласно BS6378, гибкий огнеупорный кабель удовлетворяет следующие требования:
Классифицируйте 650 ℃ 3h
℃ 3h b 750 класса
℃ 3h c 950 класса
℃ 20min класса s 950
Расклассифицированное напряжение тока: 0.6/1kV
Напряжение тока деятельности Rated: легкая нагрузка 500V, тяжелый груз 750V;
Расклассифицированное течение: одиночное ядр 25-1800 a; мульти-ядр 16-500A
Сопротивление изоляции: resistance≥ 1000MΩ изоляции в km. длина кабеля более менее чем 100m, тогда ≥ 10000 MΩ сопротивления изоляции
Частота силы выдерживает напряжение тока: придайте напряжение тока 2000V и 2500 v между участком и медным чехлом кабелей 500V и 750V соответственно, они должны мочь выдержать на минута 15 без быть сломанным вниз.
