Тяжелый метал обшил минеральный изолированный кабель

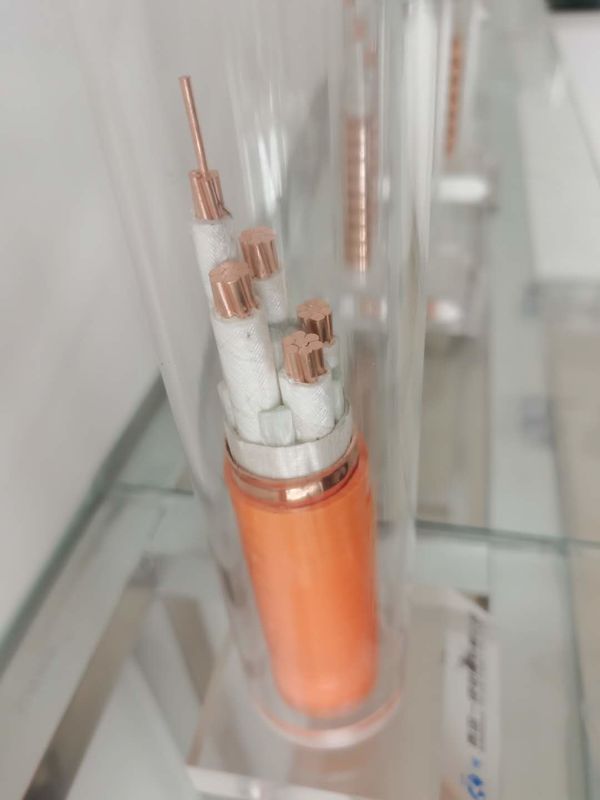

Структура гибкого огнеупорного кабеля
1. Проводник кабеля: он составлен, который сели на мель медных проволок, с благоприятным flexural свойством
2. Слой изоляции: он принимает высокотемпературные устойчивые неорганические изолируя материалы
3. Медный чехол: медные материалы, через особенный подвергать механической обработке, с благоприятным flexural свойством. использованный как провод PE.
4. Наружная оболочка: она сделана пластиковых материалов не-токсичности низко-дыма, с благоприятной защитой от коррозии.
Номинальный Крест раздел |
Наружный Диаметр приблизительно. |
Вес кабеля приблизительно. | Падение напряжения тока | Мини гнуть радиус |
|
Одиночная фаза | Трехфазный | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
X 25 3 | 22,3 | 1 192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1 518,8 | 1,35 | 1,17 | 378,0 |
3 x 50 | 28,6 | 1 950,5 | 1,01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2 629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37,1 | 3 588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4 379,3 | 0,43 | 0,371 | 613,5 |
Модель гибкого огнеупорного кабеля
YTTW
Y: символ серии
T: Проводник бондаря
T: Медный чехол
W: Неорганическая изоляция
Согласно национальным стандартам, огнезащитному проводу и кабелю: тест метода теста огня характерный, согласно GB12666. 6 класс a, ожог в огне с температурой 950℃ пламени придает напряжение тока 750V между участком и участком и между участком и наружной оболочкой он должен мочь выдержать для 90min без нервного расстройства.
Класс b, плюшка в огне с ° c температуры 750-800 пламени, придает напряжение тока 750V между участком и участком и между участком и оболочкой он должен мочь выдержать на минута 90 без нервного расстройства.
2. Согласно BS6378, гибкий огнеупорный кабель удовлетворяет следующие требования:
Классифицируйте 650 ℃ 3h
℃ 3h b 750 класса
℃ 3h c 950 класса
℃ 20min класса s 950
1. Превосходное огнеупорное свойство, огнеупорная оценка не только удовлетворяет национальный стандарт GB1266.6: минута ℃ 90 категории a 950, хижина также встретить вверх с Великобританией стандартным BS 187-1994: Класс 650℃ 3h: класс b 750℃ 3h; ℃ 3h c 950 класса между тем, оно также может выдержать распылять воды или механическая забастовку;
2. Длинная непрерывная длина: длина может удовлетворять требование длины для электропитания несмотря на одно-ядр или кабель мульти-ядра, и непрерывная длина каждого кабеля может быть покуда M. 1000.
3. Большая перекрестная секционная область, секционная зона кабеля одно-ядра достигает 630mm2 и это из кабеля мульти-ядра достигает 70 mm2.
4. Свойство гибкости, кабель может быть обветрено на reeI кабеля с радиусом загиба 6-10D, (d наружный диаметр кабеля):
5. Некурящая не-токсичность горя, оно принимает неорганические материалы (не-огнеопасные материалы) для изоляции свое горение не произвело бы никакой вредный газ или вторичный
загрязнение это продукт охраны окружающей среды;
6. Высокая емкость перегрузки, кабель не только высока в настоящей пропускной способности, но также имеет большую емкость перегрузки. Согласно связывая проволокой требованиям, температура туза прибоя кабеля обычно ℃ 70 если она не будет касана или не контактирует с огнеопасными строительными материалами, то температура защитной оболочки кабеля может быть повысить к ℃ 105. Приходя через перегрузку, долгосрочная работая температура огнеупорного кабеля может достигнуть ℃ 250;
7. Свойство доказательства корозии, органическое изолированное огнеупорное требует пластиковой трубки или трубки или трубки утюга иногда, пластиковая трубка подлежаща ухудшить и проутюжить трубку apt заржаветь или выветриться, но огнеупорный кабель имеет медный чехол и трубка без потребност, кроме того, медный чехол имеет благоприятную коррозионную устойчивость.
8. Освободите электромагнитного взаимодействия связывая проволокой в таком же вертикальном вале с проводом информации и контрольным проводом из-за защищать медного чехла огнеупорный кабель не помешал бы одиночное и контрольные провода или кабели;
9. Прибор Tinguishing нормально в пламени, оно уменьшает ущерб от пожара, туша прибор нормально в пламени, оно уменьшает ущерб от пожара. Кроме того, он надежен для безопасности персонала, по мере того как свой медный чехол вид хорошего проводника, самый лучший зарытый провод PE и покрывает весь кабель, жизнь до 100 лет;
10. Длинный срок службы, высокотемпературное сопротивление и сопротивление ухудшения неорганического изолированного материала свой срок службы много времен этого из органических изолированных кабелей, под нормальными условиями труда, свой срок службы может быть покуда это из зданий;
11. Транспорт и упаковка гибких огнеупорных кабелей включая fittinos установки просты почти эти же как это из общих кабелей;
12. Благоприятные экономическая эффективность, должные к предварительным процессам производства и простой общей стоимости установки гибкого огнеупорного кабеля очень iower чем это из минерального изолированного кабеля в тех же условиях.
Электрические характеристики гибкого огнеупорного кабеля
