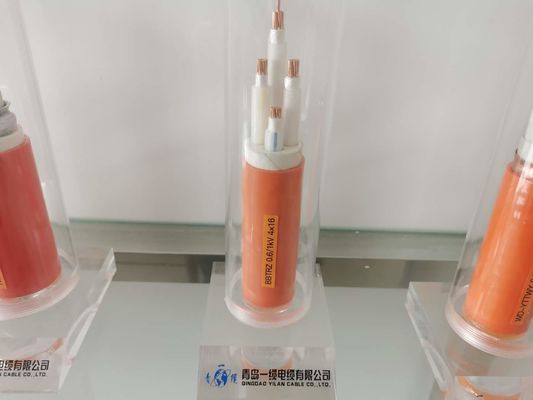

Медный алюминий ядра обшил гибкий минеральный изолированный кабель
1. Проводник: Он сделан, который сели на мель медных проволок с хорошим гнущ представление.
2. Изоляция: Используйте высокотемпературные устойчивые, не-горючие неорганические изолируя материалы.
3. Раковина металла: сделанный из алюминиевого сплава.
4. Наружная оболочка: Используйте экологически дружелюбное, вызревани-устойчивое, погод-устойчивое, низко-дым, и свободные от галоид материалы оболочки.
5. Соответствующий для крытый и на открытом воздухе класть, способный для того чтобы выдержать внешние механические силы.
Метод выбора
1. В следующих случаях, гибкие минеральные изолированные кабели с пластиковыми оболочками должны быть использованы:
Кабель помещен в окружающей среде которая вытравливает медный чехол.
Кабели похоронены сразу или положены через трубы.
Кабели положены в нетехнические космосы зданий и имеют астетические требования. Где требование к защиты от огня, приложение свободного от галоид и низко-дыма пластиковое должно быть использовано.
Номинальный
Крест
раздел |
Наружный
Диаметр
приблизительно. |
Вес кабеля приблизительно. |
Падение напряжения тока |
Мини
гнуть
радиус |
| Одиночная фаза |
Трехфазный |
| mm2 |
mm |
kg/km |
V/A.km |
V/A.km |
mm |
| 3 x 1,5 |
10,7 |
273,3 |
30,8 |
26,7 |
160,5 |
| 3 x 2,5 |
11,6 |
319,4 |
18,9 |
16,4 |
174,0 |
| 3 x 4 |
12,5 |
398,3 |
11,8 |
10,2 |
187,5 |
| 3 x 6 |
13,7 |
479,9 |
7,9 |
6,81 |
205,5 |
| 3 x 10 |
17,3 |
636,1 |
4,7 |
4,05 |
259,5 |
| 3 x 16 |
19,5 |
846,8 |
2,94 |
2,55 |
292,5 |
| X 25 3 |
22,3 |
1 192,9 |
1,87 |
1,62 |
334,5 |
| 3 x 35 |
25,2 |
1 518,8 |
1,35 |
1,17 |
378,0 |
| 3 x 50 |
28,6 |
1 950,5 |
1,01 |
0,87 |
429,0 |
| 3 x 70 |
32,7 |
2 629,9 |
0,71 |
0,61 |
490,5 |
| 3 x 95 |
37,1 |
3 588,8 |
0,52 |
0,454 |
556,5 |
| 3 x 120 |
40,9 |
4 379,3 |
0,43 |
0,371 |
613,5 |
2. Выбор спецификации
Определите максимальную рабочую температуру кабеля согласно кабелю кладя окружающую среду, разумно выберите соответствуя течение кабеля, и определите спецификации кабеля.
2,1: 2 типа гибких минеральных изолированных кабелей согласно температуре кабеля
Пропускная способность: на 70°C
Ampacity на 105°C
2,2: Настоящая пропускная способность выбранного кабеля должна быть в соответствии с нормальной рабочей температурой 70 0 c под следующими кладя условиями:
Чистые линии вдоль стен, кронштейнов, крыш и мостов.
Оно направлено вместе с другими типами кабелей в таких же мосте, вале, канаве кабеля, и кабельной трубе.
Другие места где температура защитной оболочки кабеля слишком высока могут причинить личную травму или повреждение оборудования.
2,3: Установите кабели в мосте, канаве кабеля и месте где беспилотная машина носит трубу. Настоящую пропускную способность можно выбрать согласно нормальной рабочей температуре 105 0 c
. 2,4: Спецификации гибких минеральных изолированных кабелей должны разумно быть определены согласно фактической длине линии и длине доставки кабеля.
3. Пункты дизайна
3,1 медный чехол можно использовать как заземленный кабель, так провод PE обычно необходим.
3,2 замена трубопроводов автобуса на гибкие минеральные изолированные кабели с большими поперечными сечениями может уменьшить проектировать вклад и улучшить линию безопасность.
