450/750В огнеупорный кабель с минеральной изоляцией в промышленных зданиях
Кабель с минеральной изоляцией подходит для использования в промышленных зданиях, передающих и распределительных линиях гражданских зданий для пожарных и
аварийные системы.

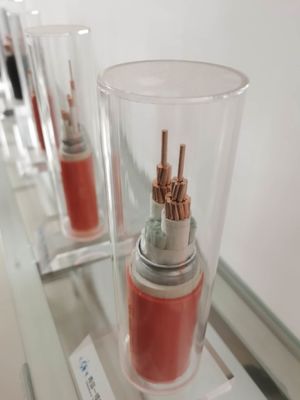

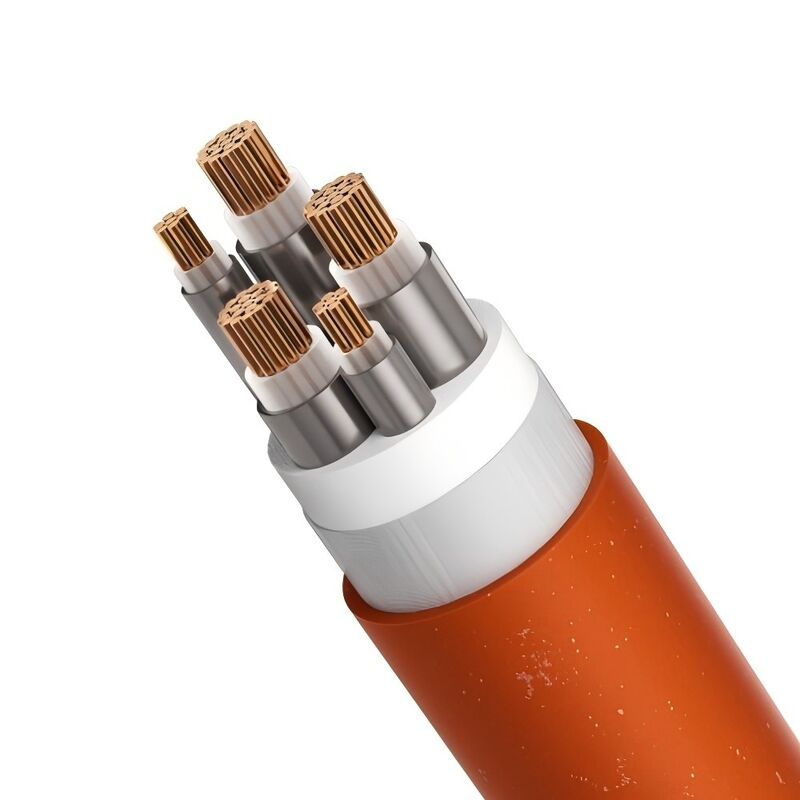

Структура гибкого огнеупорного кабеля
1. Проводник кабеля: состоит из многожильных медных проводов с благоприятными свойствами на изгиб.
2. Изоляционный слой: изготовлен из неорганических изоляционных материалов, устойчивых к высоким температурам.
3. Медная оболочка: медные материалы, подвергнутые специальной обработке, с благоприятными свойствами на изгиб.используется в качестве провода PE.
4. Наружная оболочка: изготовлена из малодымной нетоксичной пластмассы с хорошей защитой от коррозии.
Параметры кабеля с минеральной изоляцией
Номинальный Крест раздел |
Внешний Диаметр ок. |
Вес кабеля ок. | Падение напряжения | Мини изгиб радиус |
|
Отдельная фаза | Три фазы | ||||
мм2 | мм | кг/км | В/А.км | В/А.км | мм |
3 х 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 х 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 х 4 | 12,5 | 398,3 | 11,8 | 10.2 | 187,5 |
3 х 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 х 10 | 17,3 | 636,1 | 4.7 | 4.05 | 259,5 |
3 х 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 х 25 | 22,3 | 1192,9 | 1,87 | 1,62 | 334,5 |
3 х 35 | 25,2 | 1518,8 | 1,35 | 1.17 | 378,0 |
3 х 50 | 28,6 | 1950,5 | 1.01 | 0,87 | 429,0 |
3 х 70 | 32,7 | 2629,9 | 0,71 | 0,61 | 490,5 |
3 х 95 | 37,1 | 3588,8 | 0,52 | 0,454 | 556,5 |
3 х 120 | 40,9 | 4379,3 | 0,43 | 0,371 | 613,5 |
Модель гибкого пожаробезопасного кабеля
YTTW
Y: символ серии
Т: Купер дирижер
T: медная оболочка
W: неорганическая изоляция
В соответствии с национальными стандартами огнестойкие провода и кабели: испытание на огнестойкость согласно GB12666.6 Класс А, горение в огне с температурой пламени 950 ℃ приложить напряжение 750 В между фазой и фазой и между фазой и внешней оболочкой, которое должно выдерживать 90 минут без пробоя.
Класс В, булочка в огне с температурой пламени 750-800°С, приложенное напряжение 750В между фазой и между фазой и оболочкой должно выдерживать 90 мин без пробоя.
2. Согласно стандарту BS6378 гибкий пожаробезопасный кабель удовлетворяет следующим требованиям:
Класс А 650 ℃ 3ч
Класс B 750 ℃ 3ч
Класс С 950 ℃ 3ч
Класс S 950 ℃ 20 мин
1. Отличные огнестойкие свойства, рейтинг огнестойкости не только соответствует национальному стандарту GB1266.6: категория A 950 ℃ 90 мин, но также соответствует стандарту Великобритании BS 187-1994: класс A 650 ℃ 3 часа: класс B 750 ℃ 3 часа ;класс C 950 ℃ 3 часа, в то же время он также способен выдерживать брызги воды или механические удары;
2. Большая непрерывная длина: длина может удовлетворить потребность в длине для источника питания, несмотря на одножильный или многожильный кабель, а непрерывная длина каждого кабеля может достигать 1000 м.
3. Большая площадь поперечного сечения, площадь сечения одножильного кабеля достигает 630 мм2, а площадь сечения многожильного кабеля достигает 70 мм2.
4. Свойство гибкости, кабель можно наматывать на кабельный барабан с радиусом изгиба 6-10D, (D - внешний диаметр кабеля):
5. Бездымная нетоксичность при горении, он использует неорганические материалы (негорючие материалы) для изоляции, его горение не будет производить вредных газов или вторичных
загрязнение это продукт защиты окружающей среды;
6. Высокая перегрузочная способность, кабель обладает не только высокой допустимой нагрузкой по току, но и большой перегрузочной способностью.В соответствии с требованиями к электропроводке, температура поверхности кабеля обычно составляет 70 ℃, если он не будет касаться или не будет контактировать с горючими строительными материалами, температура оболочки кабеля может быть повышена до 105 ℃.При перегрузке длительная рабочая температура огнеупорного кабеля может достигать 250 ℃;
7. Свойство коррозионной стойкости, огнеупорности с органической изоляцией требует пластиковой трубки или трубки или железной трубки. меньше, кроме того, медная оболочка обладает благоприятной коррозионной стойкостью.
8. отсутствие электромагнитных помех при прокладке проводов в одном вертикальном валу с информационным проводом и проводом управления из-за экранирования медной оболочкой огнеупорный кабель не будет мешать одиночным и контрольным проводам или кабелям;
9. Приборы для тушения, обычно находящиеся в пламени, уменьшают ущерб от огня, приборы для тушения, обычно находящиеся в пламени, уменьшают ущерб от огня.Кроме того, он надежен для безопасности персонала, так как его медная оболочка является своего рода хорошим проводником, является наилучшим заземленным проводом PE и покрывает весь кабель, срок службы до 100 лет;
10. Долгий срок службы, устойчивость к высоким температурам и стойкость к деградации неорганического изоляционного материала, его срок службы во много раз превышает срок службы кабелей с органической изоляцией, при нормальных условиях работы его срок службы может быть таким же, как у зданий;
11. Транспортировка и упаковка гибких пожаробезопасных кабелей, включая монтажные приспособления, просты почти так же, как и обычные кабели;
12. Благоприятная экономическая эффективность, благодаря передовым производственным процессам и простоте монтажа, общая стоимость гибкого пожаробезопасного кабеля намного ниже, чем у кабеля с минеральной изоляцией при тех же условиях.
