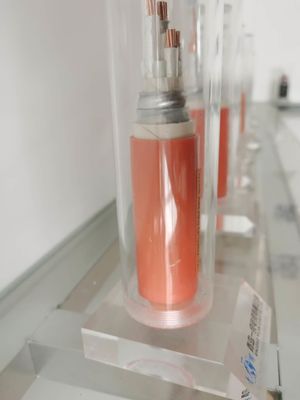

Кабель обнаженной меди ПВК изолированный минералом соединяясь с термопарой
Введение
Высокая рабочая температура
Непрерывная рабочая температура до 250 °C, и короткое время для достижения температуры плавления меди 1083 °C.
Собственный огнеупорный барьер
Используя негорючую оболочку, сильно уплотненная изоляция будет противостоять распространению пара, газа или пламени.
Высокая механическая прочность
Очень прочный и может выдерживать значительные нагрузки, такие как скручивание, изгиб и сплющивание.
гибкий
Полностью отожженный и чрезвычайно ковкий, простой в эксплуатации, чтобы следовать существующим маршрутам проводки и нестандартным формам.
Нестареющее, непрерывное общее заземление, небольшой диаметр
дирижер: многожильный медный медведь
Изоляция (первый слой): слюдяная лента, антипирен
Изоляция (второй слой): безгалогенный сшитый полиэтилен (XLPE)
Связующая лента: лента из стекловолокна
Наполнитель: Стеклянные нити.
обмотка сердечника: лента из стекловолокна для защиты от возгорания
Внутренняя оболочка: кислородный барьерный слой
Оболочка: безгалогеновый термопластичный полиолефин
Рабочая температура: 90°C
Максимум.температура проводника: 125°C
Температура короткого замыкания: 250°C
Кабель в медной оболочке с минеральной изоляцией, устойчивый к высоким температурам
Номинальный Крест раздел |
Внешний Диаметр ок. |
Вес кабеля ок. | Падение напряжения | Мини изгиб радиус |
|
Отдельная фаза | Три фазы | ||||
мм2 | мм | кг/км | В/А.км | В/А.км | мм |
3 х 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 х 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 х 4 | 12,5 | 398,3 | 11,8 | 10.2 | 187,5 |
3 х 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 х 10 | 17,3 | 636,1 | 4.7 | 4.05 | 259,5 |
3 х 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 х 25 | 22,3 | 1192,9 | 1,87 | 1,62 | 334,5 |
3 х 35 | 25,2 | 1518,8 | 1,35 | 1.17 | 378,0 |
3 х 50 | 28,6 | 1950,5 | 1.01 | 0,87 | 429,0 |
3 х 70 | 32,7 | 2629,9 | 0,71 | 0,61 | 490,5 |
3 х 95 | 37,1 | 3588,8 | 0,52 | 0,454 | 556,5 |
3 х 120 | 40,9 | 4379,3 | 0,43 | 0,371 | 613,5 |
3 х 150 | 45,5 | 5 284,9 | 0,36 | 0,313 | 682,5 |
3 х 185 | 49,6 | 6 521,5 | 0,30 | 0,265 | 744,0 |
3 х 240 | 55,5 | 8 378,5 | 0,26 | 0,222 | 832,5 |
3 х 300 | 62,0 | 10309,3 | 0,23 | 0,197 | 930,0 |
