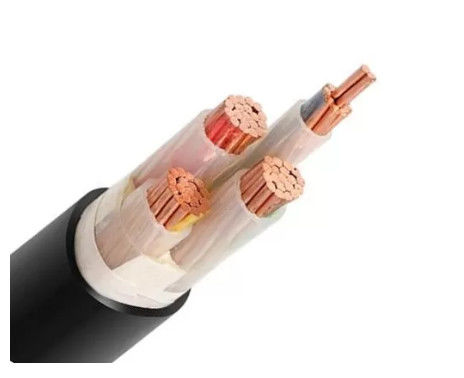

0.6/1 3+1/2 КВ изолированного кабеля ядра СЛПЭ для энергоснабжения, подземного
ПРИМЕНЕНИЯ изолированного кабеля СЛПЭ:
Силовые кабели для энергоснабжения установлены в под открытым небом, внутри ОН нелегально, внутри помещения, в кабельные каналы, электростанции, ресидентал соединения и уличное освещение так же, как в сети подписчика, где механические повреждения нет быть предположенным.
КОНСТРУКЦИЯ изолированного кабеля СЛПЭ:
1. ПРОВОДНИК
– Обнаженный медный проводник, класс 2 к ИЭК 60228
2. ИЗОЛЯЦИЯ
– Смесь СЛПЭ
3. ЗАПОЛНИТЕЛЬ
– Заполнитель ПП
4. СОЗДАНИЕ ПРОГРАММЫ-ОБОЛОЧКИ ЛЕНТЫ
В случае бронированных кабелей:
5. ВНУТРЕННЯЯ ОБОЛОЧКА
– Смесь ПВК
6. ПАНЦЫРЬ
– Гальванизированная двойная стальная лента.
7. НАРУЖНАЯ ОБОЛОЧКА:
– Смесь ПВК
Цвет оболочки:
– Чернота
*Ноте: когда необходимо для определенного применения, другие цвета доступны.
ХАРАКТЕРИСТИКИ ИСПОЛЬЗОВАНИЯ
| Допустимая рабочая температура на проводнике | +90°К |
| температура короткого замыкания (продолжительность максимальные 5 с) | °К 250 |
| Минимальная температура установки | быть ниже чем 0°К |
| Стресс максимального проводника допустимый растяжимый | ² 50 Н/мм |
| Минимальный радиус загиба | кабель Ø 15 кс |
ФИЗИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| Но.корес кс взаимн сек. |
Изоляция толщина |
Оболочка толщина Номинальный значение |
Наружное Ø приблизительно. |
вес приблизительно. |
Настоящие оценки в воздухе 30℃ | Настоящие оценки похоронили 20℃ | |
| Участок | Нейтральный | ||||||
| мм ² | мм | мм | мм | мм | кг/км | А | А |
| 3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
| 3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
| 3×50+1×25 | 1,0 | 0,9 | 1,8 | 27,7 | 1951 | 173 | 198 |
| 3×70+1×35 | 1,1 | 0,9 | 1,9 | 31,9 | 2662 | 222 | 246 |
| 3×95+1×50 | 1,1 | 1,0 | 2,1 | 36,2 | 3578 | 271 | 293 |
| 3×120+1×70 | 1,2 | 1,1 | 2,2 | 39,9 | 4567 | 318 | 334 |
| 3×150+1×70 | 1,4 | 1,1 | 2,3 | 45 | 5514 | 370 | 375 |
| 3×185+1×95 | 1,6 | 1,1 | 2,5 | 49,4 | 6850 | 427 | 422 |
| 3×240+1×120 | 1,7 | 1,2 | 2,7 | 54,9 | 8741 | 507 | 492 |
| 3×300+1×150 | 1,8 | 1,4 | 2,9 | 62,9 | 11052 | 599 | 560 |
